Technische Daten
8.3

Einbau

WARNUNG!
Verletzungsgefahr bei unsachgemäßem Einbau!
Der Einbau mit ungeeignetem Werkzeug oder das Nichtbe-
achten des Anziehdrehmoments ist wegen der möglichen
Beschädigung des Geräts gefährlich.
▶ Zur Montage einen Gabelschlüssel, keinesfalls eine Rohr-
zange verwenden.
▶ Das Anziehdrehmoment beachten (siehe „Tab. 8").
Schmutzfänger für Geräte mit Zulassung nach EN 161
Nach EN 161 „Automatische Absperrventile für Gasbrenner und
Gasgeräte" muss dem Ventil ein Schmutzfänger vorgeschaltet
werden, der das Eindringen eines 1-mm-Prüfdorns verhindert.
8.3.1 Gehäuse montieren
Schweißgehäuse
→ Ventilgehäuse in Rohrleitungssystem einschweißen.
Andere Gehäuseausführungen
→ Gehäuse mit Rohrleitung verbinden.
Typ 2300

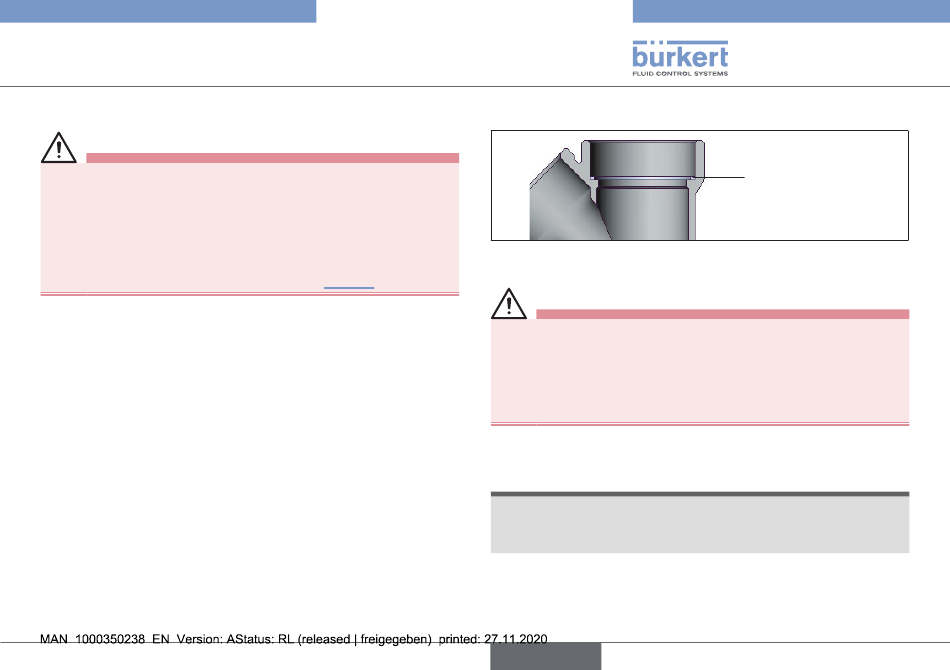

8.3.2 Antrieb montieren (Schweißgehäuse)
Bild5:
Dichtung
→ Dichtung prüfen und bei Bedarf erneuern.
WARNUNG!
Gefahr durch falsche Schmierstoffe!
Ungeeigneter Schmierstoff kann das Medium verunreinigen. Bei
Sauerstoffanwendungen besteht dadurch Explosionsgefahr!
▶ Bei spezifischen Anwendungen wie z. B. Sauerstoff- oder
Analyseanwendungen nur entsprechend zugelassene
Schmierstoffe verwenden.
→ Nippelgewinde vor Wiedereinbau des Antriebs einfetten (z. B.
mit Klüberpaste UH1 96-402 der Fa. Klüber).
HINWEIS!
Beschädigung der Sitzdichtung bzw. der Sitzkontur!
▶ Das Ventil muss sich bei der Montage des Antriebs in geöff-
neter Stellung befinden.
deutsch
Dichtung
31
