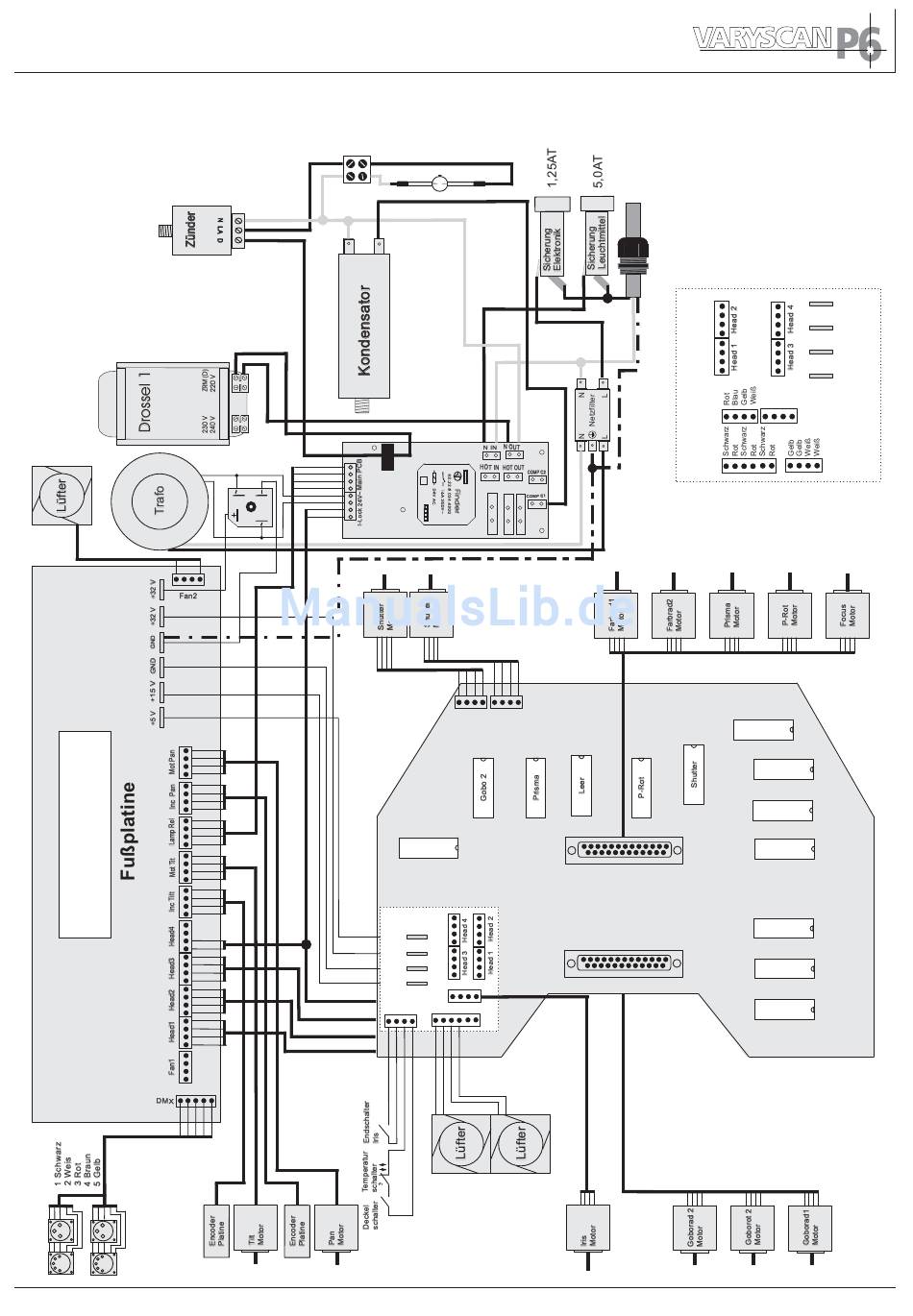

5.7 Stromlaufplan

Shutter Motoren
Iris
Diese Anschlüsse befinden
sich auf der Rückseite
+5V
+5V
+32V
+32V
GND GND
+15V
+15V
Iris
HEAD4
HEAD3
HEAD2
HEAD1
Rückansicht der Kopfplatine
Grau Grau
Grün Grün
Gelb Blau
Braun Braun
Blau Weiß
Grün Grün
Gelb Gelb
Braun Braun
Jp1 Jp1
Kopfplatine
+5V
Rot dünn
+32V
Rot dick
GND
Schwarz
+15V
Gelb
Leer
Focus
Farbrad 2
Farbrad 1
Leer
Gobo 1
G-Rot 1
17
