Version 1.4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting JBLED A7

Inhaltszusammenfassung für JB-Lighting JBLED A7

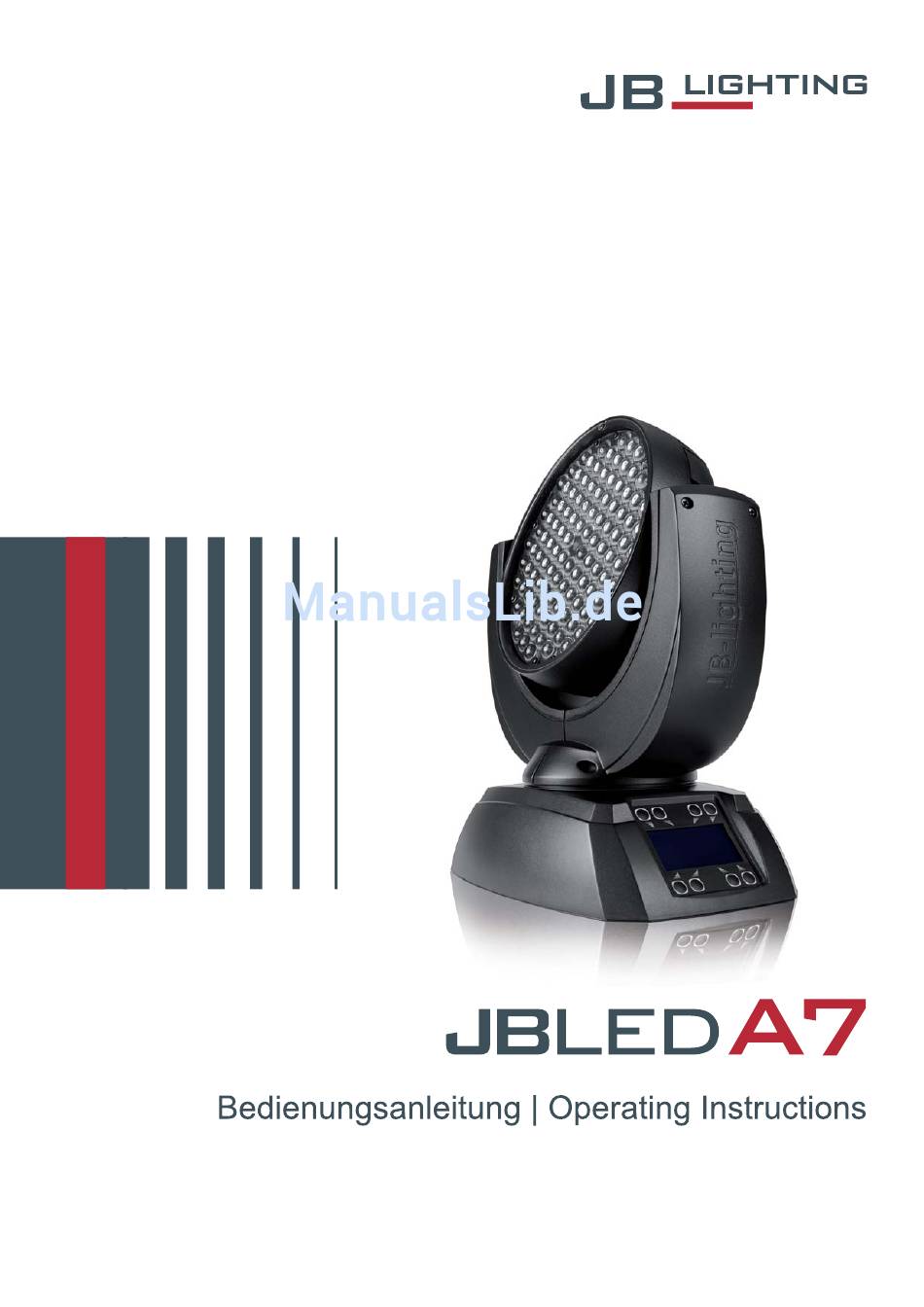

  • Seite 1 Version 1.4...

  • Seite 2: Technische Daten

    1. Technische Daten / Technical data Kopf / head Arm / yoke Sicherung / fuse Netzanschluß / Power cable entry DMX in/out Buchsen / connectors Sicherungsöse / safety cable attachment point Bedienfeld / control panel Gewicht / weight: 8,9kg (19,6 lbs.) Netzanschluß...

  • Seite 3: Inhaltsverzeichnis

    Deutsch Inhaltsverzeichnis 1. Technische Daten............... 2. Einleitung................2.1 Sicherheitshinweise..........2.2 Auspacken der Geräte..........3. Installation................3.1 Netzstecker montieren..........3.2 Montage der Geräte..........3.3 DMX Verkabelung........... 3.4 Netzstrom verkabeln..........4. Bedienfeld................4.1 Menü Übersicht............4.2 DEFAULTS - Parameter zurücksetzen....4.3 DMX ADDRESS - DMX Adressierung....4.4 PERSONALITY - Persönliche Einstellungen..

  • Seite 4: Einleitung

    Inhalt der Versandverpackung: dieser Scheinwerfer und zwei Omega-Bügel mit Bajonett- Verschlüssen. Öffnen Sie die Verpackung an der Oberseite und entnehmen Sie das Inlay mit den beiden Omega-Bügeln. Überprüfen Sie den JBLED A7 auf eventuelle Transportschäden, die um- gehend dem Transportunternehmen mitgeteilt werden müssen.

  • Seite 5: Installation

    ACHTUNG: Mindestens 0,5 m Abstand zu brennbaren Gegenständen! JBLED A7 immer mit Sicherungsseil zusätzlich sichern! Der JBLED A7 darf stehend nur auf einer harten Unterlage betrieben werden, die im Bo- denblech eingestanzten Lüftungsschlitze müssen frei bleiben. Bei Verwendung der stan- dard Omega Bügel kann der JBLED A7 in beliebiger Position montiert werden.

  • Seite 6: Dmx Verkabelung

    Pin 4 = Data out - Pin 5 = Data out + Der JBLED A7 verf gt über je zwei DMX-in und DMX-out Anschlüsse, die jeweils parallel ü durchkontaktiert sind. Benutzen Sie pro Scheinwerfer jeweils nur eine DMX-in und DMX- out Anschluss! Die Geräte können nicht als DMX-Splitter benutzt werden.

  • Seite 7: Bedienfeld

    4. Bedienfeld Der JBLED A7 verfügt über ein grafisches Display, dass bei Überkopf-Installation um 180° gedreht werden kann. Drehen des Displays JBLED A7 JB - LIGHTING JBLED A7 JB - LIGHTING DOWN ENTER DOWN ENTER Die aktuelle Ausrichtung des Displays wird durch Drücken der Display-Tasten bestimmt.

  • Seite 8: Menü Übersicht

    4.1 Menü-Übersicht Taste Enter Enter Enter DEFAULTS LOAD DEFAULTS SURE ? DMX ADDRESS ADDRESS +/- PERSONALITY DMX INPUT MODE WIRED WIRED/WIRELESS DMX MODE STANDARD RGB8 STANDARD RGB16 COMPR. RGB8 COMPR. RGB16 PAN/TILT RESOLUTION 16 BIT 8 BIT PAN INVERS NORMAL INVERS TILT INVERS NORMAL...

  • Seite 9: Defaults - Parameter Zurücksetzen

    4.2 DEFAULTS - Parameter zurücksetzen Um den JBLED A7 auf die Werkseinstellung zurück zu setzen, gehen Sie auf den Menü- FACTORY DEFAULTS, LOAD DEFAULTS punkt . Nach dem Bestätigen der Sicherheits- SURE? abfrage mit “ENTER” werden alle Parameter auf Werkseinstellung zurück gesetzt.

  • Seite 10: Info

    CAMERA MODE Um ein Flimmern bei TV Aufnahmen zu vermeiden, lässt sich der JBLED A7 an verschie- dene Kamerasysteme von 50 Hertz (PAL, Secam) auf 60 Hertz (NTSC) anpassen. Der Flex Mode wird eingestellt falls abweichende Kamerasysteme benutzt werden. Dies ist auch über den Controlkanal übers Lichtmischpult steuerbar.
  • Seite 11 “ENTER”. Das Menü springt eine Ebene zurück und wird im Display dargestellt. Betrieb über Master-Slave Funktion: Verbinden Sie die JBLED A7 über DMX Leitungen, aktivieren Sie bei allen Slave-Geräten REMOTE STANDALONE MENÜ den Menüpunkt . Navigieren Sie dazu im...

  • Seite 12: Kanalbelegung

    5. Kanalbelegung Der JBLED A7 verfügt über 4 unterschiedliche Kanaloptionen. Der jeweilige Modus lässt PERSONALITY, DMX MODE sich im Menüpunkt einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. STANDARD RGB 8 BIT (S8) STANDARD RGB 16 BIT (S16) Kanal 1 Pan...

  • Seite 13: Aufteilung Der Einzelnen Kanäle

    Aufteilung der einzelnen Kanäle S8 S16 C8 C16 Funktion (X) Bewegung 430° 000-255 (X) fein 000-255 Tilt (Y) Bewegung 300° 000-255 000-255 Tilt (Y) fein Control 100% Ausgangsleistung der LED Stränge 000-007 Fade out über Fader (langsam - schnell) 008-015 Farbabgleich auf RGB (weiss 8500K) Fade out über Fader (langsam - schnell)
  • Seite 14 S8 S16 C8 C16 Funktion Rot (8 Bit) 0 - 100% 000-255 Rot, fein (16 Bit) 0 - 100% 000-255 Grün (8 BIT) 0 - 100% 000-255 Grün, fein (16 BIT) 0 - 100% 000-255 000-255 Blau (8 BIT) 0 - 100% Blau, fein (16 BIT) 0 - 100% 000-255...

  • Seite 15: Service

    Auf den Befehl "Reset" führt der JBLED A7 eine Initialisierung auf seine Startwerte aus. Es ist der gleiche Vorgang wie nach dem einschalten des JBLED A7. Sollte eine Fehler- meldung im Display erscheinen könnte dies eine erste Massnahme sein, diesen zu be- heben.

  • Seite 16: Gerät Reinigen

    Der Zoombereich wird ab Werk kalibriert. Verliert er diese Kalibrierung kann die Optik des JBLED A7 mit dem Offset nachjustiert werden. RECEIVESOFT Über diesen Bereich kann die Software des JBLED A7 eingespielt werden (siehe 6.3 Soft- ware Update) 6.2 Gerät reinigen ACHTUNG: Gerät vom Netz trennen und mindestens 10 Minuten abkühlen lassen!

  • Seite 17: Software Update

    6.3 Software Update Der JBLED A7 lässt sich über einen PC/Notebook mit Hilfe eines Upgrade-Dongles (USB/DMX Converter) über den 5 poligen DMX Eingang updaten. Den Upgrade Dongle mit der dazugehörigen Software erhalten Sie bei unseren Stützpunkt-Händlern. 6.4 Prüfen von Elektrischen Betriebsmitteln Nach BGV A2/A3 müssen Elektrische Anlagen und Betriebmittel einer regelmäßigen...

  • Seite 18: Konformitätserklärung

    Konformitätserklärung im Sinne der Richtlinie 89/336/EWG (Richtlinie 89/336/EWG des Rates vom 03.05.1989 zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit) Der Hersteller JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 89134 Blaustein-Wippingen erklärt, dass das Produkt JBLED A7 den wesentlichen Schutzanforderungen der Richtlinie entspricht.
  • Seite 19 English...

  • Seite 20: Introduction

    - Electromagnetic Compatibility 89/336 2.2 Unpacking This package contains the JBLED A7 and two omega brackets with 1&4 turn fasteners. Open the top of the box and remove the inlay. Remove the unit from the box. For any damage occuring during transport, report to the transport company immediately.

  • Seite 21: Installation

    Always use a safety cable attached to the base! The JBLED A7 can either be placed on the floor or hung on a trussing system in a vertical or horizontal way. When placing the unit on the floor make sure that it stands on rigid...

  • Seite 22: Dmx Wiring

    Connect the DMX-out of the control desk to the first JBLED A7 in line. (lighting control desk DMX-Out / JBLED A7 DMX-In). Connect the second JBLED A7 to the first in line, and so on (JBLED A7 2 DMX-In / JBLED A7 1 DMX-Out). All 3-pin and 5-pin connectors are wired parallel.

  • Seite 23: Control Panel

    Functions see menu on the following page. The JBLED A7 can be addressed in the main menu. For addressing in a case, the reset can abort by pressing the right base button during powering the fixture. The main menu also informed about the DMX-mode.

  • Seite 24: Menu Navigation

    4.1 Menu navigation Button Enter Enter Enter DEFAULTS LOAD DEFAULTS SURE ? DMX ADDRESS ADDRESS +/- PERSONALITY DMX INPUT MODE WIRED WIRED/WIRELESS DMX MODE STANDARD RGB8 STANDARD RGB16 COMPR. RGB8 COMPR. RGB16 PAN/TILT RESOLUTION 16 BIT 8 BIT PAN INVERS NORMAL INVERS TILT INVERS...

  • Seite 25: Defaults - Set To Factory Default

    (see also manual Wireless TRX). The radio channel is displayed when the JBLED A7 is logged. The main display will show the intensity of the incoming signal. If the JBLED A7 is connected both via DMX cable and radio-DMX, the cable signal has priority.

  • Seite 26: Info

    The fans start to run faster with more airflow which produces more noise. There is in no mode danger for the lifetime of the JBLED A7. If the temperature rise to much the fixture switches off automatically.
  • Seite 27 The standalone mode is activated in the menu To enter the functions press “ENTER” (keep it down) and press “ESC” in addtion. he JBLED A7 will execute sequence in a repeating loop. To leave press “ESC” and hold it down and press “ENTER” in addition.

  • Seite 28: Dmx Protocol

    5. DMX Protocol PERSONALITY, The JBLED A7 offers 4 different channel modes. In the menu area DMX MODE you can select your mode. The used mode will be displayed in the main menu. STANDARD RGB 8 BIT (S8) STANDARD RGB 16 BIT (S16) channel no.
  • Seite 29 Channel allocation S8 S16 C8 C16 Function (X) movement 430° 000-255 (X) fine 000-255 (Y) movement 300° 000-255 (Y) fine 000-255 ontrol full output power on LED 000-007 fade out with fader (slow - fast) colour balance on RGB (white 8500K) 008-015 fade out with fader (slow - fast)
  • Seite 30 S8 S16 C8 C16 Funktion red (8 BIT) 0 - 100% 000-255 red, fine (16 BIT) 0 - 100% 000-255 green (8 BIT) 0 - 100% 000-255 green, fine (16 BIT) 0 - 100% 000-255 blue (8 BIT) 0 - 100% 000-255 blue, fine (16 BIT) 0 - 100%...

  • Seite 31: Service

    6. Service 6.1 Service menu RESET FIXTURE This menu offers the command to reset the JBLED A7 and can be used as a first remedy if an error occurs. ERROR LIST The ERROR LIST command displays a list of any errors detected. An error can simply be a harmless and isolated incident, but if repeated errors occur, the JBLED A7 may require service or repair.

  • Seite 32: Cleaning The Fixture

    FINE ADJUST - zoom adjustment The zoom effect in all JBLED A7 is calibrated at the factory. But if necessary it is possible ZOOM OFS to fine-tune the zoom using the command.

  • Seite 33: Verifying Electronic Devices

    6.4 Verifying electronic devices In accordance with the applicable German safety regulations (Accident Prevention and Insurance, BGV A2/A3), electrical installation and equipment have to undergo inspection at regular intervals. For this purpose, the fixing screw of the 5-pin DMX socket may serve as measuring point for the insulation and fault current measurement.

  • Seite 34: Declaration Of Conformity

    In terms of directive 89/336/EWG (Directive 89/336/EWG of the council from 3 May 1989 for approximation of agreed Regulations of the member states regarding electromagnetic compatibility) Manufacturer JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 89134 Blaustein-Wippingen Declare that the product JBLED A7 Is in agreement with the safety requirements of this directive.
