- Seite 1 Version 1.0 2003 Deutsch English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein-Wippingen Telefon +49 (0)7304-9617-0 Telefax +49 (0)7304-9617-99 http://www.jb-lighting.de...
-
Seite 2: Rückseite Vom Deckblatt
Rückseite vom Deckblatt... -
Seite 3: Inhaltsverzeichnis
4. DMX Protocol..............5. Service................5.1 Gobo change............5.2 lamp replacement..........5.3 Cleaning the fixutre..........5.4 Cleaning the optics..........5.5 Lubrication of rotating gobos........5.6 Software update............. 5.7 Wiring diagram............JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 4: Einleitung

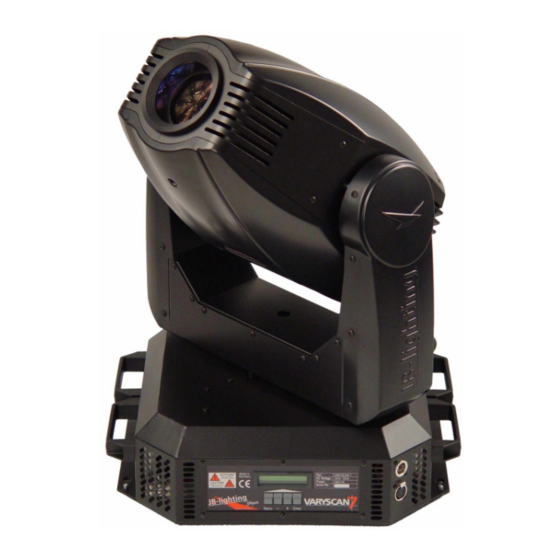

1. Einleitung 1.1 Allgemeines Der Varyscan 7 1200HMI verfügt über 7 Farben plus weiß,Farbeffektrad, 2x4 drehbare positionierbare und auswechselbare Gobos, Irisblende, Focus, drehbares und positionierbares Prisma, Dimmer, Shutter und ein Stufenloser Frostfilter. Die Achsen X und Y(Pan&Tilt) können mit 8Bit oder 16Bit angesteuert werden, abhängig vom eingesetzten Controller. -
Seite 5: Installation
Die Montage des Schukosteckers, bzw. der Anschluss des Varyscans an die Stromversorgung (230 Volt, 50 Hertz), muß von einem autorisierten Fachmann durchgeführt werden. braun Phase “L” blau Nulleiter “N” grün/gelb Schutzleiter JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 6: Montage Der Geräte
ACHTUNG: Mindestens 2m Abstand zu brennbaren Gegenständen ! Varyscan immer mit Sicherungsseil zusätzlich sichern ! Der Varyscan 7 kann auf den Boden gestellt, oder an den dafür vorgesehenen Camloclaschen senkrecht oder waagerecht montiert werden. Bei der Montage mit den Camloclaschen müssen immer zwei Camlochlaschen verwendet werden und die Camlocs müssen richtig... -
Seite 7: Netzstrom Verkabeln
Durch einmaliges betätigen der Taste Menü gelangen Sie in das Menü. Mit den Tasten - und + können Sie die einzelnen Menüpunkte aufrufen. Mit Enter gelangen Sie ins nächste Untermenü. Durch drücken der Taste Menü gelangen Sie eine Stufe zurück. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 8: Menü-Übersicht
(Betriebszähler Lampe) TOT LAMP TIME (Bertiebsstundenzähler) INFO TOT LAMP STRIKES TOT OPERATE TIME ACTUAL TEMP BASE RESET ? ACTUAL TEMP HEAD PCB. RESET ? ACTUAL TEMP HEAD LAMP RESET ? JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 9: Parameter Zurücksetzen
DELETE an. Zum Löschen des Schrittes drücken Sie nun die Taste Enter. Es erfolgt die Sicherheitsabfrage: SURE? Diese Sicherheitsabfrage müssen Sie durch erneutes Drücken der Taste Enter bestätigen, dann ist der Schritt gelöscht. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 10 (Nach dem ersten Drücken steht im Display: START CAPTURE; nach dem zweiten Drücken: CAPT DMX X / X Nun fügen Sie einen weiteren Schritt wie in Kapitel: Anhängen eines weiteren Schrittes ein und wiederholen diese Vorgänge. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 11: Dmx Mode
Wenn im Personality Menü-Punkt LAMP ON/OFF DMX der Menüpunkt ON eingestellt wurde, zündet der VS 7 das Leuchtmittel wie oben beschrieben, es kann aber immer über DMX wieder ausgeschaltet werden. (Kanal Nr. 5 DMX-Wert von 232-239 länger als 3 Sekunden). JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 12: Kanalbelegung
Kanal 8 Iris 0-100% DMX 000-126 00-7E Iris zu DMX 127 Iris Shuttereffekt länger auf DMX 128-142 80-8E Iris auf DMX 143 Iris Shuttereffekt länger zu DMX 144-158 90-9E Iris zu DMX 159 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 13 Farbe 4 rot/gelb DMX 012-015 0C-0F Farbe 5 gelb DMX 016-019 10-13 DMX 020-023 Farbe 6 gelb/magenta 14-17 Farbe 7 magenta DMX 024-027 18-1B Farbe 8 magenta/grün DMX 028-031 1C-1F JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 14 DMX 000-003 00-03 Kanal 20 Bewegung in Echtzeit DMX 004-255 Bewegung Zeit verzögert (langsam-schnell) 04-FF DMX 000-003 Kanal 21 Effekte in Echtzeit 00-03 DMX 004-255 Effekte Zeit verzögert (langsam-schnell) 04-FF JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 15: Service
Gobo mit einem Tropfen Silikon. Wenn Sie eigene Gobos herstellen lassen wollen, beachten Sie bitte folgende Zeichnung. Nutzdurchmesser: (Platz für Ihr Motiv) 48mm Außendurchmesser: 51,8mm (+0/-0,2mm) JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 16: Leuchtmittel Wechseln
Bitte verwenden Sie kein anderes Öl, es würde wegen der großen Hitze verharzen und verklumpen. Drehen Sie die Zahnräder mit der Hand und geben ca. 4-6 Tropfen von dem Öl in die Kugeln von den Gobozahnrädern. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 17: Software Updaten
7. Starten Sie den Update-Vorgang (Daten-Transfer) durch aktivieren des Feldes "öffnen" am Computer 8. Nach Beenden des Update-Vorgangs erscheint die Meldung "Update complete" auf dem Bildschirm und der Scheinwerfer führt einen Reset durch. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 18: Stromlaufplan
G-Rot 1 G-Rot 1 +32V +32V +15V +15V Gobo 1 Gobo 1 +32V +32V +15V +15V Iris Iris HEAD4 HEAD4 G-Rot 2 G-Rot 2 HEAD3 HEAD3 HEAD2 HEAD2 HEAD1 HEAD1 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 19: English
English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 20: Introduction
1. Indroduction 1.1 General Remarks The Varyscan 7 1200HMI is equipped with 7 colours plus white, one colour effect wheel 2 x 4 gobos (rotating, indexable and interchangable),iris diaphram, focus, one rotating, indexable and exchangeable prism, dimmer, shutter and one progressive frost filter. -
Seite 21: Installation
WARNING: To ensure propper installation of the plug consult a qualified technician! Install a 3-prong gounding type plug that fits your supply Connected load: voltage 230V, frequency 50Hz, Power 340 VA brown live “L” blue neutral “N” yellow/green gound JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 22: Rigging The Fixture
If mounting the unit to walls in a vertical way, the lamplife might be reduced. To mount the unit on a trussing system use the original JB-lighting omega brackets with Camloc-connectors. The Camlocs must snap in to be locked propperly. -
Seite 23: Install A Plug On The Power Cord
If any doubts occur consult a qualified technican! 3. Control panel To adjust the personal setting of the Varyscan 7 use keys located on the control panel. Functions see menu on the following page. To enter the menu press MENU key one time. -
Seite 24: Menu Navigation
(Betriebszähler Lampe) TOT LAMP TIME (Bertiebsstundenzähler) INFO TOT LAMP STRIKES TOT OPERATE TIME ACTUAL TEMP BASE RESET ? ACTUAL TEMP HEAD PCB. RESET ? ACTUAL TEMP HEAD LAMP RESET ? JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 25: Set To Factory Default
Select menu DELETE by pressing key +. Confirm the selection of the step by pressing key ENTER. SURE? will be displayed. Now confirm again by pressing key ENTER and the selected step will be deleted. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 26 Repeat the process of storing data on the fixture by pressing ENTER again. (Press enter first time: START CAPTURE; Press enter second time: CAPT DMX X / X) To continue, insert a new step and repeat process. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 27: Lamp Control And Lamp Ignition
If the option ON is selected in LAMP ON/OFF DMX menu, the lamp will ignite like discribed before and it can always be controlled (switched off) by DMX if there is a DMX value send between 232-239 on channel no. 5 for more than 3 seconds. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 28: Dmx Protocol
Channel 8 iris 0-100% DMX 000-126 00-7E iris closed DMX 127 iris periodic opening pulse DMX 128-142 80-8E iris open DMX 143 iris periodic closing pulse DMX 144-158 90-9E iris closed DMX 159 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 29 DMX 012-015 0C-0F colour no. 5 yellow DMX 016-019 10-13 DMX 020-023 colour no. 6 yellow/magenta 14-17 colour no. 7 magenta DMX 024-027 18-1B colour no. 8 magenta/green DMX 028-031 1C-1F JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 30 Channel 20 pan/tilt moves in realtime DMX 004-255 pan/tilt moves delayed (slow to fast) 04-FF DMX 000-003 Channel 21 effects in realtime 00-03 DMX 004-255 effects delayed (slow to fast) 04-FF JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 31: Service
If you want to order custom made gobos, have a look at the technical diagram. Image diameter: 48mm Diameter: 51,8mm (+0/-0,2mm) JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 32: Lamp Replacement
30 minutes! Once or twice a year the rotating gobos have to be lubricated with JB-lighting special oil. Do not use any other lubricant, as it might not stand the heat and cause serious damage. -
Seite 33: Software Update
6. Choose the desired file on your computer. 7. Start the update procedure by selecting "open" 8. After completing the update the message "Update complete" will be displayed on the computer and the fixture will reset. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 34: Wiring Diagram
G-Rot 1 G-Rot 1 +32V +32V +15V +15V Gobo 1 Gobo 1 +32V +32V +15V +15V Iris Iris HEAD4 HEAD4 G-Rot 2 G-Rot 2 HEAD3 HEAD3 HEAD2 HEAD2 HEAD1 HEAD1 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
