- Seite 1 Version 1.2 2006 Deutsch English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein-Wippingen Telefon +49 (0)7304-9617-0 Telefax +49 (0)7304-9617-99 http://www.jb-lighting.de...
-
Seite 2: Inhaltsverzeichnis
3.5 Lamp control and lamp ignition......4. DMX Protocol..............5. Service................5.1 Gobo change............5.2 lamp replacement..........5.3 Cleaning the fixutre..........5.4 Cleaning the optics..........Lubrication of rotating gobos........5.6 Software update............. 5.7 Wiring diagram............JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 3: Einleitung

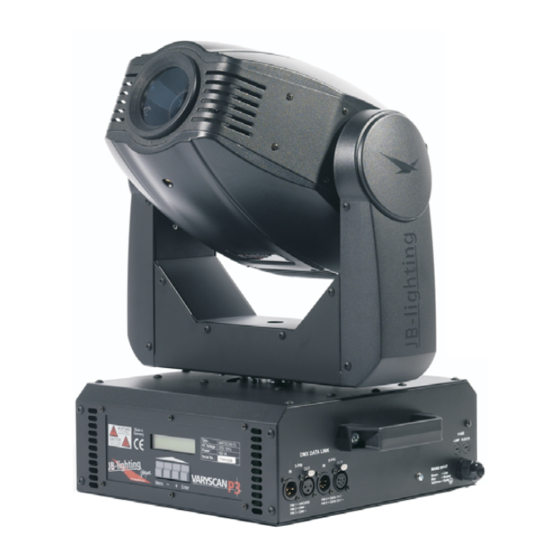

Transportunternehmen und Ihrem Händler mit. 1.3 Technische Daten Kopf Gewicht: 21 kg Netzanschluß: 230 V 50 Hz Stromaufnahme: 2,1 A Leuchtmittel: OSRAM Baby-SharXS Bedienfeld HTI 250W/D5/80 Max. DMX-Buchsen 480 VA Umgebungstemp.: 40°C Netzanschluß Fuß JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 4: Installation
Die Montage des Schukosteckers, bzw. der Anschluss des Varyscans an die Strom- versorgung (230 Volt, 50 Hertz), muß von einem autorisierten Fachmann durchge- führt werden. braun Phase “L” blau Nulleiter “N” grün/gelb Schutzleiter JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 5: Montage Der Geräte
Pin 2 und Pin 3) einzustecken. Ob ein Endstecker benötigt wird hängt von verschiedenen Faktoren (unter anderem den benutzten Kabellängen und der Geräte Anzahl ab). Solange jedoch keine Probleme in der DMX-Linie auftreten, kann darauf verzichtet werden. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 6: Netzstrom Verkabeln
*PAN TIMEOUT) zeigt einen aktuellen Fehler an - wenden Sie sich an Ihren Händler oder unsere Serviceabteilung. Ist der P3 mit einem DMX-Signal angesteuert erlischt die Beleuchtung nach 30 Sekunden. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 7: Menü-Übersicht
TOT LAMP TIME INFO TOT LAMP STRIKES TOT OPERATE TIME ACTUAL TEMP BASE RESET ? ACTUAL TEMP HEAD PCB. RESET ? ACTUAL TEMP HEAD LAMP RESET ? AC IN VOLTAGE 230 V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 8: Parameter Zurücksetzen
Löschen des Schrittes drücken Sie nun die Taste "Enter". Es erfolgt die Sicherheits- abfrage: Diese Sicherheitsabfrage müssen Sie durch erneutes Drücken SURE? der Taste "Enter" bestätigen, dann ist der Schritt gelöscht. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 9 Drücken: CAPT DMX X / X) Anhängen eines weiteren Nun fügen Sie einen weiteren Schritt wie in Kapitel: Schrittes (siehe Seite 9) ein und wiederholen diese Vorgänge. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 10: Leuchtmittel-Steuerung
LAMP ON/OFF DMX wurde, zündet der VS P3 das Leuchtmittel wie oben beschrieben, es kann aber immer über DMX wieder ausgeschaltet werden. (Kanal Nr. 5 DMX-Wert von 232-239 länger als 3 Sekunden). JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 11: Kanalbelegung
Kanal 7 Dimmer 0-100% 000-255 00-FF Kanal 8 Iris 0-100% 000-126 00-7E Iris zu Iris Shuttereffekt länger zu 128-142 80-8E Iris auf Iris Shuttereffekt länger auf 144-158 90-9E Iris zu JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 12 (schnell-langsam) C0-DF 192-223 Goboraddreh rechts (schnell-langsam) E0-FF Goboraddreh links (langsam-schnell) 224-255 00-BF Kanal 13 Gobopositionierung 000-191 C0-DE Goborotation links (schnell-langsam) 192-222 223-224 DF-E0 Goborotation Stop E1-FF Goborotation rechts (langsam-schnell) 225-255 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 13 Dimmer schließt bei Gobo, Farbe,Prisma, Fokus 160-191 A0-BF 192-223 C0-DF Dimmer schließt bei Gobo, Farbe, Prisma,Pan-Tilt E0-FF Dimmer schließt bei Gobo,Farbe,Prisma,Fok.,Pan-Tilt 224-255 Die Fadezeit beim Dimmer ist einstellbar von langsam 5sec-max JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 14: Service
Gobos mit einem Tropfen Silikon. Wenn Sie eigene Gobos herstellen lassen wollen, beachten Sie bitte folgende Zeichnung. Nutzdurchmesser: (Platz für Ihr Motiv) 33 mm Außendurchmesser: 37,5 mm (+0 mm / -0,2 mm) JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 15: Leuchtmittel Wechseln
Sie kein anderes Öl, es würde wegen der großen Hitze verharzen und verklumpen. Drehen Sie die Zahnräder mit der Hand und geben ca. 4-6 Tropfen von dem Öl in die Kugeln von den Gobozahnrädern. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 16: Software Updaten
7. Starten Sie den Update-Vorgang (Daten-Transfer) durch aktivieren des Feldes "öffnen" am PC. 8. Nach Beenden des Update-Vorgangs erscheint die Meldung "Update complete" auf dem Bildschirm und der Scheinwerfer führt einen Reset durch. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 17: Stromlaufplan
Shutter Motoren Shutter Focus Prot Diese Anschlüsse befinden sich auf der Rückseite Kopfplatine +32V +32V Grot +15V +15V HEAD4 Iris HEAD3 Gobo 2 Gobo 2 Gobo 1 Gobo 1 HEAD2 HEAD1 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 18 English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 19: Introduction
21 kg Power connection: 230 V 50 Hz Power consumtion: 2,1 A light source: OSRAM Baby-SharXS HTI 250W max. control panel ambient temperature:40°C XLR-connector 480 VA power supply base JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 20: Installation
WARNING: To ensure propper installation of the plug consult a qualified technician! Install a 3-prong grounding type plug that fits your supply Connected load: voltage 230 V, frequency 50 Hz brown live “L” blue neutral “N” yellow/green ground JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 21: Rigging The Fixture
If mounting the unit to walls in a vertical way, the lamplife might be reduced. To mount the unit on a trussing system use the original JB-lighting omega brackets with Camloc- connectors. The Camlocs must snap in to be locked propperly. Always attach a safety cable to secure the unit. -
Seite 22: Install A Plug On The Power Cord
- please contact your dealer or *PAN TIMEOUT our service department. If the P3 is connected with a DMX-signal the display illumination shut off after 30 seconds. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 23: Menu Navigation
TOT LAMP TIME INFO TOT LAMP STRIKES TOT OPERATE TIME ACTUAL TEMP BASE RESET ? ACTUAL TEMP HEAD PCB. RESET ? ACTUAL TEMP HEAD LAMP RESET ? AC IN VOLTAGE 230 V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 24: Set To Factory Default
Confirm selection by pressing "Enter". Select menue with "+". Confirm the selection of the step by pressing "Enter". will DELETE SURE? be displayed. Now confirm again by pressing "Enter". The selected step will be deleted. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 25 Repeat the process of storing data on the fixture by pressing "Enter" again. (Press "Enter" first time: ; Press "Enter" second time: START CAPTURE CAPT DMX X / X) To continue, insert a new step and repeat process. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 26: Lamp Control And Lamp Ignition
(switched off) by DMX if there is a DMX value send between 232-239 on channel no. 5 for more than 3 seconds. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 27: Dmx Protocol
Channel 7 immer 0-100% 000-255 00-FF Channel 8 iris 0-100% 000-126 00-7E iris closed iris periodic closing pulse 128-142 80-8E iris open iris periodic opening pulse 144-158 90-9E iris closed JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 28 (slow - fast) 224-255 00-BF Channel 13 gobo positioning 000-191 192-222 C0-DE gobo rotation anti clockwise (fast - slow) DF-E0 gobo rotation stop 223-224 E1-FF gobo rotation clockwise (slow - fast) 225-255 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 29 192-223 C0-DF black out at gobo, colour, prism, focus, pan-tilt 224-255 E0-FF The dimmer fade time can be adjusted from slow 5 sec. to max. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 30: Service
If you want to order custom made gobos, have a look at the technical diagram. Image diameter: 33 mm Diameter: 37,5 mm (+0/-0,2 mm) JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 31: Lamp Replacement
30 minutes! Once or twice a year the rotating gobos have to be lubricated with JB-lighting special oil. Do not use any other lubricant, as it might not stand the heat and cause serious damage. -
Seite 32: Software Update
6. Choose the desired file on your computer. 7. Start the update procedure by selecting "open" 8. After completing the update the message "Update complete" will be displayed on the computer and the fixture will reset. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 33: Wiring Diagram
