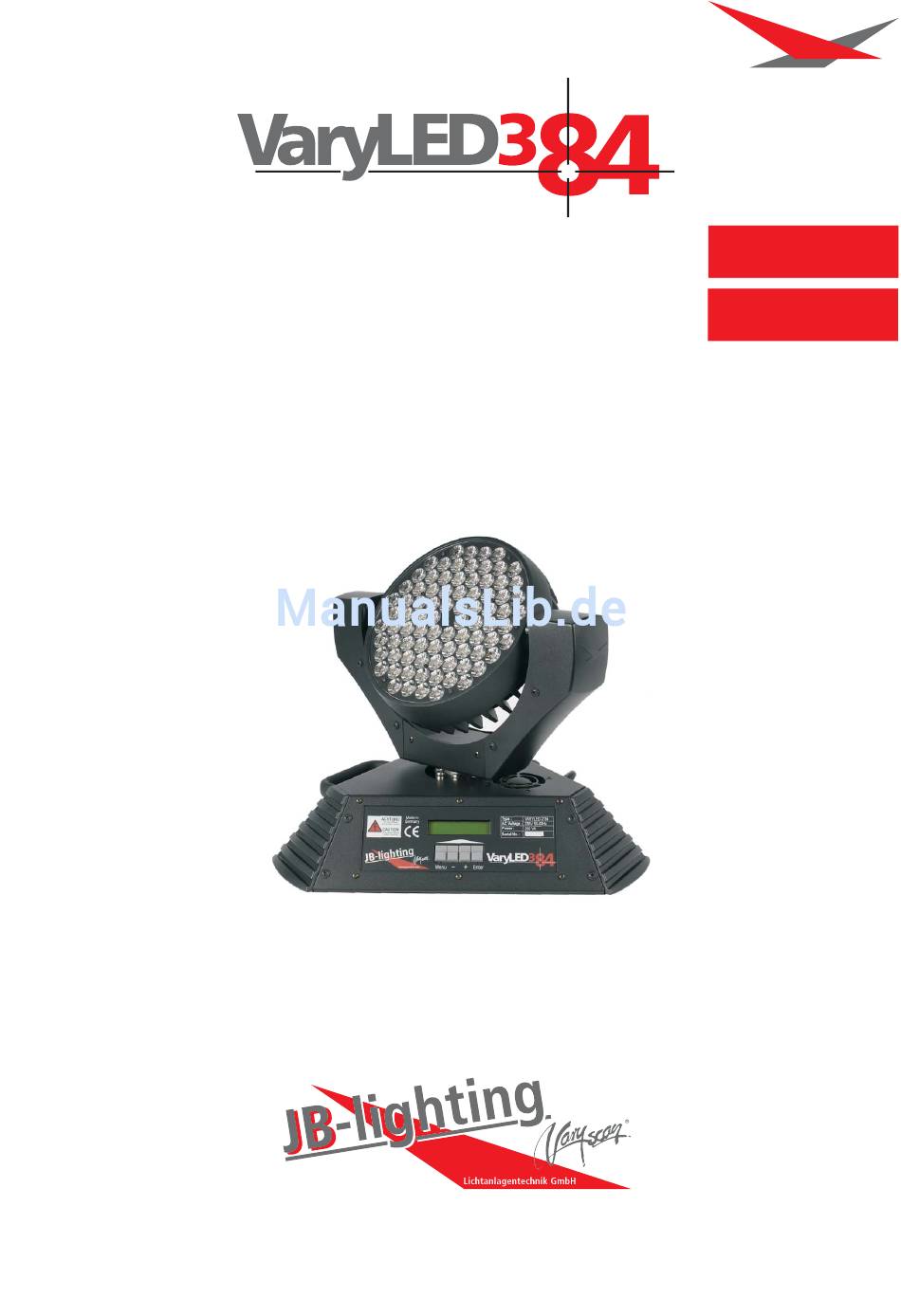

- Seite 1 Version 1.5 2007 Deutsch English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein-Wippingen Telefon +49 (0)7304-9617-0 Telefax +49 (0)7304-9617-99 http://www.jb-lighting.de...
-
Seite 2: Inhaltsverzeichnis
3.5 Compressed mode..........3.6 Camera mode............4. DMX Protocol..............4.1 White balance............5. Service................5.1 Cleaning the fixture..........5.2 Changing of the lens module........5.3 Software update............5.4 Wiring diagram............JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 3: Einleitung
Öffnen Sie den Karton an der Oberseite, nehmen die Camloclaschen ab und ziehen Sie das Inlay vom Gerät ab. Nun können Sie den VaryLED aus dem Karton entneh- men. Sollten Sie einen Transportschaden am Gerät feststellen, teilen Sie diesen bitte sofort dem Transportunternehmen und Ihrem Händler mit. -
Seite 4: Installation
ACHTUNG: Mindestens 0,5 m Abstand zu brennbaren Gegenständen! VaryLED immer mit Sicherungsseil zusätzlich sichern! Der VaryLED 3*84 kann auf den Boden gestellt, oder an den dafür vorgesehenen Camloclaschen senkrecht oder waagerecht montiert werden. Stehend darf der VaryLED nur auf einer harten Unterlage betrieben werden, da die im Bodenblech eingestanzten Lüftungsschlitze frei bleiben müssen. -
Seite 5: Dmx Verkabelung
Verbinden Sie nun den Ausgang Ihres Controllers mit dem 1. VaryLED. (Controller DMX-Out mit VaryLED DMX-In). Anschließend den 1. VaryLED mit dem 2. VaryLED (VaryLED 1 DMX-Out mit VaryLED 2 DMX-In) und so weiter. Alle DMX-Ein/Ausgänge sind durchkontaktiert, d.h. Sie können das DMX-Signal mit der 5-pol Buchse in den DMX-In einstecken und am 3-pol DMX-out herausschleifen und umgekehrt. -
Seite 6: Bedienfeld
CAUTION! Disconnect mains before opening Am Bedienfeld im Fuß des Gerätes können sämtliche Parameter des VaryLED 3*84 eingestellt werden (siehe Menü-Übersicht nächste Seite). Durch einmaliges betätigen der Taste "Menu" gelangen Sie in das Menü. Mit den Tasten "-" und "+"... -
Seite 7: Menü Übersicht
SOFTWARE VERSION INFO FIRMWARE VERSION TOT OPERATE TIME TEMP BASE ACTUAL RESET ? TEMP HEAD DRV ACTUAL RESET ? TEMP HEAD LED ACTUAL RESET ? AC IN VOLTAGE 230 V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 8: Parameter Zurücksetzen
Display. Rufen Sie das Modify Menü durch Drücken der "Enter" Taste auf. Nun haben Sie Zugriff auf sämtliche Parameter des VaryLED. Drücken Sie so oft die Taste "+", bis der gewünschte Parameter im Display dargestellt wird, z.B. Nun bestätigen Sie die Auswahl mit "Enter" und geben dann über die Tasten "+"... - Seite 9 Taste "Enter". (Nach dem ersten Drücken steht im Display: START CAPTURE nach dem zweiten Drücken: CAPT DMX X / X) Nun fügen Sie einen weiteren Schritt wie oben beschrieben ein und wiederholen diese Vorgänge. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 10: Compressed Mode
. Bestätigen Sie mit "Enter". 3.6 Camera Mode Um ein Flimmern bei TV Aufnahmen zu vermeiden, lässt sich der VaryLED 3*84 an ver- schiedene Kamerasysteme von 50 Hertz (PAL, Secam) auf 60 Hertz (NTSC) anpassen. Gehen Sie dabei in den Menüpunkt PERSONALITY und bestätigen diesen mit “Enter”. -
Seite 11: Kanalbelegung
Shutter auf Shutter Zufall 0% ( schnell 0,6 sec- langsam 4,8 sec) 208-222 D0-DE Shutter zu S. Zufall fade 0% ( schnell 0,6 sec- langsam 4,8 sec) 224-238 E0-EE Shutter auf JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 12 004-007 04-07 Farbe 2 weiß/rot 08-0B Farbe 3 rot 008-011 0C-0F Farbe 4 rot/gelb 012-015 10-13 Farbe 5 gelb 016-019 020-023 14-17 Farbe 6 gelb/magenta 18-1B 024-027 Farbe 7 magenta JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 13 Die Fadezeit des Dimmers ist einstellbar von langsam 5sec - max. Hinweis! Der VaryLED 3*84 verfügt über 6 Farbkanäle (Kanal 5, 8, 9,10,11 und 12). Um die Funktionen zu überschauen sind diese mit unterschiedlichen Prioritäten belegt. Kanal 12 (Voll/-Halbfarben) hat erste Priorität vor Kanal 8 (Mischfarben) und den Kanälen 9, 10, 11 (RGB-Farbmischung).
-
Seite 14: Weißabgleich / Boost Modus
Der aktuelle Weißabgleich bleibt auch bei der Rückstellung auf Werkseinstellung (Kapitel 3.2) erhalten. Boost Modus: Um die volle Lichtleistung des VaryLED 3*84 auszunutzen lässt sich dieser Weiß- abgleich über den Kanal 5 deaktivieren und über die RGB Farbmischung abrufen. Dadurch werden in diesem Modus alle LEDs auf 100% gesetzt. -
Seite 15: Service
Innere des VaryLED frei von Fusseln und Staub sind. Hierzu öffnen Sie den Deckel am Kopf und die Bodenplatte am Fuß. Nun können Sie den VaryLED mit einem Pinsel und einem Staubsauger säubern. Achten Sie darauf, daß Sie beim Reinigen keine Teile verbiegen oder beschädigen. -
Seite 16: Software Update
7. Starten Sie den Update-Vorgang (Daten-Transfer) durch aktivieren des Feldes "öffnen" am PC. 8. Nach Beenden des Update-Vorgangs erscheint die Meldung "Update complete" auf dem Bildschirm und der Scheinwerfer führt einen Reset durch. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 17: Stromlaufplan
5.4 Stromlaufplan braun blau braun blau Lüfter schwarz schwarz GND Lüfter rot + 48V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 18 English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 19: Introduction
Open the top of the box and remove the inlay. Remove the unit from the box. For any damage occuring during transport, report to the transport company immediately. Remove the plastic film on the lens module. 1.3 Technical data JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 20: Installation
Always use a safety cable attached to the base! The VaryLED 3*84 can either be placed on the floor or hung on a trussing system in a vertical or horizontal way. When placing the unit on the floor make sure that it... -
Seite 21: Dmx Wiring
(lighting control desk DMX-Out / VaryLED DMX-In). Connect the second VaryLED to the first in line, and so on (VaryLED 2 DMX-In / VaryLED 1 DMX-Out). All 3-pin and 5-pin plugs are connected through, it is equal if you get in the 5-pin plug and get out with the 3-pin plug or otherwise. -
Seite 22: Control Panel
Disconnect mains before opening To adjust the personal setting of the VaryLED 3*84 use keys located on the control panel. Functions see menu on the following page. To enter the menu press "Menu" key one time. Use keys "-" and "+" to move within the menu. -
Seite 23: Menu Navigation
SOFTWARE VERSION INFO FIRMWARE VERSION TOT OPERATE TIME TEMP BASE ACTUAL RESET ? TEMP HEAD DRV ACTUAL RESET ? TEMP HEAD LED ACTUAL RESET ? AC IN VOLTAGE 230 V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 24: Set To Factory Default
3.2 Set to factory default To set back the VaryLED 3*84 to factory setting press key "Menu" one time. FACTORY DEFAULT will be displayed. Press key "Enter" to enter Factory default menu. Select LOAD DEFAULTS and press key "Enter". SURE ? will be displayed. - Seite 25 Repeat the process of storing data on the fixture by pressing "Enter" again. (Press "Enter" first time: START CAPTURE ; Press "Enter" second time: CAPT DMX X / X). To continue, insert a new step and repeat process. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 26: Compressed Mode
Press key "Enter" again and find DMX/STANDALONE displayed Escape by pressing key "Menu". 3.5 Compressed Mode In order to operate the VaryLED with less DMX-channels you can change the DMX-Mode of the VaryLED to COMPRESSED MODE . In this mode the channels colour macro, colour wheel, pan/tilt speed, effect speed and blackout move are deactivated. -
Seite 27: Dmx Protocol
0% ( fast 0,6 sec- slow 4,8 sec) 208-222 D0-DE hutter closed s random fade 0% ( fast 0,6 sec- slow 4,8 sec) 224-238 E0-EE hutter open JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 28 004-007 04-07 colour 2 white/red 08-0B 008-011 colour 3 red 0C-0F colour 4 red/yellow 012-015 10-13 colour 5 yellow 016-019 020-023 14-17 colour 6 yellow/magenta 18-1B 024-027 colour 7 magenta JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 29 The dimmer fade time can be adjusted from slow 5sec. to max. Important information! The VaryLED comes with 6 colour channels (channel no. 5, 8, 9,10,11 and 12). Each of the colour channels has got a different priority. Channel no.12 (colour wheel) has got top priority, then channel 8 (colour macro) and channel no.
-
Seite 30: White Balance
The colour of the LEDs might vary due to the process of manufacturing. In generally LED manufacturer select their products to so-called binnings. All VaryLED 3*84 are being adjusted to a reference product before they will be delivered, to make sure that there are no colour variations if units from different production lots are being operated together. -
Seite 31: Cleaning The Fixture
Please don´t touch the lenses, if necessary use cotton gloves. Insert the optional module paying attention to the orientation of the reflector-clips which should face the base. reflector-clip remove cross-head screws JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 32: Software Update
6. Choose the desired file on your computer. 7. Start the update procedure by selecting "open" 8. After completing the update the message "Update complete" will be displayed on the computer and the fixture will reset. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 33: Wiring Diagram
5.4 Wiring diagram brown blue brown blue black black GND red + 48V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 35 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein-Wippingen Telefon +49 (0)7304-9617-0 Telefax +49 (0)7304-9617-99 http://www.jb-lighting.de...
