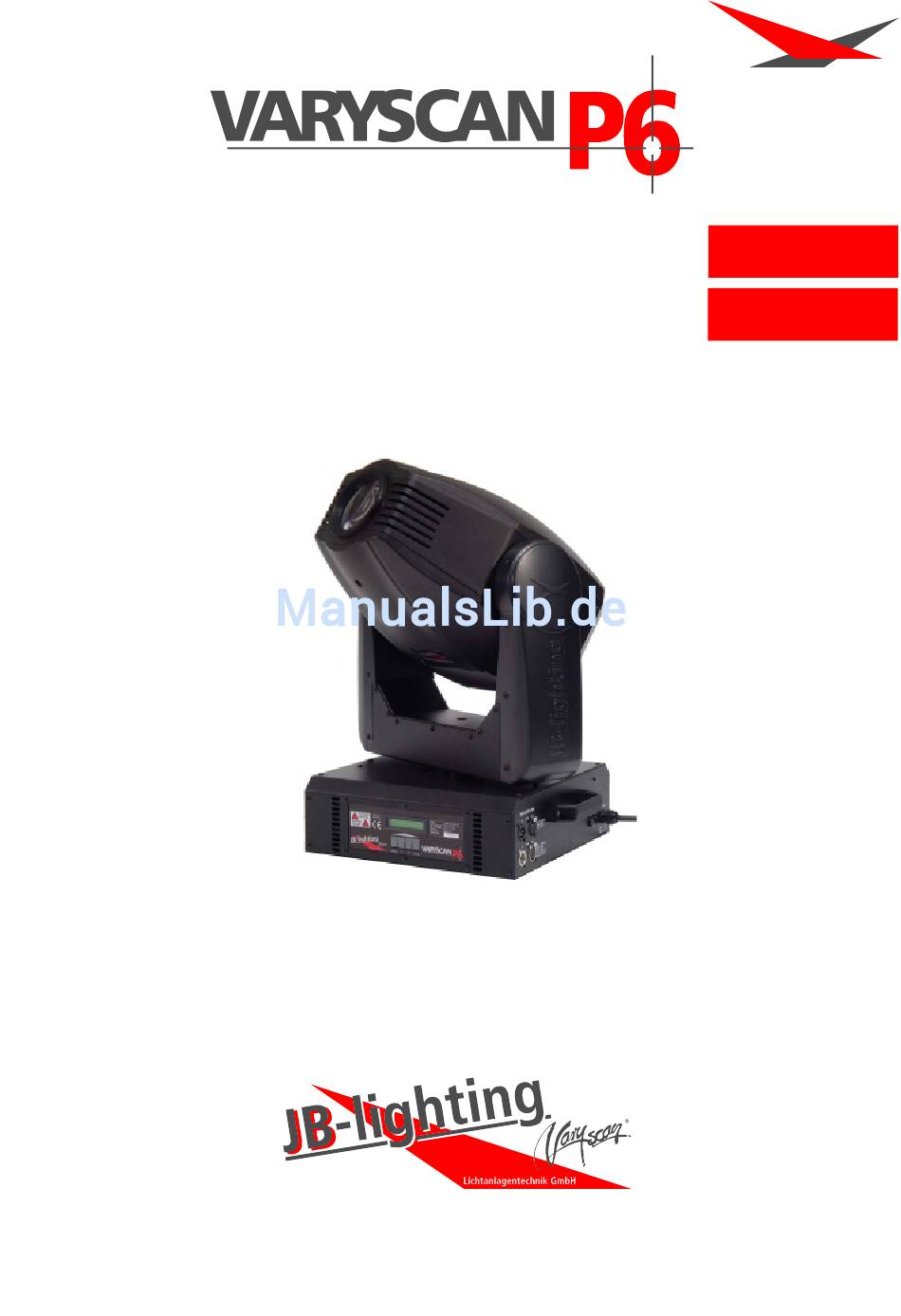

- Seite 1 Version 1.2 2004 Deutsch English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein-Wippingen Telefon +49 (0)7304-9617-0 Telefax +49 (0)7304-9617-99 http://www.jb-lighting.de...
-
Seite 3: Inhaltsverzeichnis
3.5 Lamp control and lamp ignition......4. DMX Protocol..............5. Service................5.1 Gobo change............5.2 lamp replacement..........5.3 Cleaning the fixutre..........5.4 Cleaning the optics..........Lubrication of rotating gobos........5.6 Software update............. 5.7 Wiring diagram............JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 4: Einleitung
1. Einleitung 1.1 Allgemeines Der Varyscan P6 575HMI verfügt über 7 Farben plus weiß, ein Farbeffektrad mit Frostfilter, CTO- und CTB-Filter, 1 Goborad mit 5 auswechselbaren Gobos, 1 Goborad mit 4 drehbaren und auswechselbaren Gobos, Irisblende, Focus, Dimmer, Shutter und ein drehbares und positionierbares Prisma, Die Achsen X und Y(Pan &... -
Seite 5: Installation
Die Montage des Schukosteckers, bzw. der Anschluss des Varyscans an die Stromversorgung (230 Volt, 50 Hertz), muß von einem autorisierten Fachmann durchgeführt werden. braun Phase “L” blau Nulleiter “N” grün/gelb Schutzleiter JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 6: Montage Der Geräte
ACHTUNG: Mindestens 2m Abstand zu brennbaren Gegenständen ! Varyscan immer mit Sicherungsseil zusätzlich sichern ! Der Varyscan P6 kann auf den Boden gestellt, oder an den dafür vorgesehenen Camloclaschen senkrecht oder waagerecht montiert werden. Bei der Montage mit den Camloclaschen müssen immer zwei Camlochlaschen verwendet werden und die Camlocs müssen richtig eingerastet sein. -
Seite 7: Netzstrom Verkabeln
Durch einmaliges betätigen der Taste Menü gelangen Sie in das Menü. Mit den Tasten - und + können Sie die einzelnen Menüpunkte aufrufen. Mit Enter gelangen Sie ins nächste Untermenü. Durch drücken der Taste Menü gelangen Sie eine Stufe zurück. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 8: Menü-Übersicht
(Bertiebsstundenzähler) INFO TOT LAMP STRIKES TOT OPERATE TIME ACTUAL TEMP BASE RESET ? ACTUAL TEMP HEAD PCB. RESET ? ACTUAL TEMP HEAD LAMP RESET ? AC IN VOLTAGE 230 V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 9: Parameter Zurücksetzen
Zum Löschen des Schrittes drücken Sie nun die Taste Enter. Es erfolgt die Sicherheitsabfrage: SURE? Diese Sicherheitsabfrage müssen Sie durch erneutes Drücken der Taste Enter bestätigen, dann ist der Schritt gelöscht. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 10 Taste Enter. (Nach dem ersten Drücken steht im Display: START CAPTURE nach dem zweiten Drücken: CAPT DMX X / X) Nun fügen Sie einen weiteren Schritt wie in Kapitel: Anhängen eines weiteren Schrittes ein und wiederholen diese Vorgänge. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 11: Leuchtmittel-Steuerung
VS P6 das Leuchtmittel wie oben beschrieben, es kann aber immer über DMX wieder ausgeschaltet werden. (Kanal Nr. 5 DMX-Wert von 232-239 länger als 3 Sekunden). JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 12: Kanalbelegung
DMX 000-126 00-7E Iris zu DMX 127 Iris Shutter effekt länger auf DMX 128-142 80-8E Iris auf DMX 143 Iris Shutter effekt länger zu DMX 144-158 90-9E Iris zu DMX 159 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 13 DMX 012-015 Farbe 4 rot/gelb 0C-0F Farbe 5 gelb DMX 016-019 10-13 Farbe 6 gelb/magenta DMX 020-023 14-17 DMX 024-027 Farbe 7 magenta 18-1B DMX 028-031 Farbe 8 magenta/grün 1C-1F JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 14 Dimmer schließt bei Gobo, Farbe,Prisma, Fokus DMX 160-191 A0-BF Dimmer schließt bei Gobo, Farbe, Prisma,Pan-Tilt DMX 192-223 C0-DF Dimmer schließt bei Gobo,Farbe,Prisma,Fok.,Pan-Tilt DMX 224-255 E0-FF Die Fadezeit beim Dimmer ist einstellbar von langsam 5sec-max JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 15: Service
Gobo mit einem Tropfen Silikon. Wenn Sie eigene Gobos herstellen lassen wollen, beachten Sie bitte folgende Zeichnung. Nutzdurchmesser: (Platz für Ihr Motiv) 48mm Außendurchmesser: 51,8mm (+0/-0,2mm) JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 16: Leuchtmittel Wechseln
Bitte verwenden Sie kein anderes Öl, es würde wegen der großen Hitze verharzen und verklumpen. Drehen Sie die Zahnräder mit der Hand und geben ca. 4-6 Tropfen von dem Öl in die Kugeln von den Gobozahnrädern. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 17: Software Updaten
7. Starten Sie den Update-Vorgang (Daten-Transfer) durch aktivieren des Feldes "öffnen" am Computer 8. Nach Beenden des Update-Vorgangs erscheint die Meldung "Update complete" auf dem Bildschirm und der Scheinwerfer führt einen Reset durch. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 18: Stromlaufplan
Rot dünn Grau Grau Grün Grün Gelb Blau Rot dick Braun Braun Weiß Blau Grün Grün Schwarz Gelb Gelb Braun Braun Gelb Diese Anschlüsse befinden sich auf der Rückseite Kopfplatine JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 19 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 20: Introduction
1. Indroduction 1.1 General Remarks The Varyscan P6 575HMI is equipped with 7 colours plus white, one colour effect wheel 1 x 4 gobos (rotating, indexable and interchangable),1 x 5 gobos fixed, interchangeable, iris diaphram, focus, one rotating, indexable and exchangeable prism, dimmer, shutter and progressive frost filter. -
Seite 21: Installation
WARNING: To ensure propper installation of the plug consult a qualified technician! Install a 3-prong gounding type plug that fits your supply Connected load: voltage 230V, frequency 50Hz brown live “L” blue neutral “N” yellow/green gound JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 22: Rigging The Fixture
WARNING: Keep fixtures at least 2 m away from inflamable articles! Always use a safety cable attached to the base! The Varyscan P6 can either be placed on the floor or hung on a trussing system in a vertical or horizontal way. -
Seite 23: Install A Plug On The Power Cord
CAUTION! Disconnect mains before opening To adjust the personal setting of the Varyscan P6 use keys located on the control panel. Functions see menu on the following page. To enter the menu press MENU key one time. Use keys - and + to move within the menu. -
Seite 24: Menu Navigation
TOT LAMP TIME INFO TOT LAMP STRIKES TOT OPERATE TIME ACTUAL TEMP BASE RESET ? ACTUAL TEMP HEAD PCB. RESET ? ACTUAL TEMP HEAD LAMP RESET ? AC IN VOLTAGE 230 V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 25: Set To Factory Default
Select menu DELETE by pressing key +. Confirm the selection of the step by pressing key ENTER. SURE? will be displayed. Now confirm again by pressing key ENTER and the selected step will be deleted. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 26 Repeat the process of storing data on the fixture by pressing ENTER again. (Press enter first time: START CAPTURE Press enter second time: CAPT DMX X / X) To continue, insert a new step and repeat process. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 27: Lamp Control And Lamp Ignition
(switched off) by DMX if there is a DMX value send between 232-239 on channel no. 5 for more than 3 seconds. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 28: Dmx Protocol
8 iris 0-100% DMX 000-126 00-7E iris closed DMX 127 iris periodic opening pulse DMX 128-142 80-8E iris open DMX 143 iris periodic closing pulse DMX 144-158 90-9E iris closed DMX 159 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 29 4 red/yellow 0C-0F colour no. 5 yellow DMX 016-019 10-13 colour no. 6 yellow/magenta DMX 020-023 14-17 colour no. 7 magenta DMX 024-027 18-1B colour no. 8 magenta/green DMX 028-031 1C-1F JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 30 DMX 192-223 C0-DF DMX 224-255 black out at gobo, colour, prism, focus, pan-tilt E0-FF The dimmer fade-time can be adjusted from slow 5sec. to max. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 31: Service
If you want to order custom made gobos, have a look at the technical diagram. Image diameter: 48mm Diameter: 51,8mm (+0/-0,2mm) JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 32: Lamp Replacement
30 minutes! Once or twice a year the rotating gobos have to be lubricated with JB-lighting special oil. Do not use any other lubricant, as it might not stand the heat and cause serious damage. -
Seite 33: Software Update
6. Choose the desired file on your computer. 7. Start the update procedure by selecting "open" 8. After completing the update the message "Update complete" will be displayed on the computer and the fixture will reset. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 34: Wiring Diagram
Head PCB JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
