2.1. Einsetzen einer neuen Papierrolle

Das ALPHA wird mit einer Papierrolle im Drucker geliefert.
Hinweis: Wegen des Empfindlichkeitsverlustes bei Lichteinwirkung ermöglicht
die sichtbare Oberkante der Rolle kein stabiles Druckbild.
So wechseln Sie das Papier (siehe Abbildung 2):
1. Öffnen Sie die Druckerklappe, um an den Druckkopf und die
Papierkassette zu gelangen.
2. Nehmen Sie die Kassette mit der leeren Papierrolle heraus und
entfernen Sie die leere Rolle.
3. Legen Sie eine neue Papierrolle in die Papierkassette ein und rollen Sie
ca. 12 cm Papier ab.
Hinweis: Die Rolle lässt sich leichter einsetzen, wenn Sie das Papier in der Mitte spitz
zuformen; reißen Sie dazu die beiden Ecken an der Vorderkante des Papiers ab.
Hinweis: Das Vitalograph-Logo sollte am rechten Rand des Papiers zu Ihnen zeigen.
4. Setzen Sie die Papierkassette wieder zwischen der Rückseite des
ALPHA und der Innenseite der offenen Klappe ein. Das Papier sollte
aus der Unterseite der Rolle herauskommen und zum Drucker weisen.
So gelangen Sie besser an den Einzugsmechanismus des Druckers.
5. Heben Sie, wenn der Startbildschirm angezeigt wird, den grünen Hebel
am Drucker an.
6. Führen Sie die Vorderkante des Papiers so weit in den unteren Schlitz
des Druckers ein, bis es oben am Drucker herauskommt. Das Papier
kann nun durchgezogen werden. Um das Papier durch den Drucker zu
führen, drücken Sie die Eingabetaste auf dem Tastenfeld. Dadurch wird
das Papier ein Stück durch den Drucker geführt.
7. Schließen Sie den grünen Hebel.
8. Halten Sie das Papier über die Abreißschiene und schließen Sie die Klappe.
Warnung: Die Abreißschiene hat scharfe Kanten. Achten Sie darauf, dass Sie
sich daran nicht verletzen.
Seite 6 von 32
Ein weltweit führendes Unternehmen für Atemwegslösungen

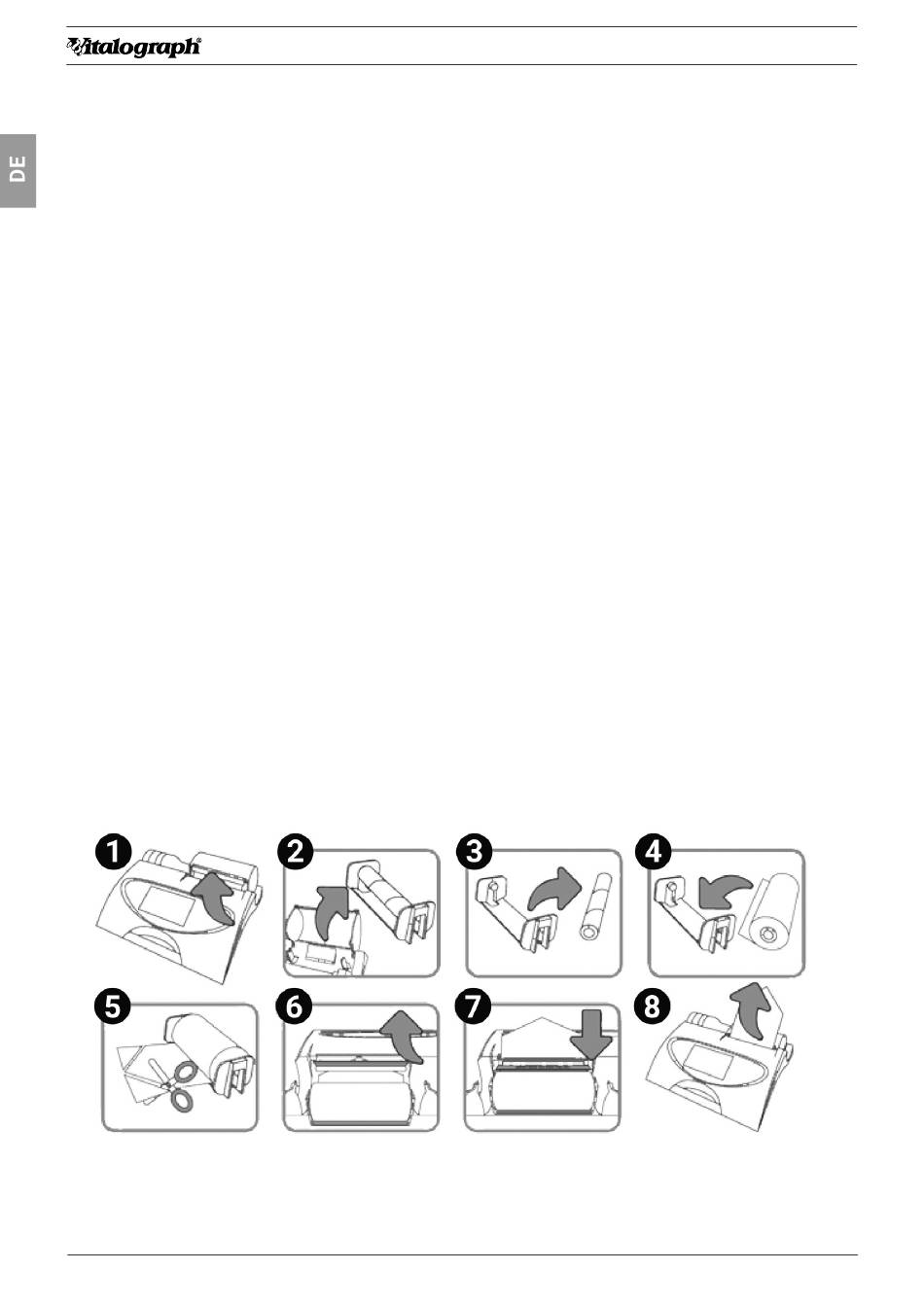

Abbildung 2: Einsetzen einer neuen Papierrolle
