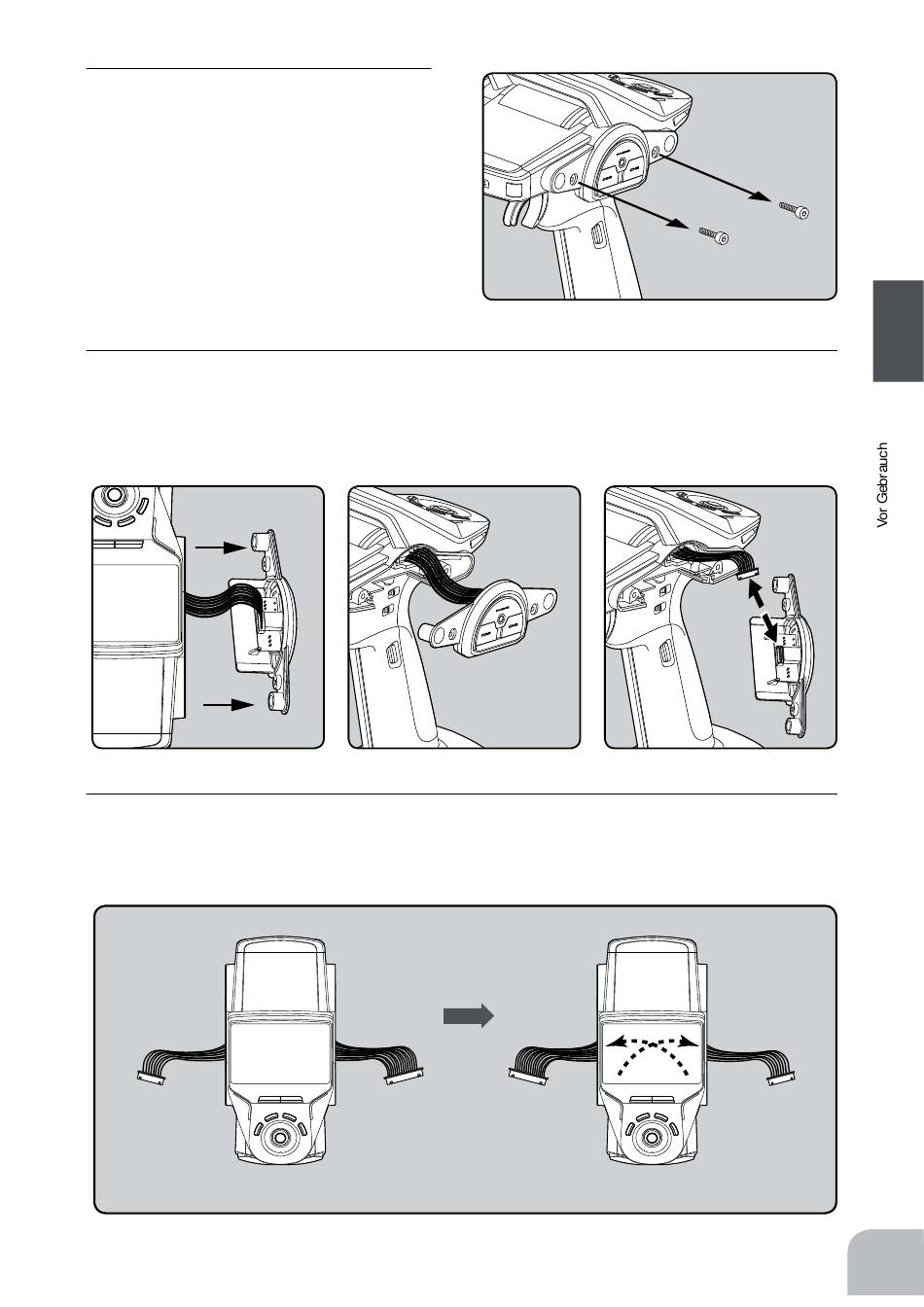

Mittels Inbus-Schlüssel (2.5mm) die beiden
Schrauben (3.0x 1.2mm) der Ladeport-Einheit
entfernen.
4
Die Ladeport-Einheit vorsichtig abziehen, dabei den Kabelstrang nicht beschädigen. Die Steckverbindung am
Port abziehen.
Einbaulage des Steckers beachten.
5
Kabelstränge der Lenkeinheit(15-adrig) und der Ladeport-Einheit (8-adrig) übers Kreuz vorsichtig durch das Ge-
häuse ziehen gemäss Abbildung. Dabei Kabel nicht zu straff verlegen.
8 WIRE
8-adrig
Rechtshändig
15 WIRE 15 WIRE
15-adrig 15-adrig
8 WIRE
8-adrig
Linkshändig
