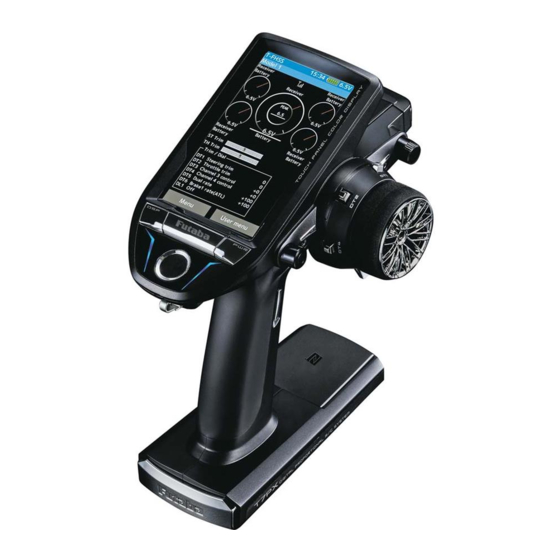

FUTABA 7PX Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 7PX:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
1M23N32602

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FUTABA 7PX

Inhaltszusammenfassung für FUTABA 7PX

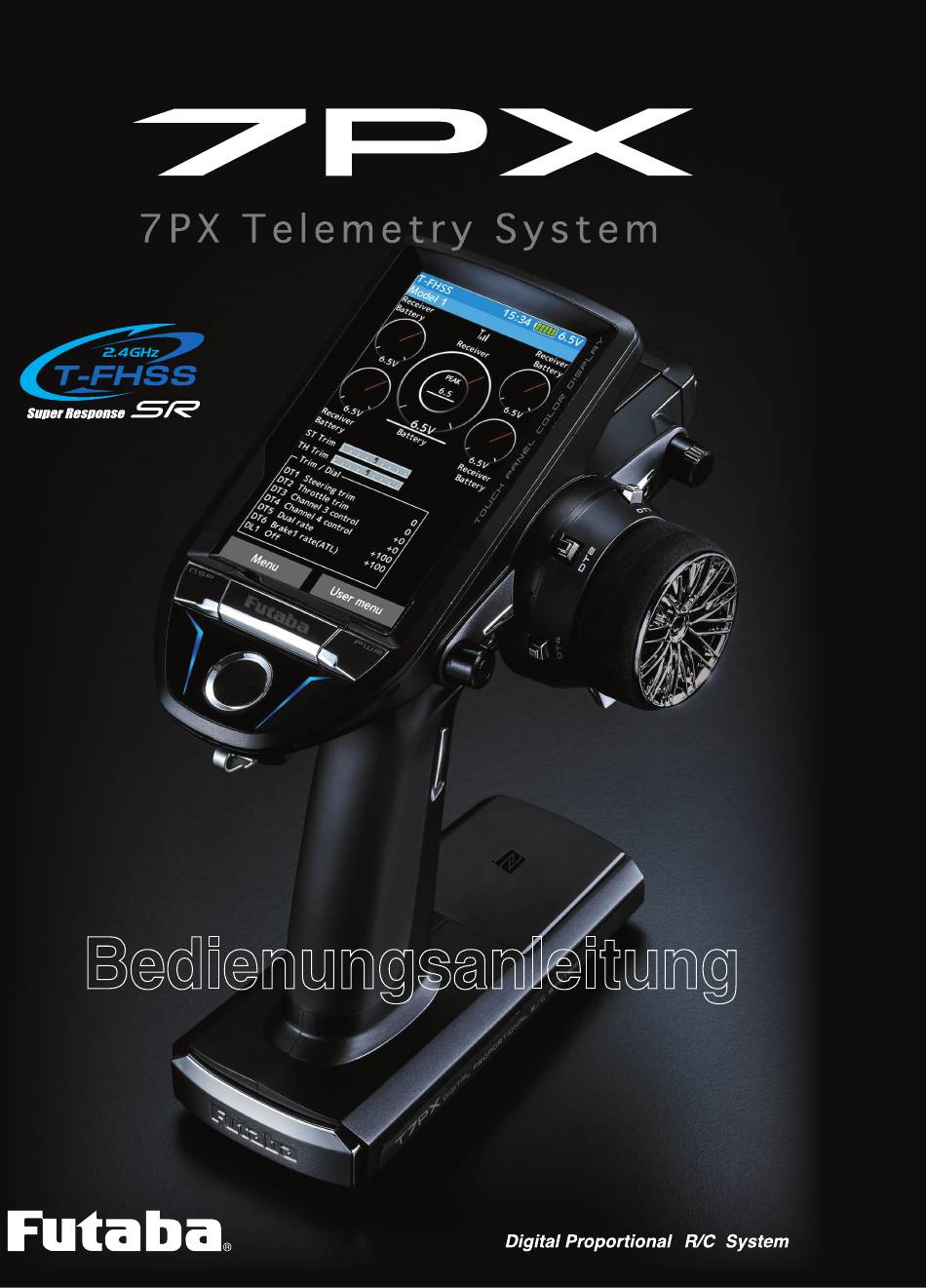

  • Seite 1 Bedienungsanleitung 1M23N32602...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsbestimmungen..........6/7 Gut zu Wissen ...............8 Vor Inbetriebnahme ..............9 Features der T7PX ..............9/10 Lieferumfang ................11 Handsender T7PX ................12 Nomenklatur ................12 Batterien einsetzen / erneuern (4xAA Einzellen) .....13 Batterie-Alarm ................13 Verwendung eines Senderakkus (optional) ......14 Vorgehensweise Senderakku aufladen (optional) ....15 Power & Display Taste .............16 Startdisplay nach dem Einschalten ..........17 Auto Power-Off Alarm ..............17 Tastensperre verwenden ............17...
  • Seite 3 Grundlegende Einstellungen ..........31 Vorbereitung des Senders ............31 HF-Abstrahlung & Übertragungssystem prüfen (Modulation) .. 31 Übertragungssytem wechseln & Empfänger binden ....32 Empfänger binden ausser T-FHSS .........34 Response Mode/ SR Mode prüfen ..........35 Gas-/Bremsverhältnis überprüfen ..........37 Überprüfung der Trimmungen ..........37 Funktion in einer Übersicht ..........39 Menueauswahl ................39 HOME - Taste programmieren ..........40 Eingabe / Änderung von Werten ..........41...
  • Seite 4 Condition-Funktion ..............71 Condition-Funktion einstellen Expo Kurve ..................73 Lenk-Kurve ................73 Lenk-Kurven Typ “Expo” einstellen ..........74 Gas-Kurve ................75 Brems-Kruve ................78 Geschwindigkeit .................79 Geschwindigkeit Lenkung Einstellung der Lenkungsgeschwindigkeit .......80 Gas- Geschwindigkeit ..............81 A.B.S. Funktion ................85 A.B.S Funktion einstellen Traktionskontrolle ...............90 Traktionskontrolle Funktion einstellen Start-Funktion ................94 Start Funktion einstellen Motor Aus-Funktion ..............96...
  • Seite 5 Vorgehensweise Modellspeicher auf der microSD-Karte löschen Data Reset ..................170 Data Reset ausführen Display ..................171 Information .................173 Sound ..................175 Batterie ..................176 Datum und Zeit ................177 LED Einstellung .................178 Kalibrierung ................179 Softwareupdate .................181 Referenzen ...............182 Technische Angaben ..............182 Mögliche Warn-Fehlermeldung ..........184 Zubehör ..................186 Futaba Service-Stelle Schweiz ..........187...

  • Seite 6: Sicherheitsbestimmungen

    Ferngesteuerte Modelle sind kein Spielzeug im wenn sie wieder trocken sind, nicht mehr verwenden! üblichen Sinne und dürfen von Jugendlichen unter Entweder im Futaba Service überprüfen lassen oder 14 Jahren nur unter Aufsicht von Erwachsenen ersetzen. eingesetzt und betrieben werden. Ihr Bau und Betrieb erfordert technisches Verständnis, handwerkliche...
  • Seite 7 • Betreiben Sie Ihr Modell nicht auf Konformitätserklärung öffentlichen Strassen, Autobahnen, Wegen und Plätzen etc. Hiermit erklärt die Futaba Corporation, dass sich dieses Gerät in Übereinstimmung mir der EU- • Bei Gewitter dürfen Sie Ihre Anlage nicht Richtlinie 2014/53/EU befindet. Die vollständig betreiben.

  • Seite 8: Gut Zu Wissen

    Bei Unklarheiten in der deutschen Anleitung ist auf jeden Fall auch die englische Originalversion zu Rate zu ziehen. Diese gibt ggf. weitere Informationen bekannt. Service und Reparaturen Für die in der Schweiz vertriebenen FUTABA-Produkte ist im Falle einer Reparatur oder eines Garantieantrages die fol- gende Servicestelle zu kontaktieren: Arwico AG Brühlstrasse 10...

  • Seite 9: Vor Inbetriebnahme

    Vor Inbetriebnahme Features der T7PX -Color Touch Screen LCD Die T7PX hat ein HVGA 4.3inch Full Color Backlight LCD Touch Screen. Die nicht reflektierende Bauweise des Displays erlaubt eine hervorragende Sicht auf die Anzeige, sowohl Indoor wie auch Outdoor. -T-FHSS SR (Super –Response) & T-FHSS (mit Telemetriefunktion) Zu der bereits bekannten T-FHSS Modulation mit Telemetriefunktion wurde mit T-FHSS SR ein neues System adaptiert, welches auf ultraschnelle Reaktionszeiten ausgelegt ist.

  • Seite 10: Lenkgeschwindigkeit

    T7PX. -MC - Link Zur Programmierung von Futaba - Motorcontrollern. Ermöglicht Veränderungen von Para- metern der Futaba Controller direkt über die T7PX.( MC960CR, MC950CR, MC850C, MC851C, MC602C, MC402CR etc.) -Throttle Speed Abruptes Gasgeben beim Anfahren resultiert meistens in einem Durchdrehen der Räder. Mit der Throttle Speed - Funktion kann ein weiches Anfahren bei maximaler Beschleunigung des Modells erreicht werden.

  • Seite 11: Lieferumfang

    Stellen Sie sicher, dass die Empfängereinstellungen und die verwendeten Servos entsprechend der unten aufgeführten Tabelle verwendet werden. Andernfalls kann es zu Fehlfunktionen und / oder Beschädigungen des Fernsteuersystems kommen. Futaba kann nicht in jedem Fall eine 100% Funktion gewährleisten, wenn Komponenten von Drittanbietern eingesetzt werden. System...

  • Seite 12: Handsender T7Px

    Handsender T7PX Nomenklatur LCD Touch Bildschirm Power – Taste Digitale Trimmung DT2 Display –Taste (Werkseitig: Gastrimmung) Digitale Trimmung DT1 (Werkseitig: Lenktrimmung) Digitaler Drehgeber DL1 / Drücktaster PS6 HOME-Taste Lenkrad Halteöse Drücktaste PS3) Digitale Trimmung DT4 Drücktaste PS2 Haltegriff Ein integrierter Vibrationsalarm im Haltegriff kann den Fahrer im Betrieb vor Ereignissen warnen.

  • Seite 13: Batterien Einsetzen / Erneuern (4Xaa Einzellen)

    Batterien einsetzen / erneuern (4x AA Einzelzellen) Beim Einsetzen der Batterien unbedingt auf die korrekte Polarität achten. Werden die Batterien falsch eingesetzt, kann die T7PX beschädigt werden. Vorgehensweise Batterien erneuern Deckel des Batteriefachs wie abgebildet in Pfeil- Deckel Batteriefach richtung entfernen. Batterien aus der Batteriebox entnehmen.

  • Seite 14: Verwendung Eines Senderakkus (Optional)

    Verwendung eines Sender - Akku (optional) Wenn Sie einen wiederaufladbaren Akku verwenden möchten, gehen Sie wie unten beschrieben vor. -Sie können die folgenden Akkutypen verwenden: HT5F1800B (20.ZB1487), FT2F2100B (20.EBA0135). -Der verwendete Batterietyp muss zwingend im Systemmenu angepasst werden. Bauen Sie den Akku aus, wenn die T7PX längere Zeit nicht verwendet wird. Vorgehensweise Deckel des Batteriefachs wie abgebildet in Pfeil- richtung entfernen.

  • Seite 15: Vorgehensweise Senderakku Aufladen (Optional)

    Die Ladezeit beträgt ungefähr 15 Stunden. Nach längerem Zur Ladebu- Zur Empfänger- Nichtgebrauch des NiMH – Senderakku kann es nötig sein, chse 7PX versorgung den Akku mit 2 bis 3 Lade - / Entladezyklen aufzufrischen Ladestrom Absicherung Der Ladestromkreis ist für maximal 1.0A Ladestrom abgesi- chert.

  • Seite 16: Power & Display Taste

    Power & Display Taste Die beiden Tasten Power und Display sind als Drücktasten aus- gelegt. Wenn die Power-Taste (PWR) gedrückt und kurz gehalten wird, schaltet sich die T7PX ein und beginnt mit der Sendeab- strahlung. Wenn die Display -Taste gedrückt und kurz gehalten wird, schaltet sich die T7PX ein, jedoch ohne zu senden.

  • Seite 17: Startdisplay Nach Dem Einschalten

    Startdisplay nach dem Einschalten Timer oder Uhrzeit (H:M) Zeigt die eingestellte Modulation an. Batteriespannung (T-FHSS SR /T-FHSS /S-FHSS /FASST) Telemetrie - Funktion : ON / OFF Empfänger -> Sender Empfangssignalstärke Modellspeicher, Benutzername ( bis 15 Zeichen) Aktuell eingestellte Response (Digital / Analog) Super Response Servomonitor Kanal 1 –...

  • Seite 18: Lenkung Und Gas Bedienen

    Lenkung und Gas bedienen (CH1: Lenkung, CH2: Gas) Lenkrad drehen: Modell steuert nach links oder rechts Gastrigger ziehen / drücken: Modell fährt vorwärts / bremst oder rückwärts Funktion Gaskanal Funktion Lenkung vorwärts Ziehen Linkskurve Rechtskurve Drücken Bremsen oder rückwärts Nach rechts Nach links Digitale Trimmtasten (Werkseinstellungen: DT1: Trimm Lenkung, DT2: Trimm Gas, DT3: Kanal 3, DT4: Kanal 4, DT5: D/R Lenkung, DT6: ATL Bremsrate)

  • Seite 19: Mechanisches Atl Einstellen

    Mechanisches ATL einstellen Der Hub des Gas /Bremstriggers kann bremsseitig verändert werden. Nehmen Sie bei Be- darf die Einstellung wie folgt vor. Vorgehensweise Drehen Sie an der Einstellschraube, indem Sie einen 1.5mm Inbusschlüssel verwenden. (Ein Drehen an der Schraube verändert die Einstellung) *Ein Drehen im Uhrzeigersinn verkleinert den Bremshub.

  • Seite 20: Position Der Gastrigger - Einheit Verändern

    Position der Gastrigger - Einheit verändern Der Gastrigger kann als Ganzes bei Bedarf in Längsrichtung verschoben werden. Vorgehensweise Lösen Sie die Konterschraube der Triggereinheit mithilfe eines 2.0mm Inbusschlüssel (Ge- genuhrzeigersinn). Hinweis Schraube nicht zu weit lösen, sie fällt sonst E i n s t e l l u n g n u r i n n e r h a l b der gestrichelten Markierung heraus.

  • Seite 21: Wechseln Der Lenkradposition & Umbau Für Linkshand - Betrieb

    Wechseln der Lenkradposition & Umbau für Linkshand – Betrieb Wechseln der Lenkradposition Umbau für Linkshand - Betrieb Die Lenkradposition kann mittels beilie- Das Lenkrad kann wahlweise auf beiden Ge- gendem Adapter nach unten versetzt werden häuseseiten montiert werden. (Drop-Down). Lenkrad-Position Winkel einstellbar Der Winkel des Lenkrades kann durch Verdrehung des Lenkrades - Einheit eingestellt werden.

  • Seite 22: Vorgehensweise Umbau Des Lenkrad-Positions Adapter

    Vorgehensweise Umbau des Lenkrad - Positions Adapter (Drop - Down) - Benötigt Inbus-Schlüssel (2.5mm), Batterie aus Batteriefach entfernen. - Die Länge der zu verwendenden Schrauben variiert. Beim Zusammenbau die entsprechenden Längen beachten Die beiden Schrauben der Lenkradeinheit entfernen Mit einem 2.5mm Inbus, die Schrauben komplett rausdrehen.
  • Seite 23 Kabelstrang von hinten vorsichtig durch die Öffnung des Adapters führen und mit der Ein- heit verbinden. Es sind mehrere Positionen für den Lenkwinkel möglich. - Schrauben Länge 2.6x19 beachten. Kabel nicht beschädigen oder einklemmen. - 2.6 x 19 Schrauben im Zubehörbeutel enthalten. - Markierung auf der Lenkrad - Einheit beachten.

  • Seite 24: Umbauen Auf Linkshand

    Die fertig montierte Lenkrad – Einheit wieder einbauen. (3.0 x 12mm Schrauben ) Mit einem 2.5mm Inbus arbeiten. Kabel beim Einsetzen der Einheit nicht einklemmen. Die Einheit wie abgebildet in der Reihenfolge 1->2 einfädeln. 3.0 x 12mm Schrauben Komplette Einheit Umbauen auf Linkshand –...

  • Seite 25: Die Ladeport - Einheit Auf Der Ge

    Ladeport –Einheit Die Ladeport – Einheit auf der ge- genüberliegenden Seite wieder mit der Diese 2 Schrauben wieder festziehen Platine verbinden. Die Einheit mithilfe eines 2.5mm Inbus wieder am Gehäuse fixieren. Nun den Anschluss der Lenkrad – Einheit auf der gegenüberliegenden Seite verbin- den und die Einheit am Gehäuse wieder einsetzen.

  • Seite 26: Vorgehensweise Bei Der Verwendung Des Lenkwinkel-Adapters

    Wo der Einsatz von Telemetrie untersagt ist (zBsp Renn-Teilnahme), kann der jewei- lige Status der Funktion auf der Gehäuse- seite angezeigt werden. Eine leuchtende LED bestätigt, dass die Telemetrie Funktion der 7PX ausgeschaltet ist. Telemetrie Status - LED (leuchtet wenn Telemetrie AUS ist)

  • Seite 27: Hinweise Zur Antenne Der T7Px

    Hinweise zur Antenne der T7PX Hinweise zur schwenkbaren Antenne Antenne kann maximal um Antenna Antenne Antennenabstrahlung 90° geschwenkt werden. Weiterdrehen beschädigt die Antenne dauerhaft. Die Abstrahlung der Radiowellen ist je nach Umgebung in der 90°- Position besser als waagrecht. Verwenden Sie deshalb vorwieg- end die 90°- Position.

  • Seite 28: Hinweise Zur Microsd - Karte (Separat Zu Erwerben)

    Die aufgezeichneten Telemetriedaten auf der microSD-Karte müssen zur Einsicht auf dem PC/ Laptop zuerst in eine .csv-Datei umkonvertiert werden. Dazu muss die Freeware „Te- lemetry data log converter“ ( siehe www.arwico.ch-> Download-> Futaba Users ) installiert werden. Wenn eine Telemetrie - Aufzeichnung kopiert oder verschoben werden soll, müssen...

  • Seite 29: Installation

    Installation Anschlussschema Verbinden Sie den Empfänger mit den Servos entsprechend der Abbildung, unter Berücksich- tigung Ihres vorliegenden Modells. Das Anschlussschema ist nur ein Beispiel. Die Verbindungen des Motors an den Regler und an die Batterie können je nach verwendetem Reglertyp variieren. Servos sowie Motorregler sind separat zu erwerben.

  • Seite 30: Hinweise Zum Einbau Der Rc-Anlage

    Hinweise zum Einbau der RC - Anlage Warnung Empfänger (Empfängerantenne) Antennenkabel nicht kürzen oder bündeln Antennenkabel nicht mit Kabeln des Motorreglers bündeln Mindestabstand des Antennenkabels 1cm von stromführenden Kabeln anderer Komponenten Kein Antennenhalter aus Metall verwenden auf anderen leitenden Materialien Antennenhalter möglichst nahe am Empfänger verbauen Eine Verwendung der Anlage mit gekürzter oder beschädigter Antenne kann zu Störungen im Betrieb bis zum Kontrollver- lust Ihres Modells führen.

  • Seite 31: Grundlegende Einstellungen

    Grundlegende Einstellungen Vorbereitung des Senders Bevor Sie mit der Einstellung der Funktionen beginnen, überprüfen Sie die folgenden Posi- tionen. (Darstellung zeigt das LCD-Display nach dem Einschalten) Nach dem Einschalten der T7PX erscheint jeweils der zuletzt gewählte Modellspeicher - in diesem Falle den Modellspeicher No.1. Um den Modellspeicher zu wechseln, benutzen Sie die Modell Auswahl Funktion im Modell Menue.

  • Seite 32: Übertragungssytem Wechseln & Empfänger Binden

    Übertragungssystem wechseln & Empfänger binden Zuerst wird der richtige Empfängertyp (Übertragungssystem) an der Fernsteuerung ausgewählt, anschlies- send wird der Empfänger mit der Fernsteuerung gebunden. Nach dem Bindungsprozess ist der Empfänger mit einer ID-Nummer im Sender eindeutig gesetzt und somit der Empfang eines Fremdempfängers unter- bunden.
  • Seite 33 Wenn Sie mit der Einstellung hier angelangt sind und das Übertragungssystem FASST / S- FHSS gewählt haben, können Sie direkt bei „Empfänger binden ausser T-FHSS“ auf der nächsten Seite weitermachen. Für T-FHSS SR / T-FHSS fahren Sie hier weiter mit Schritt Nr Sender und Empfänger in einen Abstand von ca 50cm bringen (Antennen dürfen sich nicht berühren) und anschliessend Stromversorgung an Empfänger anlegen.

  • Seite 34: Empfänger Binden Ausser T-Fhss

    LED des Empfängers auf grün ( konstant ) Hinweis: Sollten sich weitere Futaba – Sender eingeschaltet im näheren Umfeld des zu linkenden Empfängers befinden, besteht die Gefahr, dass sich der Empfänger mit einem Sender aus dem nahen Umfeld bindet ! Die Empfänger - LED ist dann ebenfalls grün. Bitte überprüfen Sie nach dem Bindungs –...

  • Seite 35: Response Mode/ Sr Mode Prüfen

    Response Mode / SR Mode prüfen Überprüfen Sie den eingestellten Response Mode / SR Mode, ob die verwendeten Servos etc harmonieren. Sehen Sie dazu auch die Tabelle auf der nächsten Seite T-FHSS T-FHSS SR Response Mode Digital / SR - Mode wird angezeigt. Analog wird angezeigt Das SR - Symbol erscheint nur beim jeweiligen Kanal, wo SR-...
  • Seite 36 Stellen Sie sicher, dass die Empfängereinstellungen und die verwendeten Servos entsprechend der aufgeführten Tabelle verwendet werden. Andernfalls kann es zu Fehlfunktionen und / oder Beschädigungen des Fernsteuersystems kommen. Futaba kann nicht in jedem Fall eine 100% Funktion gewährleisten, wenn Komponenten von Drittanbietern eingesetzt werden.

  • Seite 37: Gas-/Bremsverhältnis Überprüfen

    Gas- / Bremsverhältnis überprüfen - Das Verhältnis des Gas- und Bremsweges des Servo kann eingestellt werden. Je nach Bedürfnis können die Einstelllungen 50:50, 70:30, 100:0 gewählt werden. Die Einstellung sehen Sie im Linkage - Menu in der Funktion „Gashebel“. Die Funktion wird an anderer Stelle in dieser Anleitung genau erklärt.

  • Seite 38: Dual Rate Lenkung Dt5

    - Dual Rate Lenkung DT5 Werkseitig ist die Trimmtaste DT5 der Dual Rate Lenkung zugewiesen. Wenn Sie DT5 betätigen, können Sie den aktuellen Wert im Display in der Zeile „D/R“ überprüfen. Wenn Sie die Zuweisung von DT5 ändern, überprüfen Sie die neue Position der Trimmtaste im Display auf ihre Richtigkeit. Stellen Sie anschliessend die Dual Rate Lenkung auf den Wert 100%.

  • Seite 39: Die Funktionen In Einer Übersicht

    Die Funktionen in einer Übersicht Menueauswahl Mit der HOME-Taste und dem LCD- Touchscreen lässt es sich bequem durch alle Funk- tionen der T7PX navigieren. In dieser Anleitung werden zweierlei Fingersymbole dar- gestellt, welche sich in ihrer Anwendung unterscheiden. HOME –Taste oder auf LCD HOME- Taste länger ge- –...

  • Seite 40: Home - Taste Programmieren

    HOME - Taste programmieren Der HOME –Taste kommt in der Bedienung der T7PX eine wichtige Funktion zu. Sie kann entweder kurz gedrückt, oder gedrückt und gehalten werden. Die Betätigung der HOME- Taste ab dem Startbildschirm hat wiederum eine andere Funktion als eine Betätigung der HOME- Taste inmitten eines Einstellungsbildschirmes.

  • Seite 41: Eingabe / Änderung Von Werten

    Eingabe / Änderung von Werten Egal in welcher Funktion Sie sich gerade befinden – Wenn Sie einen Wert ändern möchten, müssen Sie diesen antippen. Dadurch wird im Einstellbildschirm unten das Eingabefeld geöffnet, welches [-], [+] und [reset] enthält. Nun lässt sich der entsprechende Wert bequem erhöhen / verringern, wieder auf Werkseinstellung setzen.( [reset] nicht bei allen Werten möglich.) Im Beispiel hier wird der Endanschlag nach rechts für das...

  • Seite 42: Benutzermenue

    Benutzermenue (User Menu) Sie haben die Möglichkeit, sich ein eigenes Benutzermenue zu kreieren, womit Sie auf die 8 wichtigsten Funktionen jederzeit schnell zugreifen können. Es kann für jeden Modell- speicher ein eigenes Benutzermenue angelegt werden. Die Benutzermenues lassen sich auch mit der „MODEL COPY“- Funktion auf andere Modellspeicher kopieren.

  • Seite 43: Auflistung Der Funktionen

    Auflistung der Funktionen Funktion Funktionsbeschreibung Seite Backlight brightness setting / dimming time setting / touch panel correction Hintergrundbeleuch- Display tung, Displayeinstellung, Touchpanel Einstellungen Information Nutzername, Sprache Menueführung, Softwarestand, Herstellerangaben Sound Lautstärke einstellen Tasten, Sprache, Alarm Batterie Batteriealarm / Senderakku , Auto Power - OFF Funktion Datum und Zeit Datum und Uhr einstellen, Timer Anzeigemode wählen, Betriebszähler resetten LED Einstellung...

  • Seite 44: Funktionsliste

    4WS Mixing Lenkmischer für Fzge mit 4 Rad – Lenkung Duo Regler 2 getrennte Fahrtenregler mischen ( Crawler) CPS Mixing Mischer für Steuerung der Futaba CPS - 1 LED – Unit Mixing Tank Lenk – Mischer für Kettenfahrzeuge Program. Frei programmierbare Mischer 1 – 5...

  • Seite 45: Gesamtübersicht Menueführung

    Gesamtübersicht Menueführung Empfänger Servo Monitor Gashebel Kanal Umpolung 27/47 Home Screen Basis Menue-1 Sub Trim End Punkt Fail Safe Beschleuni- gung 55 Menu Screen Geber Auswahl Schalter Aus- Condition Gasvorwahl Basis Menue-2 wahl 64 D/R,ATL Kanal Limiter Kanal Ein- stellung 70 Modell Auswahl Modell Kopie Modell Name...

  • Seite 46: Funktion Übersicht

    Funktion Übersicht Expo Kurve Geschwindig- Traktionskont. A.B.S Start Motor Aus Racing Menue keit 79 Home Screen Mischer Menue-1 Lenk Mischer Brems Mischer Kreisel Mischer 4WS Mischer Duo Regler Menu Screen CPS Mischer Tank Mischer Programm Tilt Mischer 117 Mischer Menue-2 Display Information Sound...

  • Seite 47: Funktionen Im Detail

    Funktionen im Detail Empfänger Mit dieser Funktion werden die RC- Komponenten Empfänger / Servo / Übertragungssys- tem / Response – Mode aufeinander abgestimmt. Das Einstellverfahren des Empfängers sowie der Bindeprozess sind in dieser Anleitung be- reits vorgängig beschrieben worden. Linkage Menue Empfänger Menueauswahl Startbildschirm...

  • Seite 48: Servo Reserve

    Servo Reverse Mit dieser Funktion lassen sich die Steuereingaben / Servoausschläge der Kanäle 1- 4 (S-FHSS: Kanäle 1- 7) umkehren. Trimmer sowie Sub Trim für den jeweiligen Kanal vorgängig in Neutralposition bringen - andernfalls kann sich die Servo - Mittelposition verschieben. Linkage Menue Servo Reverse Menueauswahl...

  • Seite 49: Sub Trim

    Sub Trim Benutzen Sie diese Funktion zur präzisen Nullstellung der Servos (Gas, Lenkung, Kanal 3, Kanal 4). Linkage Menue Sub Trim Menueauswahl Startbildschirm Menu-1 Menu-2 Zur 2.Seite Bei S-FHSS (analog) sind die Kanäle 5 - 7 auf der 2.Seite dar- Sub Trim beeinflusst den Servoweg - möglichst gestellt.

  • Seite 50: Endpunkt

    Endpunkt (EPA) Nutzen Sie diese Funktion zur korrekten Grundeinstellung der Servowege links / rechts ( Lenkung) ebenso wie zur Einstellung des Gasservos und Servos der Kanäle 3 und 4. Die Einstellung der Endanschläge ist wichtig, um später Beschädigungen am Modell oder an der Elektronik zu vermeiden! - Nutzen Sie diese Einstellung auch, wenn Sie ungleiche Lenkungsausschläge links / rechts an Ihrem Modell korrigieren möchten.

  • Seite 51: Lenkung Endpunkte Einstellen (Vorbereitung)

    Linkage Menue Endpunkt Menueauswahl Startbildschirm Menu-1 Menu-2 Zur 2.Seite Lenkung Endpunkte einstellen (Vorbereitung) - Bevor die Endpunkte des Lenkservo definiert werden, muss D/R (Taster DT5) auf 100% gestellt werden.. - Tippen Sie anschliessend auf das Feld „Lenkung links“. Im un- teren Bildrand werden die Tasten zur Editierung eingeblendet.

  • Seite 52: Zusatzkanal - Display

    Gaskanal Endpunkte einstellen (Vorbereitung) Einstellen - Tippen Sie auf die [+] und [-] - Bevor die Endpunkte des Gasservo definiert werden,muss die Tasten Bremsrate (Taster DT6) auf 100% gestellt werden. - Rückkehr zur Werkseinstellung mit [Reset] - Tippen Sie anschliessend auf das Feld „Gas vorwärts“. Im un- teren Bildrand werden die Tasten zur Editierung eingeblendet.

  • Seite 53: Failsafe/ Batterie Failsafe-Funktion

    Failsafe / Batterie Failsafe - Funktion Diese Funktion dient der Programmierung einer Notsituation, welche im Falle eines Signal- verlustes oder bei zu schwacher Batteriespannung eingenommen werden soll. -Failsafe Mode Mit dieser Einstellung fahren die Servos auf eine vorbestimmte Postion im Falle eines Signalverlustes des Empfängers.

  • Seite 54: Failsafe Einstellen

    Failsafe Mode wählen (Vorbereitung) - In der Spalte „Mode“ den gewünschten Kanal an- tippen. Es öffnet sich die Auswahlliste mit den Fail- safe Modi. (Mode wählen) Durch Antippen, den gewünschten Mode aus- wählen. Mit [Löschen] wird die Auswahl gecan- celled. (Sie können Failsafe für jeden Kanal indi- Fail safe mode viduell auswählen) Off, Hold, Fail-safe...

  • Seite 55: Beschleunigungs-Funktion (Gaskanal)

    Beschleunigungs - Funktion (Gaskanal) Mit dieser Funktion lässt sich die Reaktionszeit des Modells beim Rennstart verkürzen. Dabei wird die Gaskurve nicht wie bei Exponential als Ganzes beeinflusst, sondern lediglich das Servo aus der Neutralposition heraus möglichst schnell auf einen vorgegebenen Wert gefahren. Anschliessend bleibt Reaktion des Gasservos wieder linear entsprechend der Gaskurve.

  • Seite 56: Einstellen Der Beschleunigungs-Funktion

    Einstellen der Beschleunigungs - Funktion (Vorbereitung) Einstellen Tippen Sie auf die [+] und [-] - Tippen Sie auf das Feld „Vorwärts“. Im unteren Bildrand werden Tasten Rückkehr zur Werkseinstellung die Tasten zur Editierung eingeblendet. mit [Reset] (Beschleunigung für „Vorwärts“ einstellen) Mit den Tasten (+) und (-) den gewünschten Wert einstellen.

  • Seite 57: Gashebel-Funktion

    Gashebel – Funktion Dieses Menue beinhaltet 2 Funktionen: - Servo Neutral Modus Die Neutralposition des Servos lässt sich in 3 Positionen programmieren .Somit ergeben sich die 3 verschiedenen Gas / Brems Verhältnisse von 70:30, 50:50, 100:0. - Bremse Neutral Funktion Wenn der Gastrigger auf neutral steht, kann mit „Bremse neutral“...
  • Seite 58 Bremse Neutral Rate Bremse Neutral - Funktion einstellen (Vorbereitung) - Vorgängig müssen Sie im Menü Schalterauswahl der Funktion Bremse Neutral einen Schalter zuweisen. Durch Antippen von „Schalter Auswahl“ gelangen Sie direkt in die Schalter Auswahl – Funktion, wo sie einen Schalter für „Bremse Neutral“...

  • Seite 59: Servomonitor

    Servomonitor Nutzen Sie die praktische Funktion der graphischen Darstellung von Servobewegungen. Sie sind ein ideales Hilfsmittel zur Überprüfung von Laufrichtungen, Mischerprogrammierun- gen, Geberzuweisungen etc. Linkage Menue Servomonitor Menueauswahl Startbildschirm Menu-1 Menu-2 Zur 2.Seite Bei S-FHSS (analog) sind die Kanäle 5 - 7 auf der 2.Seite dargestellt.

  • Seite 60: Atl Bremse Einstellen

    Dual – Rate, ATL Bremse (D/R, ATL) Dual – Rate Lenkung Die Ausschläge der Lenkung nach links und rechts werden simultan eingestellt. Normaler- weise ist die Funktion der Trimmtaste DT5 zugewiesen. Wenn DT5 bereits belegt ist, kann Dual – Rate auch hier auf diesem Einstellbildschirm verstellt werden. ATL Bremse Die Nachjustierung der Bremswirkung ist normalerweise der Trimmtaste DT6 zugewiesen.

  • Seite 61: Geberauswahl-Funktion

    Geberauswahl – Funktion In diesem Einstell - Menü wird festgelegt, welche Funktion mit welchem Geber gesteuert werden soll. Ebenso können hier die Wirkrichtung des Gebers ( Normal / Reverse) sowie die Schrittlänge ( Anzahl Steps pro Tastendruck ) bestimmt werden. Zur Auswahl stehen die Trimmgeber DT1 ~DT6 sowie der Drehregler DL1.

  • Seite 62: Verhältnis Eingestellter Wert (Step) Und Schrittlänge

    (Wirkrichtung des Gebers auswählen) Einstellen - Tippen Sie auf [NOR] oder Tippen Sie auf [NOR] oder [REV], um die [REV] NOR -> normal, REV -> umgekehrt Wirkrichtung festzulegen. (Schrittlänge je Tastendruck festlegen) Einstellen Tippen Sie auf das Feld [Step]. “. Im unteren Tippen Sie auf die [+] und [-] Tasten Bildrand werden die Tasten zur Editierung...

  • Seite 63: Verzeichnis Der Funktionen ( Dt1 ~ Dt6 , Drehregler Dl1)

    Verzeichnis der Funktionen ( DT1 ~ DT6 , Drehregler DL1) Abkürzung auf dem Abkürzung auf dem Funktion Name, etc Menübildschirm Grundbildschirm Lenk –Trimmung Lenk –Trimmung Trimmung Lenkung Gas – Trimmung Gas – Trimmung Trimmung Gas Kontrolle Kanal 3 bis 7 ( Kanal 5 bis 7: nur mit S-FHSS ) Kanal 3 bis Kanal 7 Geber Kanal 3 bis Kanal 7 Geber Klappen...

  • Seite 64: Schalterauswahl-Funktion

    Schalterauswahl – Funktion Legen Sie in diesem Menue fest, welche Funktionen mit den Schaltern PS1 ~ PS6, dem Lenkungsschalter SS sowie dem Triggerschalter TS gesteuert werden sollen. Ebenso kann die Wirkrichtung des Schalters als auch die Funktionsweise des Schalters festgelegt werden. - Der Schalter PS6 ist im Drehgeber DL1 integriert.
  • Seite 65 Einstellen (Wirkrichtung des Schalters auswählen) - Tippen Sie auf [NOR] oder [REV] Tippen Sie bei „Richtung“ auf [NOR] oder NOR -> normal, REV -> umgekehrt [REV], um die Wirkrichtung festzulegen. (Typ des Schalters auswählen) Tippen Sie bei „Typ“ auf [Nor] oder [Memo], Einstellen um die Art des Schalters festzulegen.
  • Seite 66 Verzeichnis der Funktionen ( PS1 ~ PS6 , Trigger Schalter TS, Lenkradschalter SS ) Abkürzung auf dem Menübildschirm Beschreibung der Funktion Kanal 3 bis Kanal 7- Geber Kontrolle Kanal 3 bis 7 ( Kanal 5 bis 7: nur mit S-FHSS ) Condition2 2te Condition EIN / AUS Programm Mischer 1 bis 5...

  • Seite 67: Gasvorwahl

    Gasvorwahl Die Funktion Gasvorwahl muss vorgängig im Menü Schalterauswahl einem Schalter zugewiesen werden. Mit dieser Funktion kann die Leerlaufeinstellung zum Starten eines Verbrennermotors an- gehoben werden. Des weiteren kann zum Beispiel die Bremsfunktion unterbunden werden, wenn der Motor während der Fahrt abgestellt wird ( RC - Car). Die Funktion kann, sofern gewünscht, auch in einem Modell mit Elektroantrieb eingesetzt werden.

  • Seite 68: Gasvorwahl-Funktion Einstellen

    Gasvorwahl - Funktion einstellen (Vorbereitung) - Vorgängig müssen Sie im Menü Schalteraus- wahl der Funktion Gasvorwahl einen Schalter zuweisen. Durch Antippen von „Schalter Aus- wahl“ gelangen Sie direkt in die Schalter Aus- wahl – Funktion, wo Sie einen Schalter für „Gasvorwahl“...

  • Seite 69: Kanal Limiter-Funktion

    Kanal Limiter – Funktion Bei Mischerprogrammierungen kann es vorkommen, dass der ursprünglich gewollte max- imale Servoweg übersteuert wird. Die Kanal Limiter – Funktion definiert die maximal möglichen Servoausschläge, welche im Betrieb nicht überschritten werden können. Basis Menue Kanal Limiter Menueauswahl Startbildschirm Menu-1 Menu-2...

  • Seite 70: Kanaleinstellung

    Kanaleinstellung Diese Funktion erlaubt es, Gas und Lenkung jedem beliebigen Kanal zuzuweisen. Sie können Gas und Len- kung mit jedem beliebigen Steuergeber bedienen respektive mit dem Gastrigger und dem Lenkrad andere Funktionen steuern. Basis Menue Kanaleinstellung Menueauswahl Startbildschirm Menue-1 Menue-2 Auswahl von Gas / Lenkung (Kanal einstellen) Tippen Sie auf den Kanal ihrer Wahl und...

  • Seite 71: Condition-Funktion

    Condition – Funktion Für bestimmte Funktionen lässt sich per Tastendruck eine zweite Einstellung (Condition) abrufen. So können Sie zum Beispiel innerhalb eines Modellspeichers zwei verschiedene Dual - Rate Einstellungen für die Lenkung abrufen. Diese zweite Condition kann für jeden Modellspeicher eingestellt werden. -Die Funktionen, bei welchen eine zweite Condition eingestellt werden kann, haben jeweils auf dem Menübildschirm oben eine Nummer „1“...

  • Seite 72: Condition-Funktion Einstellen

    Condition Funktion einstellen (Vorbereitung) - Definieren Sie in der Funktion „Schalterauswahl“ einen Schalter für die Funktion Condition. Einstellen Tippen Sie auf [ON] oder [OFF] (Funktion ON / OFF) Durch Antippen bei „Mode“ die Funktion auf “ON“ stellen. „OFF“: Funktion AUS „ON“: Funktion EIN Die Felder „Kopie Condition“...

  • Seite 73: Expo Kurve

    Expo Kurve Lenk - Kurve Mit dieser Funktion wird die Empfindlichkeit des Lenk - Servo um die Neutralposition verändert- ohne den Servoweg zu beeinflussen. Mit der Feintrimmung kann die Kurve für links und rechts getrennt justiert werden. Lenk – Kurve Menueauswahl Racing Menue Expo Kurve...

  • Seite 74: Lenk-Kurven Typ "Expo" Einstellen

    Lenk – Kurven Typ „Expo“ einstellen Einstellen (Vorbereitung) - Tippen Sie auf die [+] und [-] -Tippen Sie auf den Kurventyp und wählen Sie [Expo]. Tasten - Rückkehr zur Werkseinstellung mit [Reset] Tippen Sie auf das Feld bei „ Exp Rate“. Im unteren Bildrand werden die Tasten zur Möglicher Bereich -100 ~ 0 ~ 100...

  • Seite 75: Gas-Kurve

    Gas – Kurve Mit dieser Funktion wird die Empfindlichkeit des Gasservo / Gaskanal bereichsweise verän- dert - ohne den Servoweg zu beeinflussen. Sie können aus 3 verschiedenen Kurventypen auswählen (EXP / VTR / Kurve). Racer Tipp Bei Streckenverhältnissen mit viel Grip wählen Sie jeweils eine positive Einstellung (schnell).
  • Seite 76 Gas – Kurven Typ „Expo“ einstellen (Vorbereitung) Einstellen -Tippen Sie auf den Kurventyp und wählen Sie [Expo]. - Tippen Sie auf die [+] und [-] Tasten - Rückkehr zur Werkseinstellung Tippen Sie auf das Feld bei „ Exp Rate“. mit [Reset] Im unteren Bildrand werden die Tasten zur Möglicher Bereich Editierung eingeblendet.
  • Seite 77 Einstellen Gas – Kurven Typ „Kurve“ einstellen - Tippen Sie auf die [+] und [-] (Vorbereitung) Tasten - Rückkehr zur Werkseinstellung -Tippen Sie auf den Kurventyp und wählen Sie [Kurve]. mit [Reset] Möglicher Bereich Tippen Sie auf das Feld bei „ Punkt Rate“. -0 ~ 100 Im unteren Bildrand werden die Tasten zur Punkt...

  • Seite 78: Brems-Kruve

    Brems – Kurve Mit dieser Funktion wird die Empfindlichkeit des Gasservo / Gaskanal auf der Bremsseite bereichsweise verändert - ohne den Servoweg zu beeinflussen. Sie können aus 3 verschiedenen Kurventypen auswählen (EXP / VTR / Kurve). Wenn in der Gashebel – Funktion ein Gas - / Bremsverhältnis von 100:0 gewählt wurde ( z.Bsp für Boote ), ist diese Einstellung hier nicht möglich.

  • Seite 79: Geschwindigkeit

    Geschwindigkeit Geschwindigkeit Lenkung Eine zu schnelle Lenkung kann unter Umständen zu Untersteuern, Geschwindigkeitsverlust oder Drehern führen. Mit dieser Funktion kann die Lenkung entsprechend angepasst / ver- feinert werden. Untersteuern Schleudern sanftes Einlenken Ohne Funktion Mit Geschwindigkeits – Funktion Funktionsweise - Diese Funktion reduziert die Geschwindigkeit des Lenkservo - Ausschlags. - Die Lenkgeschwindigkeit kann beim Ein- lenken wie auch beim Auslenken separat eingestellt werden.

  • Seite 80: Einstellen Der Lenkungsgeschwindigkeit

    Einstellen Einstellen der Lenkungsgeschwindigkeit - Tippen Sie auf die [+] und [-] Tasten - Rückkehr zur Werkseinstellung mit [Reset] (Funktion in Richtung „einlenken“ einstellen) Möglicher Bereich: Tippen Sie auf das Feld bei „ Hin“. Im unteren 1 ~ 100 Bildrand werden die Tasten zur Editierung Werkseinstellung: 100 eingeblendet.

  • Seite 81: Gas- Geschwindigkeit

    Gas – Geschwindigkeit Abrupte Gasstösse auf Pisten mit wenig Grip führen meistens nur zu durchdrehenden Rädern anstatt das Modell richtig zu beschleunigen. Mit der Funktion Geschwindigkeit auf dem Gaskanal kann neben einer op- timalen Beschleunigung des Modells auch ein geringerer Stromverbrauch der Batterie erreicht werden. Mit Funktion „Gas Geschwindigkeit“...
  • Seite 82 Einstellen Einstellen der Gasgeschwindigkeit Mode 1 (gesamter Bereich) - Tippen Sie auf die [+] und [-] (Vorbereitung) Tasten. - Rückkehr zur Werkseinstellung -Tippen Sie auf das Feld „Mode“ und wählen Sie [1]. mit [Reset] Möglicher Bereich: (Geschwindigkeit für den gesamten Be- 1 ~ 100 reich, in Gasrichtung („hin“) einstellen) Werkseinstellung: 100...

  • Seite 83: Einstellen Der Gasgeschwindigkeit Mode 3 ( 3 Bereiche) (Vorbereitung)

    Einstellen (Geschwindigkeit für die bereiche low und high, in Richtung - Tippen Sie auf die [+] und [-] Tasten Neutral („zurück“) einstellen) - Rückkehr zur Werkseinstellung Tippen Sie auf das Feld bei „ Zurück“. mit [Reset] Im unteren Bildrand werden die Tasten Möglicher Bereich: high und zur Editierung eingeblendet.
  • Seite 84 Einstellen (Geschwindigkeit für die Bereiche low, mittel und high, in - Tippen Sie auf die [+] und [-] Tasten Richtung Neutral („zurück“) einstellen) - Rückkehr zur Werkseinstellung Tippen Sie auf das Feld bei „ Zurück“. Im mit [Reset] unteren Bildrand werden die Tasten zur Möglicher Bereich: high, mid- Editierung eingeblendet.

  • Seite 85: A.b.s. Funktion

    A.B.S. Funktion Diese Funktion wird benutzt, um ein Blockieren der Räder beim Bremsen zu vermeiden, denn blockierende Räder sind nicht lenkbar und das Auto schiebt unkontrolliert aus der Kurve. Funktionsweise - Beim Bremsen pulsiert das Gas / Brems - Servo, vergleichbar mit Ohne "A.B.S"...

  • Seite 86: A.b.s. Funktion Einstellen

    - Verzögerung (Delay) Bestimmen Sie hier die Verzögerungszeit, nach der die ABS - Bremsung einsetzt. Bei einer Einstellung von „0“ greift die Stotterbremse sofort wenn der Gastrigger betätigt wird. Ein Wert von „50“ entspricht einer Verzögerung von ca 0.7 Sekunden und ein Wert von „100“ entspricht etwa 1.4 Sekunden Verzögerung. - Wiederhol - Geschwindigkeit ( Cycle Speed): Bestimmen Sie hier die Dauer einer Bremsperiode.
  • Seite 87 Einstellen - Tippen Sie auf die [+] und [-] (Verzögerung einstellen) Tasten - Rückkehr zur Werkseinstellung Tippen Sie auf das Feld bei „ Verzögerung“. mit [Reset] Im unteren Bildrand werden die Tasten zur Editierung eingeblendet. Mit den Tasten (+) Möglicher Bereich: und (-) nun den gewünschten Wert für „Ver- 0 ~ 100 Werkseinstellung: 0...

  • Seite 88: Grossmodelle 1:5 Mit Mehr Als 1 Bremsservo

    Einstellen (Trigger Punkt einstellen)Tippen Sie auf das Feld bei „ Trigger - Tippen Sie auf die [+] und [-] Tasten Punkt“. Im unteren Bildrand werden die Tasten zur Editierung - Rückkehr zur Werkseinstellung eingeblendet. Mit den Tasten (+) und (-) nun den gewün- mit [Reset] schten Wert eingeben.
  • Seite 89 Schalter auswählen Um die ABS – Funktion einzuschalten, im Menü Schalter Auswahl die entsprechenden Schalter PS1- PS6 zuordnen. Drehregler / Trimmtaster Im Menü Geber Auswahl können die Trimmtaster DT1-DT6 oder der Drehregler (DL1) zur Veränderung der A.B.S. Einstellungen festgelegt werden. Einstell - Beispiel für A.B.S.

  • Seite 90: Traktionskontrolle

    Traktionskontrolle Bei Pistenverhältnissen mit wenig Grip und vielen Kurven ist ein sanfter Umgang mit dem Gaszug nötig, damit das Modell nicht abdriftet. Die Funktion Traktionskontrolle erlaubt es hier, durch pulsierendes Gasgeben ein Durchdrehen der Räder zu unterbinden, sodass im- mer die bestmögliche Traktion an den Antriebsrädern gewährt bleibt. Funktionsweise -Beim Gasgeben pulsiert das Gas / Brems –...

  • Seite 91: Verzögerung (Delay)

    - Verzögerung (Delay) Bestimmen Sie hier die Verzögerungszeit, nach der die Traktionskontrolle einsetzt. Bei einer Einstellung von „0“ greift die Funktion sofort wenn der Gastrigger betätigt wird. Ein Wert von „50“ entspricht einer Ver- zögerung von ca 0.5 Sekunden und ein Wert von „100“ entspricht etwa 1.0 Sekunden Verzögerung. - Wiederhol - Geschwindigkeit ( Cycle Speed): Bestimmen Sie hier die Dauer einer Pulsier - Periode.
  • Seite 92 Einstellen (Verzögerung einstellen) - Tippen Sie auf die [+] und [-] Tasten Tippen Sie auf das Feld bei „ Verzöge- - Rückkehr zur Werkseinstellung rung“. Im unteren Bildrand werden die mit [Reset] Tasten zur Editierung eingeblendet. Mit den Tasten (+) und (-) nun den gewün- Möglicher Bereich: schten Wert für „Verzögerung“...

  • Seite 93: Schalter Auswählen

    Einstellen (Trigger Punkt einstellen) - Tippen Sie auf die [+] und [-] Tasten Tippen Sie auf das Feld bei „ Trigger Punkt“. Im unteren Bildrand - Rückkehr zur Werkseinstellung werden die Tasten zur Editierung eingeblendet. Mit den Tasten (+) mit [Reset] und (-) nun den gewünschten Wert eingeben.

  • Seite 94: Start-Funktion

    Start – Funktion Auf einer Piste mit wenig Grip führt ein Startvorgang mit zu viel Gas unweigerlich zu durchdrehenden Rädern. Mit der Start - Funktion haben Sie nun die Möglichkeit einen Blitz-Start hinzulegen, ohne Durchdrehen der Räder und Ausbrechen des Fahrzeugs. Dazu wird das Gasservo auf eine voreingestellte Position bewegt, auch wenn der Gashebel auf Vollgas gezogen wird.
  • Seite 95 Einstellen (Trigger Punkt einstellen) - Tippen Sie auf die [+] und [-] Tippen Sie auf das Feld bei „ Trigger Tasten - Rückkehr zur Werkseinstellung Punkt“. Im unteren Bildrand werden die mit [Reset] Tasten zur Editierung eingeblendet. Mit den Tasten (+) und (-) nun den gewünschten Trigger Punkt: Wert eingeben.

  • Seite 96: Motor Aus-Funktion

    Motor Aus – Funktion Diese Funktion wird über einen Schalter betätigt. Ein Drücken des Schalters lässt das Gasservo in eine vorbestimmte Position (Motor Aus) fahren - unabhängig der Position des Gastriggers.So kann der Verbrennungsmotor jederzeit schnell und zuverlässig abgestellt werden. ( Schalter festlegen im Menü Schalter - Auswahl ) Menueauswahl Racing Menue Motor Aus...
  • Seite 97 (Vor – Auswahl einstellen) *Status der Funktion ON/OFF Bestimmen Sie hier die Position des Gasser- state Einstellen vo / Gaskanals für die Motor Aus – Funktion. - Tippen Sie auf die [+] und [-] Mit den Tasten (+) und (-) nun den gewün- Tasten schten Wert eingeben.

  • Seite 98: Lenk-Mischer

    Lenk – Mischer Diese Misch - Funktion benutzt 2 Servos zur unabhängigen Kontrolle der Lenkung links und rechts. Beide Servos können individuell eingestellt werden, um ein optimales Lenkver- halten zu erreichen. Servo 1 wird dabei Kanal 1 zugewiesen, Servo 2 entsprechend Kanal 3 oder 4. Eine Zu- weisung von Servo 1 oder 2 für linke oder rechte Seite spielt dabei keine Rolle.
  • Seite 99 (Kanal zuweisen) Die Auswahlliste für den Mischkanal wird dargestellt. Wählen Sie für die Mischfunktion ein- en Zusatzkanal. - Wenn alle Kanäle belegt sind, erscheint eine Meldung „kein freier Kanal verfügbar“. Deaktivieren Sie einen an- deren Mischer, um wieder einen freien Kanal zu erhalten. - Mit der Funktion „Kanaleinstellung“...
  • Seite 100 (Lenk – Mischer Rate einstellen) Einstellen Tippen Sie auf das Feld „links“ oder - Tippen Sie auf die [+] und [-] „rechts“ bei Lenk – Mischer Rate. Es öffnen Tasten - Rückkehr zur Werkseinstellung sich die Editierfelder im unteren Bildrand. mit [Reset] Nun können Sie die Werte mit den (+) und (-) Möglicher Bereich Lenkung 2...

  • Seite 101: Lenk-Mischer Einstellen

    Brems – Mischer Diese Funktion wird für Grossmodelle angewendet, wo die Vorderbremse und Hinter- bremse separat eingestellt werden muss. Diese Funktion verwendet Kanal 2 für die Hinter- bremse und Kanal 3 oder 4 für die Vorderbremse, oder steuert die Vorderbremse bei Model- len mit 3 Servos mit den Kanälen 3 und 4.

  • Seite 102: Einstellbildschirm Brems - Mischer On

    Mischer Menue Brems – Mischer Menueauswahl Startbildschirm Menue-1 Menue-2 Einstellbildschirm Brems – Mischer ON Bremse 2 „ON“ Bremse 3 „ON“ Bremse 2 & 3 „ON“ Der Brems - Mischer benötigt jeweils die Kanäle 3 und 4. Sollten Kanal 3 oder 4 bereits durch andere Mischer belegt sein, müssen Sie diese vorgängig ausschalten oder löschen.

  • Seite 103: Kanal Zuweisen)

    (Kanal zuweisen) Die Auswahlliste für den Mischkanal wird dargestellt. Wählen Sie für die Mischfunktion einen Zusatzkanal. - Wenn alle Kanäle belegt sind, erscheint eine Meldung „kein freier Kanal verfügbar“. Deaktivieren Sie einen an- deren Mischer, um wieder einen freien Kanal zu erhalten. - Mit der Funktion „Kanaleinstellung“...
  • Seite 104 (Lenkmischer einstellen) Diese Einstellung wählen, wenn die Brem- swirkung beim Einlenken abgeschwächt Einstellen - Tippen Sie auf die [+] und [-] werden soll. Tasten - Rückkehr zur Werkseinstellung Tippen Sie auf die Mischraten - Felder bei mit [Reset] „Lenkmischer li.“ oder „Lenkmischer re.“. Möglicher Bereich Bremsrate Es öffnen sich die Editierfelder im unteren 100 ~ 0...

  • Seite 105: Kreisel-Mischer

    Kreisel – Mischer Diese Funktion erlaubt es, bis zu 4 Kreiselempfindlichkeiten eines Futaba Car Gyro direkt über die T7PX zu steuern. Zum Umschalten der Kreiselmodi Normal / AVCS über einen Schalter (PS1-PS6) muss dieser zuerst im Menü Schalterauswahl definiert werden.

  • Seite 106: Kreisel-Mischer Einstellen

    Kreisel Mix einstellen (Vorbereitung) - Kreisel am Empfänger anschliessen (Siehe entsprechende Anleitung des verwendeten Krei- sels). - Wenn die Empfindlichkeit über die Fernsteuerung verändert werden soll, die Kreiselsignal - Leitung an Empfänger Kanal 3 oder 4 einstecken. - Wenn die Kreisel - Modi (Normal, AVCS) über die Fernsteuerung gewechselt werden sol- len (Schalter), muss vorgängig ein Schalter im Menü...

  • Seite 107: Kreiselempfindlichkeiten Einstellen)

    Einstellen (Kreisel – Typ auswählen) Wählen Sie 1 empf. / 2 empf. / 4 empf. Tippen Sie auf „Kreisel Typ“ und wählen Sie [1 Empfind.], [2 Empfind.], oder [4 Empfind.] [1 Empfind.]: Nur 1 Empfindlichkeit [2 Empfind.]: Umschalten Empfindlichkeit 1 auf 2 [4 Empfind.]: 4 Empfindlichkeiten einstellen.

  • Seite 108: 4Ws- Mischer

    4WS – Mischer Anwendung für Fahrzeuge mit 4-Rad - Lenkung. Die Vorderachse wird auf Kanal 1, die Hinterachse auf Kanal 3 oder Kanal 4 gesteuert. Es kann die Vorderachse alleine, die Hin- terachse alleine, Hinterachse gleich - oder gegengelenkt werden. Die Auswahl kann auf ein- en Schalter PS1 –...
  • Seite 109 (Kanal zuweisen) Die Auswahlliste für den Mischkanal wird dargestellt. Wählen Sie für die Mischfunktion einen Zusatzkanal. - Wenn alle Kanäle belegt sind, erscheint eine Meldung „kein freier Kanal verfügbar“. Deaktivieren Sie einen an- deren Mischer, um wieder einen freien Kanal zu erhalten. - Mit der Funktion „Kanaleinstellung“...
  • Seite 110 Einstellen (Mischrate Hinterachse einstellen) - Tippen Sie auf die [+] und [-] Tippen Sie auf das Feld bei „Mix Rate Tasten - Rückkehr zur Werkseinstellung hinten“. Es öffnen sich die Editierfelder mit [Reset] im unteren Bildrand. Nun können Sie den Wert mit den (+) und (-) Tasten für den Möglicher Bereich Hinterachse Spurdifferenzwinkel eingeben.

  • Seite 111: Duo Regler

    Duo Regler Für Fahrzeuge mit 2 Motorreglern (ESC). Die Vorderachse wird auf Kanal 2, die Hinter- achse auf Kanal 3 oder Kanal 4 gesteuert. Der Antrieb kann per Schalter auf Front-, Heck-, oder 4WD - Antrieb geschaltet werden. Die Funktion benötigt ein Gas- / Bremsverhältnis von 50: 50 ( siehe Funktion „Gashebel“ ). Mischer Menue Duo Regler Menueauswahl...
  • Seite 112 (Kanal zuweisen) Die Auswahlliste für den Mischkanal wird dargestellt. Wählen Sie für die Mischfunktion ein- en Zusatzkanal. - Wenn alle Kanäle belegt sind, erscheint eine Meldung „kein freier Kanal verfügbar“. Deaktivieren Sie einen an- deren Mischer, um wieder einen freien Kanal zu erhalten. Mit der Funktion „Kanaleinstellung“...

  • Seite 113: Cps-Mischer

    CPS – Mischer Diese Funktion steuert den Schalter für die Futaba CPS-1 Unit. Normalerweise wird die CPS-1 Unit zur Steuerung der Modellbeleuchtung über einen freien Schalter ein- und aus- geschaltet. Mit dieser Funktion lässt sich die CPS-1 Unit mit der Gas- und Lenkungsfunk- tion mischen, sodass die CPS-1 Unit je nach Steuerbefehl ein- / ausgeschaltet wird.
  • Seite 114 (Kanal zuweisen) Die Auswahlliste für den Mischkanal wird dargestellt. Wählen Sie für die Mischfunktion einen Zusatzkanal. - Wenn alle Kanäle belegt sind, erscheint eine Meldung „kein freier Kanal verfügbar“. Deaktivieren Sie einen anderen Mischer, um wied- er einen freien Kanal zu erhalten. Mit der Funktion „Kanaleinstellung“...

  • Seite 115: Tank-Mischer

    Tank – Mischer Diese Funktion ist speziell für das Steuern von Raupenfahrzeugen vorgesehen, indem die erste Raupe über den Gaskanal, die zweite Raupe über den Lenkkanal bedient wird. Mischer Menue Tank- Mischer Menueauswahl Startbildschirm Menue-1 Menue-2 Kanalzuweisung Die linke und rechte Antriebseinheit ist wie dargestellt zugewiesen: Gaskanal Lenkkanal...
  • Seite 116 Hier „ON“ oder „OFF“ wählen (Limit ON / OFF wählen) Die Limit- Funktion limitiert die Maxima- lausschläge des Gas- und Lenkkanals so, dass die Gesamtausschläge des Mischers nicht überschritten werden können. Zum Aktivieren der Funktion bei „Limit“ auf [ON] stellen. „OFF“...

  • Seite 117: Programm-Mischer (1, 2, 3, 4, 5 )

    Programm – Mischer 1 ~ 5 Diese Funktion erlaubt das Mischen zwischen allen 4 Kanälen der Anlage. Die T7PX stellt 5 solcher frei programmierbaren Mischer bereit. Zusätzliche Funktionen -Wenn Kanal 1 oder 2 als Master - Kanal definiert wird, kann die Trimmung für den Slave - Kanal miteinbezogen werden (Trimm Mode) - Master Mix Mode ( proportionale Mischung oder andere Einstellungen mit berück- sichtigen )

  • Seite 118: Programm-Mischer Einstellen

    Programm - Mischer einstellen (Vorbereitung) - Im Menue Schalter Auswahl können Sie einen Schalter für den Mischer definieren. - Auf dem Einstellbildschirm wählen Sie durch Antippen von [Programm Mischer 1 ~5] einen der fünf verfügbaren Mischer. Hier „ON“ oder „OFF“ wählen (Funktion aktivieren) Gehen Sie auf dem Einstellbildschirm auf die 2.Seite der Funktion, indem Sie [1/2] antippen.
  • Seite 119 ( Mischrate A (links, vorwärts) einstellen) Einstellen Bei Rate das linke Feld wie gezeigt an- - Tippen Sie auf die [+] und [-] tippen. Es öffnen sich die Editiertasten, Tasten anschliessend mit den (+) und (-) Tasten - Rückkehr zur Werkseinstellung mit [Reset] den gewünschten Wert für die Mischerrate auswählen.

  • Seite 120: Tilt-Mischer

    Tilt Mischer Für Schiffe mit Aussenbord - Motor wird eine Doppelmischer - Funktion bereitgestellt. Da- bei wird sowohl die Lenkung mit dem 3.Kanal als auch der 3.Kanal mit der Lenkung ge- mischt. Somit können zwei Servos für die Ruder- und Tiltfunktion gemischt werden. Dadu- rch lässt sich ein Aussenbord -Motor resp.
  • Seite 121 (Kanal zuweisen) Die Auswahlliste für den Mischkanal wird dargestellt. Wählen Sie für die Mischfunktion einen Zusatzkanal. - Wenn alle Kanäle belegt sind, erscheint eine Meldung „kein freier Kanal verfügbar“. Deaktivieren Sie einen an- deren Mischer, um wieder einen freien Kanal zu erhalten. Mit der Funktion „Kanaleinstellung“...

  • Seite 122: Timer-Funktion

    Timer – Funktion Die Futaba T7PX hält verschiedene Timer - Varianten bereit- Sie können aus den folgen- den vier Funktionen auswählen: Aufwärts -Timer, Spritverbrauch -Timer, Rundenzähler, Runden-Navigationszähler. Aufwärts -Timer Funktion - Mit dieser Funktion lässt sich die Zeit vom Start bis zum Stopp der Uhr messen.

  • Seite 123: Rundenzähler - Funktion

    Rundenzähler – Funktion Der Rundenzähler kann mit jeder Schalterbetätigung die Rundenzeiten aufzeichnen – bis zu 80 Rundenzeiten insgesamt. - Diese Funktion lässt es auch zu, die Renndauer zu programmieren. Nach Ablauf der eingestellten Zeit ertönt ein Alarmsignal und der Timer wird automatisch gestoppt. Auch hier kann ein Vor - Alarm ge- setzt werden, und jede volle Minute nach dem Start ertönt ein Signal.
  • Seite 124 Menueauswahl Zusatz Menue Timer Startbildschirm Timer auswählen Zuerst Timer Typ im Feld „ Mode“ auswählen. - Die Anzeige variiert je nach Typ des Timers. - Das Beispiel zeigt den Typ „Auf- wärts – Timer“. Zeitanzeige Minuten (m) Sekunden (s) 1/100 Sekunden Racing Timer Typ auswählen (Vorbereitung) Timer auswählen ( Typ)
  • Seite 125 Verwendung des Aufwärts – Timers (Vorbereitung) Wählen Sie den Timer Typ „Aufwärts - Timer“. (Alarm Zeit einstellen) Zur Einstellung Tasten (+) und (-) verwenden Durch Antippen der Felder bei „Alarm“ Alarm Zeit einstellen erscheinen die Editierfelder im unteren OFF, 1 ~ 99 Min. Bildrand.
  • Seite 126 Verwendung des Spritverbrauch – Timers (Vorbereitung) Wählen Sie den Timer Typ „Spritverbrauch - Timer“. (Alarm Zeit einstellen) Zur Einstellung Tasten (+) und (-) verwenden Durch Antippen der Felder bei „Alarm“ Alarm Zeit einstellen erscheinen die Editierfelder im unteren OFF, 1 ~ 99 Min. Bildrand.
  • Seite 127 Verwendung des Rundenzählers (Vorbereitung) Wählen Sie den Timer Typ „Rundenzähler“. Zur Einstellung Tasten (+) und (-) verwenden (Alarm Zeit einstellen) Alarm Zeit einstellen Durch Antippen der Felder bei „Alarm“ OFF, 1 ~ 99 Min. Werkseinstellung: 5 Min. erscheinen die Editierfelder im unteren Bildrand.
  • Seite 128 Verwendung des Runden Navigationszählers (Vorbereitung) Wählen Sie den Timer Typ „Runden Navig.zähler“. Zur Einstellung Tasten (+) und (Alarm Zeit einstellen) (-) verwenden Alarm einstellen Durch Antippen der Felder bei „Alarm“ OFF, 1 ~ 99 Min. erscheinen die Editierfelder im unteren Voreinstellung: 5 Min.

  • Seite 129: Rundenliste

    Rundenliste - Rufen Sie die Funktion Rundenliste auf, um Ihre abgespeicherten Timer Aufzeichnung des Rundenzählers einzusehen. - Nach Starten des Rundenzählers wird mit jeder Schalterbetätigung eine Rundenzeit ab- gespeichert. - Die Gesamtzeit des Timers sowie die durchschnittliche Rundenzeit werden angezeigt. Die beste erreichte Zeit wird mit roten Ziffern dargestellt.

  • Seite 130: S.bus Servo-Funktion

    S.Bus Servo – Funktion Mit dieser Funktion werden S-Bus Servos direkt am Sender programmiert. Nebst der üblichen Programmier- ung von Parametern werden hier ebenfalls die nötigen Umprogrammierungen für den SR- Mode ausgeführt. Dazu muss das jeweilige Servo mit der T7PX verbunden werden. Benutzen Sie hierzu handelsübliche Servo- Verlängerungskabel.

  • Seite 131: Datenrücksetzung)

    Verwendung der S-Bus Servo-Funktion (Vorbereitung) - Servo mit der T7PX verbinden anhand des Anschluss- Diagramms der vorhergehenden Seite. - Bei nicht Hochvolt - tauglichem Servo : zusätzlich Batterie anschliessen. T7PX einschalten. Der „S-Bus Servo“ Einstell - Bildschirm erscheint automatisch. (S.Bus / S.Bus2 Servo lesen) Mit dieser Funktion werden die aktuellen Einstellungen des angeschlossenen Servos aus- gelesen.
  • Seite 132 Einsehen der Servodaten Die aktuellen Parameter des angeschlossenen Servos werden auf zwei Seiten dargestellt. Wechseln Sie die Seiten wie unten dargestellt. Wenn das angeschlossene S e r v o n i c h t S R - M o d e tauglich ist, wird „nicht un- terstützt –...
  • Seite 133 S.BUS Funktionen programmieren Die folgenden Parameter können jeweils durch Antippen mithilfe der Editiertasten (+) und (-) editiert werden. Durch Antippen von [reset] wird jeweils der Werkszustand wiederhergestellt. Bei einigen Parametern mit Auswahl wechselt die Anzeige direkt nach dem Antippen. Identifikations - Nummer des angeschlos- senen Servos - kann nicht verändert werden.
  • Seite 134 Kanal S-Bus System Kanal welchem das Servo zugewiesen werden soll. Wenn S- Bus nicht ver- wendet wird, bzw ein normaler Empfänger verwendet wird, spielt diese Einstellung keine Rolle. Reverse Hier kann die Laufrichtung des Servo umgekehrt werden. Soft - Start Ermöglicht ein sanfteres Anlaufen des Servos aus der Stopp - Position.

  • Seite 135: Mc(Esc)-Link

    MC (ESC) – Link Mit dieser Funktion werden im Speziellen die Futaba - Reglertypen (MC960CR, MC- 950CR, MC851C, MC602C, MC402CR, etc.) direkt mit der T7PX konfiguriert und ein- gestellt. Der Regler wird dabei über den Kommunikations – Port COM mit der T7PX verbunden.
  • Seite 136 Verwenden der ESC – Link Funktion (Vorbereitung) -Die T7PX mit dem ESC verbinden. Siehe dazu Anschlussschema vorhergehende Seite. -Den ESC mit der Batterie verbinden. Sender T7PX einschalten, anschliessend schalten Sie den ESC ein. Der Einstellbildschirm MC (ESC) - Link öffnet sich automatisch. (ESC auslesen) Mit diesem Schritt werden die aktuellen Einstellungen des...

  • Seite 137: Daten Liste Einsehen

    Daten Liste einsehen -Der ESC ist an der T7PX angeschlossen und der Lesevorgang abgeschlos- sen. Tippen Sie auf das Feld [Daten Liste] , um die aktuellen Einstellungen des ESC ansehen zu können. Die Daten Liste umfasst - je nach Reglertyp - mehrere Seiten.
  • Seite 138 PWM Frequenz (min) MC401, 402CR / 601, 602C / 850, 851C: 0.1kHz (100Hz) 10kHz (10000Hz) MC950CR: 0.5kHz (500Hz) 30kHz (30000Hz) MC940, 960CR: 1kHz (1000Hz) 30kHz (30000Hz) Entspricht Link Software PWM frequency ( at Max. Load) PWM Frequenz (max ) MC401, 402CR / 601, 602C / 850, 851C: 0.1kHz (100Hz) 10kHz (10000Hz) MC950CR: 0.5kHz (500Hz) 30kHz (30000Hz)
  • Seite 139 Low Battery Protection MC401, 402CR / 601, 602C / 850, 851C: 2.5V 6.0V MC950CR / MC940, 960CR : 2.5V 7.0V Entspricht Link Software Low battery Protection Wenn die Batteriespannung absinkt, wird der Motorstrom begrenzt und die Versorgung des Empfängers sichergestellt. Wenn die Batteriespannung auf den eingestellten Wert abgesunken ist, wird die Stromzufuhr auf den Motor abgestellt.
  • Seite 140 Brake max. duty Alle Typen : 0% ~100% Entspricht Link Software Brake max duty Legt die Bremswirkung fest zwischen der Neutral- und maxi- maler Brems-Position. Je höher der gewählte Wert, desto höher die Bremswirkung. Eine Einstellung „ 0%“ entspricht keiner Bremsleistung. Reverse max.
  • Seite 141 Reverse Cancel MC401, 402CR / MC950CR / MC940, 960CR : EIN / AUS Entspricht Link Software Reverse Cancel Wenn die Funktion auf „EIN“ gesetzt wird, ist die Rückwärtsfahrt gesperrt. Robot Mode MC401, 402CR / MC950CR / MC940, 960CR : E I N / A U S Entspricht Link Software Ro- bot Mode Wenn die Funktion auf „EIN“...

  • Seite 142: Bec Voltage

    BEC Voltage MC940, 960CR : 6.0V / 7.4V Entspricht Link Software BEC Volt. Die Empfänger-BEC Spannung kann zwischen 6.0V und 7.4V gewählt werden. Wählen Sie die Einstellung entsprechend der verwendeten Servos. Die Spannung am BEC kann nicht höher als die Versorgungs- spannung sein.
  • Seite 143 Lead Angle Use MC940, 960CR : EIN / AUS Entspricht Link Software Lead Angle Use Wenn Sie den Turbo 1 oder Turbo 2 Mode verwenden, Lead Angle use“ aktivieren können Sie hier die Verstellfunktion des Timing ein-7 oder ausschalten. Diese Ein- stellung hat Priorität gegenüber der Einstel- lung des Turbo Mode.

  • Seite 144: Roll Out Liste

    Roll Out Liste (Roll Out Calculator) Diese Funktion ist ein spezielles Tool für Pan – Car Piloten. In die Berechnung des prak- tischen Kalkulators können Ritzel, Zahnrad, Reifendurchmesser miteinberechnet werden. Zusatz Menue Roll Out Liste Menueauswahl Startbildschirm Mögliche Ritzel Zahnrad Durchmesser Schritt Verwenden des Roll Out Kalkulators...

  • Seite 145: Untersetzungsliste (Gear Chart)

    Untersetzungsliste ( Gear Chart) Der Getriebe – Untersetzungsrechner ist jedem RC- Car Piloten eine praktische Hilfe, um die Gesamtübersetzung am Modell anzupassen und zu berechnen. Es werden Ritzelgrösse, Zahnrad, sowie 2te (innere) Untersetzung in die Berechnung miteinbezogen. Menueauswahl Zusatz Menue Untersetzungs Liste Startbildschirm Mögliche Eingaben...

  • Seite 146: Home Taster Einstellung

    HOME Taster Einstellung Sie können die Funktion eines Tastendruckes der Home- Taste auf dem Startbildschirm sel- ber bestimmen. Dabei kann die Home – Taste entweder kurz oder lange gedrückt werden. Die Funktion der Home- Taste innerhalb einer Funktion oder eines Menues hingegen ist nicht einstellbar.

  • Seite 147: Telemetrie System

    Sensoren die entsprechenden Hub - Kabel mit 2 oder mehr Anschlüssen aus dem Futaba - Programm zu verwenden. Die Empfängerspannung kann ebenfalls angezeigt werden. Da- zu wird kein Sensor benötigt, weil der Empfänger die Spannung automatisch an die T7PX sendet.

  • Seite 148: Telemetrie Funktion

    Telemetrie – Funktion Um die Telemetriefunktion nutzen zu können, müssen Sie in der Modulation T-FHSS die Telemetrie ein- schalten ( siehe Funktion „Empfänger“ ) Diese Anzeige stellt die vom Empfänger gesendeten Informationen und Einstellungen während des Betriebs Ihres Modells dar. Weitere Einstellungen wie Alarm und Vibration werden im jeweiligen Anzeigefeld des Sensors eingestellt.

  • Seite 149: Telemetrie: Empfänger

    Telemetrie: Empfänger Diese Funktion stellt die Spannung der Empfänger - Stromversorgung dar. Der separat er- hältliche Spannungssensor braucht nicht verwendet zu werden, die Empfängerspannung wird automatisch angezeigt. Die Alarmeinstellungen für eine zu tiefe Empfängerspannung werden auf dieser Seite beschrieben. Telemetrie - Anzeige Aktuelle Empfängerspannung Minimum und Maximum beim Ein- schalten wird angezeigt...

  • Seite 150: Telemetrie :Spannungssensor

    Telemetrie: Spannungssensor Die Spannung einer externen Stromquelle ( z.Bsp. Fahrakku ) kann mit dem Spannungssen- sor SBS-01V dargestellt werden. Dazu muss der Spannungssensor im Modell verbaut und am Empfänger angeschlossen sein. Telemetrie – Anzeige Aktuelle Spannung der Batterie Minimum und Maximum beim Ein- schalten wird angezeigt Alarm / Vibration Ein / Aus und Alar- mtyp Einstellung...

  • Seite 151: Telemetrie :Drehzahl

    Telemetrie: Drehzahl In dieser Funktion wird die Drehzahlinformation vom separat erhältlichen Sensor SBS- 01RM dargestellt und eingestellt. Damit kann die Motordrehzahl ihres Modells im Betrieb auf der T7PX überwacht werden. Eine integrierte Alarmfunktion kann den Piloten somit zum Beispiel vor Überdrehzahl des Motors warnen. * Ein Drehzahlsensor muss im Modell installiert und gem.

  • Seite 152: Telemetrie :Temperatur

    Telemetrie: Temperatur In dieser Funktion wird die Temperaturinformation vom separat erhältlichen Sensor SBS- 01T / TE dargestellt und eingestellt. Damit kann z.Bsp. die Motortemperatur ihres Modells im Betrieb auf der T7PX überwacht werden. Eine integrierte Alarmfunktion kann den Pilo- ten somit zum Beispiel vor einer zu hohen Temperatur des Motors warnen. * Ein Temperatursensor muss im Modell installiert und gem.

  • Seite 153: Telemetrie:stromsensor

    Telemetrie: Stromsensor Wenn der Stromsensor SBS-01C im Modell verwendet wird, lässt sich der Laststrom, die Akkuspannung, sowie die verbrauchte Kapazität des Antriebsakku darstellen. * Ein Stromsensor muss im Modell in- stalliert und gem. beiliegender Anleitung Aktueller Laststrom angeschlossen werden. Minimaler / maximaler Laststrom- wert Alarm / Vibration Ein / Aus und Alarmtyp Einstellung...

  • Seite 154: Resetten Der Total Verbrauchten Kapazität

    Alarm und Vibration einstellen Einstellen (Limit einstellen) - Tippen Sie auf die [+] und [-] Tasten Tippen Sie auf [setting], um in den Einstellungsbildschirm zu - Rückkehr zur Werkseinstellung gelangen. Tippen Sie nun bei „Limit“ auf das Feld. “. Es öffnen mit [Reset] sich die Editierfelder im unteren Bildrand.

  • Seite 155: Telemetrie :Gps

    Telemetrie: GPS Wenn der GPS – Sensor SBS-01G / 02G im Modell verwendet wird, lassen sich via Satelit- tenempfang, die Fahrzeug -Position, - Entfernung sowie die - Geschwindigkeit darstellen. * Ein GPS - Sensor muss im Modell installiert und gem. beiliegender Anleitung angeschlossen werden. Geschwindigkeits - und Entfernungsmessung sowie die Ermittlung der Positions - Koordinaten erfolgen über einen integrierten GPS-Sensor.

  • Seite 156: Referenzpunkt Für Messbeginn Setzen

    Alarm und Vibration einstellen Einstellen (Limit einstellen) - Tippen Sie auf die [+] und [-] Tasten Tippen Sie auf [setting], um in den Einstellungsbildschirm - Rückkehr zur Werkseinstellung zu gelangen. Tippen Sie nun bei „Limit“ auf das Feld. “. Es mit [Reset] öffnen sich die Editierfelder im unteren Bildrand.

  • Seite 157: Sensor Liste

    Sensor Liste In diesem Menü werden die Telemetriesensoren registriert, die mit der T7PX verwendet werden sollen. Wenn nur jeweils ein Sensor des gleichen Typs verwendet wird, ist diese Einstellung nicht nötig und der Sen- sor kann direkt an den S-Bus2 Port an der Fernsteuerung angeschlossen werden. Wenn zwei oder mehrere Sensoren des gleichen Typs verwendet werden, müssen diese hier registriert werden.

  • Seite 158: Vorgehensweise Startslot Ändern / Slot Löschen

    Vorgehensweise Startslot ändern / Slot löschen (Startslot auswählen) Tippen Sie auf das Feld des betreffenden Slots. Es öffnet sich die Auswahlliste der mögli- chen Sensoren. Sensoren, deren Slotzuweisung sich nicht ändern lässt, werden nicht dargestellt. Startslot auswählen Hier antippen (Sensor auswählen) Wählen Sie durch Antippen den gewünschten Sensor aus der Auflistung.

  • Seite 159: Sensor

    Sensor Mit dieser Funktion können Sie sich die Telemetrieanzeigen auf dem Home- Bildschirm an- zeigen lassen. Ebenso können hiermit zusätzliche Sensoren registriert und somit in die Sen- sorliste aufgenommen werden. Eine Registrierung ist allerdings nur nötig, wenn Sie meh- rere Sensoren des gleichen Typs verwenden möchten. Alle Sensoren, welche in der Sensorl- iste ersichtlich sind, benötigen keine zusätzliche Registrierung und können direkt verwendet werden.

  • Seite 160: ( Sensor) Neu Lesen

    ( Sensor) Neu lesen Wenn mehrere Sensoren des gleichen Typs verwendet werden sollen, müssen diese registriert werden. Verbinden Sie alle zu verwendenden Sensoren mit der T7PX und registrieren Sie diese wie im Vorgang unten beschrieben. Dabei wird die ID des jeweili- gen Sensors in der T7PX erfasst.

  • Seite 161: Sensor Registrieren

    (Sensor) Registrieren Mit dieser Funktion werden zusätzliche Sensoren registriert. Den Sensor wie abgebildet mit der T7PX verbinden, anschliessend den Sensor wie beschrieben registrieren. Die Sensor ID wird somit in der T7PX erfasst. Sensor wie abgebildet, mit der T7PX verbinden. Kommunikations-Port COM Abdeckung Sensor ( Batterie ist nicht nötig) Vorgehensweise Sensor Registrieren...

  • Seite 162: Slotwechsel

    Slotwechsel Üblicherweise versucht der Sender die Sensoren bei der Anmeldung optimal zu positionieren um von Block 1 her möglichst viele Slots zu füllen. Sollte diese automatische Sensor-Slot - Konfiguration kein optimales Ergebnis erzielen, so kann der Slot des Sensors mit dieser Funktion auch manuell geändert werden. Vorgehensweise Slot wechseln (Sensor auslesen) Tippen Sie auf [Slotwechsel].

  • Seite 163: Sprachintervall / Auszeichnungsintervall Einstellen

    Sprachintervall / Aufzeichnungsintervall einstellen Mit dieser Einstellung lassen sich das Intervall für die Telemetrie – Ansage über Kopfhörer, sowie das Aufzeichnen von Telemetriedaten einstellen. Sprachintervall einstellen Einstellen (Intervall einstellen) - Tippen Sie auf die [+] und [-] Tippen Sie bei „Sprach Intervall“ auf das Tasten - Rückkehr zur Werkseinstellung Feld.

  • Seite 164: Darstellung Der Telemtrie Auf Dem Home-Display Anpassen

    Darstellung der Telemetrie auf dem Home – Display anpassen Die Telemetrieanzeige auf dem Home – Display kann 5 Sensoren im Uhrenlayout darstel- len. Die Platzierung der Sensor- Uhr sowie die Anzeige – Bereiche können dabei individuell angepasst werden. Home – Bildschirm Anzeige antippen, um den Bereich einzustellen Sensor auswählen...

  • Seite 165: Modell Menü

    Modell Menü Modell Auswahl Die Futaba T7PX kann bis zu 40 Modellspeicher aufzeichnen. Die relevanten Einstellungen werden bei der Auswahl des gewünschten Modells direkt übernommen. Modellspeicher, welche auf der microSD - Karte abgespeichert sind, können nicht direkt aufgerufen werden. Diese müssen zuerst in den internen Speicher kopiert werden.

  • Seite 166: Model Kopie

    Modell Kopie Mit dieser Funktion können Sie Modellspeicher kopieren. Der Inhalt eines Modellspeichers kann auch auf die microSD- Karte gespeichert werden. So lassen sich Modellspeicher ein- fach von einer T7PX Fernsteuerung auf die andere übernehmen. Menueauswahl Modell Menue Modell Kopie Startbildschirm Modellspeicher kopieren Quelle Speicherplatz...
  • Seite 167 Um die Funktion zu verlassen, drücken Sie auf die HOME - Taste. microSD Karte Dateiablage Nach Einsetzen der microSD Karte wird automatisch ein “Futaba”- Ordner mit den Unter- ordnern “LOG” und “MODEL” erstellt. Im Ordner “MODEL” werden automatisch die Modells- peicher abgelegt.

  • Seite 168: Modellname

    Modellname Mit dieser Funktion können die einzelnen Modellspeicher benennt werden. Bis zu 15 Zeichen pro Modellspeicher sind möglich. Menueauswahl Modell Menue Modellname Startbildschirm Zeichen löschen, Löschung Cursor bewegen widerrufen Zeichen auswählen Zeichen numerisch, Zahlen, Sonderzeichen wählen Einstellen / Editieren der Modellbezeichnung Bewegen Sie den Cursor mit (Mit Cursor das zu editierende Zeichen auswählen) den Pfeiltasten nach links /...

  • Seite 169: Modell Löschen

    Modell löschen Mit dieser Funktion werden die Modellspeicherdaten gelöscht, welche Sie auf der microSD- Karte abgelegt haben. Die Funktion ist erst aktiv, wenn die Speicherkarte in die T7PX ein- gesetzt ist. Menueauswahl Modell Menue Modell löschen Startbildschirm Vorgehensweise Modellspeicher auf der microSD- Karte löschen (Modellspeicher auswählen) Wählen Sie durch Antippen den gewünschten Modellspeicher, den Sie entfernen möchten.

  • Seite 170: Daten Reset

    Daten Reset Mit dieser Funktion lassen sich Modellspeicherdaten, Telemetrieaufzeichnungen, Benutzer- menue Einstellungen löschen – diese werden dann auf die Werkseinstellungen zurückge- setzt. -Modelldaten Die Daten des Modellspeichers werden zurückgesetzt. -Benutzermenü Die Einstellungen vom Direktmenü werden zurückgesetzt -Telemetrie Telemetrie-relevante Einstellungen werden zurückgesetzt. -Alle Daten Sämtliche Daten werden zurückgesetzt.

  • Seite 171: Display

    Display Helligkeit, Kontrast und Hintergrundbeleuchtungseinstellungen können hier festgelegt werden. Die Empfindlichkeit des Touch – Display kann ebenfalls justiert werden. Menueauswahl System Menue Display Startbildschirm Display einstellen Helligkeit (Displaylicht) einstellen Tippen Sie auf „Displaylicht max / min“, um die Helligkeit in aktivem / Stand by - Modus einzustellen.
  • Seite 172 OFF : kein vibrieren ON : Vibrieren bei Touchfeld Eingabe (Demo Futaba Logo Ein- / Ausschalten) Das Futaba Logo kann beim booten / herunterfahren der T7PX jeweils dargestellt werden. Dazu die Funktion entweder (ON) oder (OFF) stellen. OFF : kein Logo ON : Booten / Herunterfahren mit Logo Um die Funktion zu verlassen, drücken Sie auf die HOME -...

  • Seite 173: Information

    Information In diesem Menü können die Menüsprache, die Masseinheiten sowie der Softwarestand der T7PX eingestellt bzw. abgelesen werden. Ebenso kann ein individueller Benutzer- name eingegeben werden. Menueauswahl System Menue Information Startbildschirm Zeichen löschen, Löschung Cursor bewegen widerrufen Zeichen auswählen Zeichen numerisch, Zahlen, Sonderzeichen wählen Benutzername eingeben (Mit Cursor das zu editierende Zeichen auswählen) Bewegen Sie den Cursor mit...

  • Seite 174: Masseinheit Einstellen

    Sprache wählen Menu - Sprache einstellen Tippen Sie auf die gewünschte Sprache. (Sprache wählen) Tippen Sie bei „Sprache“ auf das Feld. Es öffnet sich eine Auswahlliste mit den ver- fügbaren Sprachen für die Menueführung. Wählen Sie durch Antippen die von Ihnen gewünschte Sprache.

  • Seite 175: Sound

    Sound Diese Funktion beinhaltet die Lautstärkeeinstellungen von Tastendruck, Alarmbuzzer, Sprachausgabe. -Die Klick - Lautstärke bei Betätigung einer Taste, einer Touchfeld - Eingabe, der Trimmtasten können eingestellt werden. -Die Lautstärke des Alarmbuzzers kann eingestellt werden. -Wenn die Telemetriefunktion verwendet wird, kann die Lautstärke der Sprachausgabe eingestellt werden Menueauswahl System Menue...

  • Seite 176: Batterie

    Mit der wählbaren Einstellung „andere“ (z.Bsp. für 2S-LiPo) können Sie den Batteriealarm nach Ihren eigenen Vorstellungen einstellen. Verwenden Sie jedoch in jedem Falle nur Batterietypen, die für die T7PX zugelassen sind. Bei Verwendung falscher Akkutypen kann Futaba nicht in die Verantwortung gezogen werden.

  • Seite 177: Datum Und Zeit

    Datum und Zeit Hier werden die Datums- und Uhrzeiteinstellungen vorgenommen. Diese Einstellung sollten Sie gleich durchführen, wenn Sie die T7PX neu erworben haben. Ebenfalls können Sie hier einstellen, ob auf dem Grundbildschirm die Uhrzeit oder die Betriebszeit (Systemzeit) der T7PX angezeigt werden soll. Die Systemzeit kann in die- sem Menü...

  • Seite 178: Led Einstellung

    LED Einstellung Die LED-Beleuchtungen der T7PX (blaue Gehäuse -LED) werden hier eingestellt. Die Helligkeit der LED sowie die Einschalt- Dauer sind auf mehrere Arten einstellbar. Menueauswahl System Menue LED Einstellung Startbildschirm LED einstellen (Art der Beleuchtung einstellen) Tippen Sie bei „Pilot- LED“ auf das Feld und wählen Sie zwischen [Beleuchtung], [aus] und [immer an].

  • Seite 179: Kalibrierung

    Fenster mit „OK“ dargestellt. Bei einer Anzeige „Fehler“ bitte die Kalibrierung erneut durchführen. Wenn „Fehler“ danach immer noch angezeigt wird, wenden Sie sich an das Futaba Service Center Um die Funktion zu verlassen, drücken Sie auf die HOME - Taste.
  • Seite 180 Fenster mit „OK“ dargestellt. Bei einer Anzeige „Fehler“ bitte die Kalibrierung erneut durchführen. Wenn „Fehler“ danach immer noch angezeigt wird, wenden Sie sich an das Futaba Service Center. Um die Funktion zu verlassen, drücken Sie auf die HOME - Taste.

  • Seite 181: Softwareupdate

    Softwareupdate Um die T7PX in Zukunft auf dem aktuellsten Stand zu halten, können Sie die Updates in Eigenregie auf zwei verschiedene Arten aufspielen: updaten mit der microSD-Karte oder per App mittels Smartphone über die integrierte NFC- Schnittstelle. (nur Android - Devices) Menueauswahl System Menue...

  • Seite 182: Referenzen

    Stellen Sie sicher, dass die Empfängereinstellungen und die verwendeten Servos entsprechend der unten aufgeführten Tabelle verwendet werden. Andernfalls kann es zu Fehlfunktionen und / oder Beschädigungen des Fernsteuersystems kommen. Futaba kann nicht in jedem Fall eine 100% Funktion gewährleisten, wenn Komponenten von Drittanbietern eingesetzt werden.

  • Seite 183: Systemkompatibilität

    Servo Typenauswahl T- FHSS SR Mode Die folgenden Servotypen sind für T-FHSS SR -Mode geeignet und lassen sich entsprechend im S.BUS Menue umprogrammieren. Die Tabelle zeigt die unterschiedlichen Einstellungen. Haltekraft SR Mode kompatibles Servo Frequenz Totband Softlauf Boost Boost SR Mode Typ Dämpfung Type1 0.11...

  • Seite 184: Mögliche Warn- Und Fehlermeldungen

    Wenn aus unerfindlichen Gründen das RF- Modul keine Abstrahlung generiert, er- scheint diese Fehlermeldung. Schalten Sie in diesem Falle die T7PX aus und wieder ein. Erscheint die Fehlermeldung erneut, senden Sie Ihre T7PX an Ihre Futaba Ser- vice - Stelle zur Überprüfung.
  • Seite 185 *Wenn der Fehler nach aus- und wieder einschalten nicht mehr auftaucht, besteht kein Grund zur Sorge. System Error (Systemfehler) Senden Sie die T7PX an Ihre Futaba Service Stelle zur Überprüfung. Die T7PX hat einen schwerwiegenden Fehler und darf so nicht weiterverwendet werden. Alarmtonausgabe: kontinuierlich T7PX Touchscreen Schutzfolie anbringen *Schützen Sie die Oberf läche des Touchscreens vor Schmutz und...

  • Seite 186: Zubehör

    Zubehör Die folgenden Teile sind als Zubehör für die T7PX optional über den Fachhandel erhältlich. Sehen Sie dazu auch im Futaba Gesamtkatalog oder auf www.arwico.ch für weitere Artikel aus dem umfang- reichen Futaba Sortiment. Aufladbare Senderakku Die folgenden Akkutypen können mit der T7PX verwendet werden: Art.

  • Seite 187: Futaba Service-Stelle Schweiz

    18mm or 20mm 15mm 13mm ノーマル Futaba Service – Stelle Schweiz Im Reparaturfalle können Sie ihre Futaba T7PX an die folgende Adresse einsenden: ARWICO AG Abteilung Service Brühlstrasse 10 4107 Ettingen / BL Bitte laden Sie dazu das Reparaturformular auf www.arwico.ch herunter und füllen Sie dieses vollum- fänglich aus, bevor Sie das Paket wegschicken.
