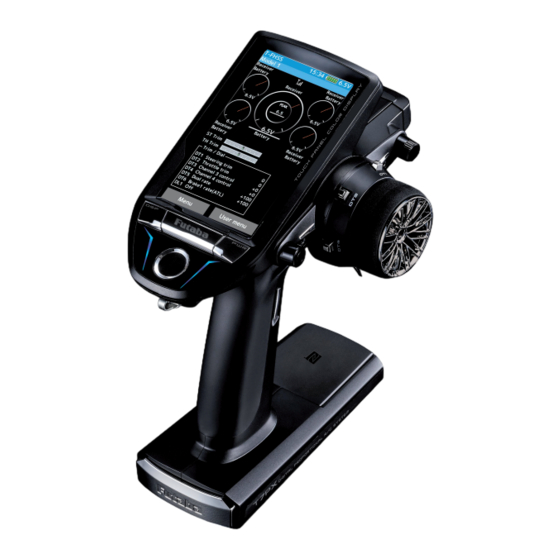

FUTABA T7PX Kurzanleitung
  1. Anleitungen
  2. Marken
  3. FUTABA Anleitungen
  4. Fernsteuerungen
  5. T7PX
  6. Kurzanleitung

FUTABA T7PX Kurzanleitung

Vorschau ausblenden Andere Handbücher für T7PX:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
powered by
T7Px
Super Response
KURZANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FUTABA T7PX

Inhaltszusammenfassung für FUTABA T7PX

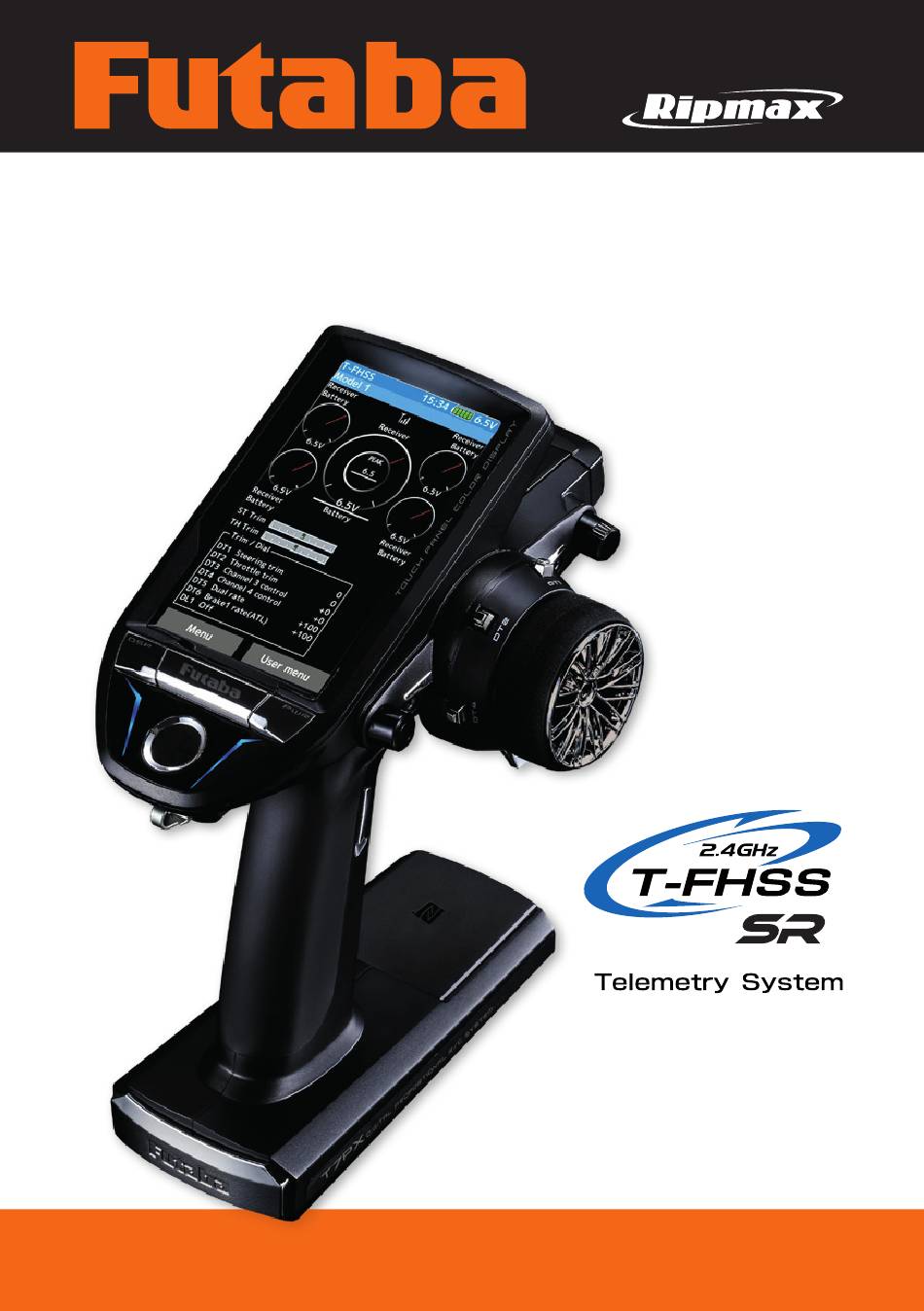

  • Seite 1 T7Px T7Px Super Response KURZANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    Soft- & Firmware-Updates sowie weitere Hinweise zur Programmierung finden Sie unter Mechanische Einstellung Gas-/Bremsweg ..14 Channel Reverse ..........32 https://www.ripmax.de/downloads/ oder unter http://www.futaba-rc.com/faq . Alternativ können Sie uns auch eine E-Mail senden an: futaba@ripmax.de . Sub Trim .............. 33 Einstellung Federspannung .........

  • Seite 3: Sicherheitshinweise

    Sie auf Seite 77 in dieser Anleitung. akku sich niemals im Gefährdungsbereich von durch Die FSU Fail Safe Unit kann mit der T7PX nicht verwendet werden, verwenden Sie die Fail Safe Funktion des rotierenden Teilen aufhalten. Achten Sie ebenfalls Senders.

  • Seite 4: Grundlagen

    2. GRUNDLAGEN BEDIENELEMENTE AM SENDER T7PX Touch LC-Farbdisplay FEATURES Power Schalter Digitale Trimmung 2 (DT2) Display Schalter T7PX-SENDER • Failsafeeinstellung für Kanäle 1-4, B-F/S (Werkseinstellung: Gastrimmung) • Modulation: T-FHSS SR / T-FHSS / S-FHSS / für Gasfunktion Digitale Trimmung 1 (DT1) FASST(C2) •...

  • Seite 5: Das Einsetzen Der Batterien Im Sender

    Gerät längere Zeit nicht benutzt wird. • Versuchen Sie niemals Trockenbatterien aufzuladen - es besteht Explosionsgefahr! • Verwenden Sie ausschließlich original Futaba- Akkus! Beachten Sie die Ladehinweise zu den • Stets auf korrekte Polung der Akkus / Batterien verschiedenen Akkutypen! achten! Falsche Polung kann zur Zerstörung von...

  • Seite 6: Laden Von Nimh-Akkus Im Sender

    ACHTUNG NiMH- & LiFe-Akkus NIEMALS gewaltsam öffnen! Die Zellen dürfen nicht mit Wasser in Berührung kom- men. Aufgeblähte Akkus fachgerecht entsorgen und erneuern! Nach dem Betrieb den KEIN RC-Betrieb Sender ausschalten. Normaler RC-Betrieb im Display-Mode! Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 7: Home Display Nach Dem Einschalten

    Display. Die Trimmungen können nun wieder betätigt werden. • 8-DT5 (ATL) LENKUNGS- & GAS-TRIMMUNG Die Veränderung der Trimmungen hat keine Auswirkung auf den maximalen Endausschlag der Servos! Dadurch wird ein mechanisches Symbol Trimm-Sperre Blockieren der Servos vermieden. Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 8: Mechanische Einstellung Gas-/Bremsweg

    Komponenten im Modell. Dies kann kurzzeitig zu Störungen führen. auf. Prüfen Sie, ob die Endausschläge korrekt sind Schraube für Gas- und korrigieren Sie diese, falls erforderlich. hebel-Einheit 3. Abschließend die Halteschraube wieder festziehen. Die Vollgasfeder kann mit einer kleinen Zange entfernt werden. Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 9: Empfänger R334Sbs/-E

    Schalter T-FHSS SR-SR Mode aktiviert: SR Mode für Futaba SR kompatible Servos akku T-FHSS SR-SR Mode deaktiviert: Normal Mode für Futaba SR kompatible Servos und Futaba Digital Servos T-FHSS/S-FHSS/FASST Response Digital Servo: Futaba Digital Servos Response Analog Servo: Alle Futaba Servos (Normal Mode für Futaba SR kompatible Servos) Achten Sie IMMER auf die korrekte Einstellung des Übertragungssystems mit den jeweiligen Servos!

  • Seite 10: Grundeinstellungen

    Der Empfänger R2104GF sowie andere S-FHSS oder FASST Empfänger und der R304SB T-FHSS Empfänger können mit dem Sender ebenfalls verwendet werden. Die Empfänger R614FS/FS/FF-E und R604FS/FS-E "C2" Typ Empfänger können mit FASST verwendet werden. Der R603FS/FF "C1" Empfänger kann mit dem T7PX Sender nicht verwendet werden. S-FHSS/FASST T-FHSS T-FHSS SR Bei aktiviertem "T-FHSS SR"...

  • Seite 11: Andere Empfänger (Kein T-Fhss)

    HINWEISE • Der T7PX Sender und der gebundene T-FHSS SR / T-FHSS Empfänger speichern jeweils die aktuelle ID des Partner-Gerätes. Diese Daten bleiben so lange gespeichert, bis der Bindungsvorgang erneut durchgeführt wird. • Jedem Modellspeicher kann nur eine Empfänger ID zugewiesen werden. Beim Einbau eines neuen Empfängers in ein bestehendes Modell, muss der Empfänger in dem zugehörigen Modellspeicher neu gebunden werden.

  • Seite 12: Response Mode / Sr Check

    Bei S.BUS Servos muss ebenfalls der SR Mode aktiviert werden, wenn der Empfänger im SR Mode arbeitet. Verwenden "Digital servo" wenn SR für den jeweiligen Sie dazu das S.BUS Menü im T7PX Sender. Bei deaktiviertem SR Mode am Empfänger, MUSS auch der SR Mode im "Analog servo" Kanal aktiviert ist.

  • Seite 13: Gas Mode

    3. Korrigieren Sie mit der Funktion Sub Trim ggf. die Neutralposition der Servos. 4. Wählen Sie die gewünschte Gasweg-Einstellung, wie zuvor beschrieben. 5. Stellen Sie mit der Funktion EPA die maximalen Servowege ein, um mechanisches Blockieren im Endausschlag zu vermeiden. Lenkungs-Trimmung Gas-Trimmung Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 14: Menü Navigation

    Sie auf German / Deutsch, die Software wird nun in deutsch angezeigt. Wenn Sie nichts ändern möchten, tippen Sie auf Cancel, um den Bildschirm zu schließen. (End point Ansicht) (Linkage Menu Ansicht) (Menu Ansicht) (Home-Bildschirm) Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 15: Funktionsübersicht

    Brake Mixing Mixer für 2 Bremsservos (vorn & hinten getrennt, z.B. 1/5 GP RC-Cars) Model Copy Modell Kopierfunktion Gyro Mixing Regelung Kreiselempfindlichkeit von Futaba RC-Car Kreiselsystemen Model Name Modellname 4WS Mixing Mixer für 4WS (gelenkte Vorder- & Hinterachse) Model Delete Modelldaten auf SD-Karte löschen...

  • Seite 16: T7Px Flow Chart

    Model Delete Data Reset Model Menu Date and Time LED Setting Calibration Software Update Timer Lap List S.BUS Servo MC-Link Roll Out Chart Gear Ratio Chart Home Button Setting Telemetry Menu Telemetry Sensor List Sensor Menu Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 17: Channel Reverse

    2. Mit den Tasten + / - kann nun der Wert verändert werden, um die Neutralstellung einzustellen. 3. Kehren Sie abschließend mit der Home-Taste in das Linkage Menu zurück. 2. Kehren Sie abschließend mit der Home-Taste in das Linkage Menu zurück. Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 18: End Point

    Vollgas noch beim Bremsen mechanisch blockiert! Prüfen Sie Anzeige auf dem Display Die Anzeige auf dem Display den Neutralpunkt und stellen Sie sicher, dass die Bremse im Leer - lauf nicht aktiviert ist. sieht wie nebenstehend aus. sieht wie nebenstehend aus. Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 19: Trim Dial - Zuweisung Der Trimmtaster

    Seiten, die Sie mit den zeige entsprechend. Tasten durchblättern können. Mit dem Button Close wird der Vorgang Das Beispiel zeigt Dual ESC Mixer auf CH3 und 4WS Mix- abgebrochen. er auf CH4. Dual ESC Mixer 4WS Mixer Kurzanleitung - Futaba T7PX www.ripmax.de...
  • Seite 20 Prog. mixing 1~5 B Freie Mischer B 4WS rear rate 4WS Mixer Dual ESC Dual ESC Mixer (Drive Mode) Dual ESC ratio Dual ESC Mixer (Kraftverteilung) Gyro Gain Gyro Mixer Ackermann rate Ackermann Mixer Wird nicht verwendet Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 21: Switch Select - Zuweisung Der Schalter

    Funktionen gibt es mehrere Seiten, die 2. Tippen Sie auf die gewünschte Funktion. Mit Sie mit den Close brechen Sie den Vorgang ab. Tasten durch- blättern können. Mit dem Button Close wird der Vorgang abgebrochen. Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 22: Telemetrie

    Daten erhalten zu können, müssen entsprechende Sensoren im Modell eingebaut werden. Bei den Übertragungsarten T-FHSS SR, S-FHSS und FASST ist keine Telemetrieübertragung möglich. Die Messdaten der Sensoren werden auf dem Display des T7PX Senders angezeigt. Dazu müssen die Sensoren mit dem S.BUS/S.BUS2 Anschluss am Empfänger verbunden werden. Über einen Schalter kann die Datenaufzeichnung gestartet und beendet werden.

  • Seite 23: Warn- & Fehlermeldungen

    Wenn die Endstufe keine Sendersignal abstrahlt erscheint die Meldung RF ERROR. Schalten Sie den Sender aus und erneut ein. Tritt der Fehler erneut auf, muss der Sender in den Service eingesandt werden. ALARM: Andauernder Warnton Kurzanleitung - Futaba T7PX www.ripmax.de...

  • Seite 24: Gewährleistung

    • Fügen Sie sachdienliche Hinweise zur Auffindung des Fehlers oder des Defektes bei. KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Futaba Corporation, dass sich die- HAFTUNGSAUSSCHLUSS ses Gerät in Übereinstimmung mit der EU-Richtlinie Sowohl die Einhaltung der Montage- und Betriebs- 2014/53/EU befindet.
  • Seite 25 , Engineer , Engineer Kurzanleitung - Futaba T7PX www.ripmax.de...
  • Seite 26 , Engineer Kurzanleitung - Futaba T7PX www.ripmax.de...
  • Seite 27 Tel.: +49 (0)871 - 9762 3330 Fax: +49 (0)871 - 9762 3331 Mail: info@ripmax.de QR-Code scannen und die RIPMAX / FUTABA SERVICE & HOTLINE kostenlose APP von RIPMAX Mail: futaba@ripmax.de auf dem Smartphone installieren Tel.: +49 (0)871 - 9762 3366 facebook.com/RipmaxGmbH...
