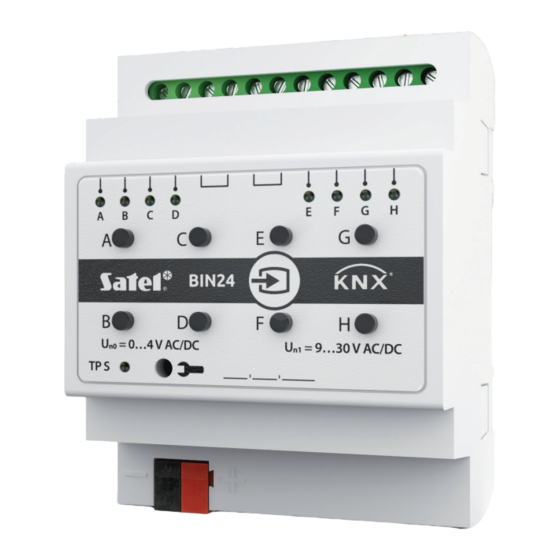

Satel KNX-BIN24 Bedienungsanleitung
Universal-binäreingangsmodul
Verwandte Anleitungen für Satel KNX-BIN24
Inhaltszusammenfassung für Satel KNX-BIN24
- Seite 1 SATEL KNX-BIN24 KNX-BIN24 Universal-Binäreingangsmodul Firmwareversion 1.01 knx-bin24_de 04/20 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer...
-
Seite 3: Inhaltsverzeichnis
SATEL KNX-BIN24 INHALTSVERZEICHNIS 1. Eigenschaften ........................2 2. Beschreibung ........................3 2.1 Gehäuse ........................... 4 3. Montage ..........................4 3.1 Anschlussbild ........................... 5 4. Konfiguration des Moduls ....................6 4.1 Schematische Darstellung des Moduls ..................7 4.2 Startkonfiguration ........................8 4.3 Konfiguration von globalen Parametern .................. -
Seite 4: Eigenschaften
KNX-BIN24 SATEL KNX-BIN24 ist ein universelles KNX Binäreingangsmodul, welches ermöglicht, elektrische Signale (Spannungssignale) in Steuertelegramme für andere KNX-Geräte umzuwandeln. Diese Signale können durch Taster zur Ein-/Ausschaltung (z.B. des Lichts) oder durch Potentialkontakte verschiedener Arten von Sensoren zur Erfassung unterschiedlicher physikalischer Größen (z.B. Temperatur) erzeugt werden. -
Seite 5: Beschreibung
SATEL KNX-BIN24 2. Beschreibung Anschlussklemmen der physikalischen Eingänge. grüne LEDs, die über den Zustand der physikalischen Kanäle des Moduls informieren. Jedem Kanal ist eine LED zugewiesen, die dessen Zustand anzeigt: leuchtet – Kanal eingeschaltet, leuchtet nicht – Kanal ausgeschaltet. Tasten zum manuellen Umschalten des Zustands der physikalischen Kanäle (zur Simulation von Änderungen an physikalischen Eingängen). -
Seite 6: Gehäuse
Zur Konfiguration des Moduls ist ein Computer mit der ETS-Software in der Version 5.5 oder höher erforderlich, der mit einer USB- oder Ethernet-Schnittstelle (TCP/IP) ausgestattet ist. Die ETS-Applikationsdatei von der Firma SATEL, die unter www.satel.eu/ets heruntergeladen werden kann, muss in das Programm importiert werden. -
Seite 7: Anschlussbild
KNX-BIN24 Anschlussbild Das Modul KNX-BIN24 verfügt über zwei unabhängige Schaltkreise. Es gibt vier Eingänge pro Schaltkreis. A, B, C, D – erster Schaltkreis, E, F, G, H – zweiter Schaltkreis. An jeden Moduleingang kann eine Gleichspannung (DC) oder Wechselspannung (AC) angelegt werden, wobei die zulässige Eingangsspannung von 0 bis 30 V beträgt. -
Seite 8: Konfiguration Des Moduls
KNX-BIN24 SATEL 4. Konfiguration des Moduls Die Modulbetriebsparameter werden in der ETS-Software (Version 5.5 oder höher) definiert. Die Registerkarten zum Definieren der einzelnen Parameter werden dynamisch aufgebaut. Abhängig von den ausgewählten Optionen können beim Definieren die weiteren Parameter in den Registerkarten oder die weiteren Registerkarten eingeblendet werden. Nachdem der Mauszeiger über einen Parameter gehalten wird, wird eine Sprechblase mit einem... -
Seite 9: Schematische Darstellung Des Moduls
SATEL KNX-BIN24 schematische Darstellung des Moduls (Abb. 4) und das Schema der Startkonfiguration (Abb. 5) präsentiert, die in der ETS-Applikation des Moduls definiert wurde. Das Kapitel „Konfigurationsbeispiele” zeigt ein Beispiel für eine Konfiguration, in der mehrere Funktionsblöcke mit einem Kanal gleichzeitig gesteuert werden, sowie Beispiele für die Verwendung von virtuellen Kanälen, Logik-Kanälen und Timer-Kanälen. -
Seite 10: Startkonfiguration
KNX-BIN24 SATEL Startkonfiguration In der ETS-Applikation zur Konfiguration der Betriebsparameter des Moduls wurde die Startkonfiguration definiert, in der die Betriebsparameter von physikalischen Kanälen und 8 Funktionsblöcken zur Ausführung der Schaltfunktion (Funktionsblock 1…8: Schalter) bestimmt wurden. Wenn das Modul programmiert wird, ohne die Startkonfiguration zu modifizieren, wird jeder physikalischer Kanal des Moduls einen Funktionsblock zur Ausführung der Funktion des bistabilen Schalters (EIN / AUS) - Seite 11 SATEL KNX-BIN24 Siehe auch andere „Konfigurationsbeispiele”.
-
Seite 12: Konfiguration Von Globalen Parametern
KNX-BIN24 SATEL Konfiguration von globalen Parametern Die Hauptbetriebsparameter des Moduls werden in der unten dargestellten Registerkarte „Global” definiert. Startverzögerung – Zeit, um die der Start des Moduls nach dem Einschalten der Stromversorgung verzögert wird (0 - 65535 [Sekunden]). Der Wert 0 schaltet die Verzögerung aus. - Seite 13 SATEL KNX-BIN24 Beschreibung der Parameter...
-
Seite 14: Virtuelle Kanäle
KNX-BIN24 SATEL Polarität – bestimmt, wie sich der logische Zustand des Kanals in Reaktion auf Änderung des Signals am physikalischen Eingang ändern wird (Abb. 6): Logischer Zustand des Polarität Signal am Eingang Kanals Dauer des kurzen Tastendruckes (n * 10 ms) – Zeit, die während der Änderung des logischen Zustandes des Kanals von „0”... -
Seite 15: Logik-Kanäle
SATEL KNX-BIN24 Beschreibung der Parameter Polarität – bestimmt, wie sich der logische Zustand des Kanals in Reaktion auf Änderung „Virtueller ausgewählten Zustandes Feld Eingang Kanals” Kommunikationsobjektes ändern wird: Zustand des Objektes Logischer Zustand des Polarität (Eingangs) Kanals Dauer des langen Tastendruckes – Überwachungszeit des im Feld „Virtueller Eingang des Kanals”... - Seite 16 KNX-BIN24 SATEL Da die logischen Zustände der Kanäle, und nicht die darin erzeugten Ereignisse, Eingangssignale für die logischen Funktionen sind, kann der Logik-Kanal schneller auf Änderungen reagieren, die in diesen Kanälen auftreten.
- Seite 17 SATEL KNX-BIN24 Beschreibung der Parameter Polarität – bestimmt, wie sich der logischer Zustand des Kanals in Reaktion auf das Ergebnis der logischen Funktion ändern wird (Abb. 8): Ergebnis logischer Logischer Zustand des Polarität Funktion Kanals Dauer des kurzen Tastendruckes (n * 10 ms) – Zeit, die während der Änderung des logischen Zustandes des Kanals von „0”...
-
Seite 18: Timer-Kanäle
KNX-BIN24 SATEL 4.4.4 Timer-Kanäle Sie ermöglichen, Ereignisse in vordefinierten Zeitintervallen zu erzeugen, was erlaubt, den Zustand von anderen KNX-Busteilnehmern zyklisch zu schalten. Jeder Timer-Kanal schaltet seinen Zustand „0” / „1” (AUS / EIN) zyklisch um. Die Zeit eines Zyklus T wird im Programm als Summe der Zeiten definiert, die in den Feldern ”Schaltzeit des Kanals”... -
Seite 19: Konfiguration Von Funktionsblöcken
SATEL KNX-BIN24 Beschreibung der Parameter Schaltzeit des Kanals – Zeit, für die der Kanal während des Zyklus eingeschaltet wird (0 - 30000 [Sekunden]). Ausschaltzeit des Kanals – Zeit, für die der Kanal während des Zyklus ausgeschaltet wird (0 - 30000 [Sekunden]). - Seite 20 KNX-BIN24 SATEL Zähler, Szene. Für jeden aktivierten Funktionsblock werden Kommunikationsobjekte freigegeben (die Anzahl der Objekte hängt von der gewählten Funktion ab). Es wird die Registerkarte zur Konfiguration des Blocks (z.B. „1: Schalter”) und dessen Verknüpfung mit Kanal oder Kanälen, mithilfe deren er gesteuert wird, eingeblendet (jeder Funktionsblock kann mithilfe Ereignisse aus beliebigem Kanal gesteuert werden, und die Ereignisse aus einem Kanal können zur gleichzeitigen Steuerung mehrerer Funktionsblöcke verwendet...
-
Seite 21: Schalter / Werteinsteller
SATEL KNX-BIN24 „FB 1…20: Schaltfolge – Objekt 1” und „FB 1…20: Schaltfolge - Objekt 2” aktiviert und wird die Registerkarte „1…20: Schaltfolge” eingeblendet. Zähler – ermöglicht, die in den Modulkanälen erzeugten Ereignisse zusammen zu zählen. Wenn Sie diese Funktion auswählen, werden die Kommunikationsobjekte „FB 1…20: Zähler: - Aktueller Wert”, „FB 1…20: Zähler –... - Seite 22 KNX-BIN24 SATEL Konfiguration für das Beispiel aus der Abb. 10 in der ETS: Ereignis – Langer Tastendruck = Ja; Kurzer Tastendruck: Typ des Kommunikationsobjektes = 1-Bit; Langer Tastendruck: Typ des Kommunikationsobjektes = 1-Byte. Beschreibung der Parameter Steuerkanal – die im Kanal erzeugten Ereignisse steuern das Schalten / Werteinstellung (Physikalischer Kanal A…H / Virtueller Kanal A…H / Logischer Kanal A…D / Timer-...
-
Seite 23: Reaktion Auf Flanke (Monostabiler Schalter)
SATEL KNX-BIN24 1-Byte – das Objekt wird die Werte aus dem Bereich von 0 bis 255 annehmen können. 1-Byte – Prozentwert – das Objekt wird die Werte aus dem Bereich von 0 bis 100 % annehmen können. 4-Bit – Dimmsteuerung – das Objekt wird die Werte aus dem Bereich von maximaler Helligkeit (100% Heller) bis zum maximalen Dimmen (100% Dunkler) und den Wert „Stopp”... - Seite 24 KNX-BIN24 SATEL für Beispiel Konfiguration Abb. 11-I ETS: Kommunikationsobjektes = 1-Bit. Konfiguration für das Beispiel aus der Abb. 11-II in der ETS: Typ des Kommunikationsobjektes = 1-Byte. Beschreibung der Parameter Steuerkanal – die im Kanal erzeugten Ereignisse der steigenden und fallenden Flanke steuern das Schalten / die Werteinstellung (Physikalischer Kanal A…H / Virtueller Kanal...
-
Seite 25: Dimmer
SATEL KNX-BIN24 4-Bit – Rollladensteuerung – das Objekt wird die Werte aus dem Bereich von Rollladen vollständig geöffnet (100% Fahren AUF) bis Rollladen vollständig geschlossen (100% Fahren AB) und den Wert „Stopp” annehmen können – siehe Anhang „4-Bit- Telegramme zur Ansteuerung der Rollladenfahrt”. - Seite 26 KNX-BIN24 SATEL Ja – 2-Kanal-Betrieb ist eingeschaltet, d.h. die Beleuchtung kann über zwei Kanäle gesteuert werden – siehe Abb. 13. Schema der Steuerung – wählen Sie das Steuerungsschema: Typ A: kurzer Tastendruck = Schrittw.; langer Tastendruck = EIN / AUS –...
- Seite 27 SATEL KNX-BIN24 Konfiguration für das Beispiel aus Abb. 12 in der ETS: 2-Kanal-Betrieb = Nein; Schema der Steuerung = Typ B. Konfiguration für das Beispiel aus Abb. 13 in der ETS: 2-Kanal-Betrieb = Ja; Schema der Steuerung = Typ A.
-
Seite 28: Rollladenaktor
KNX-BIN24 SATEL ändert – „4-Bit-Telegramme (100%…1% Heller, Stopp siehe Anhang Dimmsteuerung”). Dimmen AB: Schrittweise – Wert, um den das Licht abgedimmt wird, wenn im Steuerkanal („Steuerkanal” oder „Dimmen AB: Steuerkanal”) ein Ereignis erzeugt wird, das den Zustand des Kommunikationsobjektes „FB 1: Dimmer – Relatives Dimmen” ändert (100%…1% Dunkler;... - Seite 29 SATEL KNX-BIN24 bewegen. Nach vollständigem Öffnen des Vorhangs ohne Lamellen, wird jeder kurze Tastendruck den Vorhang um einen Schritt nach unten bewegen. Wenn die Lamellen oder der Vorhang in Bewegung sind, wird sie durch kurzen Tastendruck gestoppt. Typ B – 1-Bit: Kurzer Tastendruck – Fahren AUF / Fahren AB; Langer Tastendruck –...
- Seite 30 KNX-BIN24 SATEL Rollladen-/ Jalousieaktoren) ermöglicht. Die Interpretation dieser Telegramm hängt jedoch davon ab, wie diese Geräte (Aktoren) konfiguriert wurden. Abbildung 14 stellt ein Beispiel für die Ansteuerung des Rollladens über einen Kanal (Schema der Steuerung „Typ A”), und Abbildung 15 über zwei Kanäle (Schema der Steuerung „Typ A”) dar.
-
Seite 31: Schaltfolge
SATEL KNX-BIN24 Logischer Kanal A…D / Timer-Kanal A…D). Das Feld ist bei zweikanaliger Steuerung verfügbar. Das, welche Ereignisse aus den obigen Kanälen den Wert des Objektes „FB 1: Rollladen - Fahren AUF/AB”, und welche des Objektes „FB 1: Rollladen - Stopp/Schrittw. - Seite 32 KNX-BIN24 SATEL Wert der Kommunikationsobjekte Ereignis Sequenzschritt Objekt 5 Objekt 4 Objekt 3 Objekt 2 Objekt 1 00000 00001 00010 00011 00100 00101 00110 00111 01000 01001 01010 01011 01100 01101 01110 01111 10000 10001 10010 10011 10100 10101 10110...
- Seite 33 SATEL KNX-BIN24 Wert der Kommunikationsobjekte Ereignis Sequenzschritt Objekt 5 Objekt 4 Objekt 3 Objekt 2 Objekt 1 00010 00110 00111 00101 00100 01100 01101 01111 01110 01010 01011 01001 01000 11000 11001 11011 11010 11110 11111 11101 11100 10100 10101...
- Seite 34 KNX-BIN24 SATEL Queue mit Pausen In dieser Schaltfolge sind die Schritte, in denen der Zustand nachfolgender Objekte auf „EIN” geändert wird, mit Pausen getrennt, also Schritten, in denen alle Objekte ausgeschaltet sind. 00000->00001->00000->00010->00000->00100->00000->01000->00000->10000 Wert der Kommunikationsobjekte Ereignis Sequenzschritt Objekt 5...
- Seite 35 SATEL KNX-BIN24 Ja – 2-Kanal-Betrieb ist eingeschaltet, d.h. die Schaltfolge kann über zwei Kanäle gesteuert werden – siehe Abb. 17. Schema der Steuerung – im Falle des 2-Kanal-Betriebs können Sie Folgendes auswählen: Typ A: Kurzer Tastendruck = Schaltfolge wechseln – kurzer Tastendruck im ersten Kanal („Steuerkanal: nächster Schritt”) wird den nächsten Schritt in der Schaltfolge...
- Seite 36 KNX-BIN24 SATEL Steuerkanal: Richtung – der Zustand des Kanals bestimmt die Schaltrichtung in der Folge, wo: Kanalzustand „1” = VORWÄRTS, Kanalzustand „0” = RÜCKWÄRTS (Physikalischer Kanal A…H / Virtueller Kanal A…H / Logischer Kanal A…D / Timer-Kanal A…D). Siehe Abb. 17-II. Das Feld ist verfügbar, wenn Sie den 2-Kanal-Betrieb aktivieren und das Steuerungsschema „Typ B”...
-
Seite 37: Zähler
SATEL KNX-BIN24 Queue Queue mit Pausen Queue mit Füllung Anzahl der Kommunikationsobjekte in der Schaltfolge – Anzahl der Objekte, deren Zustand im Rahmen der Folge geschaltet werden kann (minimal = 2; maximal = 5). Die Wahl eines Wertes größer als 2 aktiviert Kommunikationsobjekte „FB 1: Schaltfolge –... - Seite 38 KNX-BIN24 SATEL Steuerkanal – die im Kanal erzeugten Ereignisse steuern den Zähler (Physikalischer Kanal A…H / Virtueller Kanal A…H / Logischer Kanal A…D / Timer-Kanal A…D). Das Feld ist bei einkanaliger Steuerung verfügbar. Zähler aufwärts durch Kanal (+1) – die im Kanal erzeugten Ereignisse erhöhen den Zählerwert (Physikalischer Kanal A…H / Virtueller Kanal A…H / Logischer Kanal A…D /...
-
Seite 39: Szene
SATEL KNX-BIN24 Umlaufend zählen – Sie können auswählen: AUS – das Reset des Zählers am Ende des Zählvorgangs ist ausgeschaltet, d.h. nach dem Erreichen des oberen oder unteren Grenzwertes (Felder „Maximalwert des Zählers” und „Minimalwert des Zählers”) wird der Zähler gestoppt. Defaultwert. -
Seite 40: Kommunikationsobjekte
KNX-BIN24 SATEL Kommunikationsobjekte Virtuelle Eingänge 4.6.1 Für die Kommunikationsobjekte „Virtueller Eingang 1…8” sind die Nummern von 1 bis 8 im Programm reserviert. Kommunikationsobjekte des virtuellen Kanals Objektname Objektfunktion Datentyp Flags Eingang A…H Virtueller Eingang A…H 1 Bit, K, S …... - Seite 41 SATEL KNX-BIN24 Kommunikationsobjekte: Schalter / Werteinsteller Objektname Objektfunktion Datentyp Flags K, L, S, Ü FB 1: Schalter Kurzer Tastendruck 1 Bit, (1-Bit) / (1-Byte) DPT 1.001 / (Prozentwert) 1 Byte / (Dimmsteuerung) DPT 5.* 8-bit / (Rollladensteuerung) unsigned value 4 Bit, DPT 3.007...
-
Seite 42: Flanke
KNX-BIN24 SATEL Kommunikationsobjekte: Schalter / Werteinsteller Objektname Objektfunktion Datentyp Flags „0” eingeben, wird das zyklische Senden ausgeschaltet. Siehe „Schalter” K, L, S, Ü FB 1: Schalter Langer Tastendruck 1 Bit, (1-Bit) / (1-Byte) DPT 1.001 / (Prozentwert) 1 Byte / (Dimmsteuerung) DPT 5.* 8-bit... -
Seite 43: Dimmer
SATEL KNX-BIN24 Kommunikationsobjekte: Reaktion auf Flanke Objektname Objektfunktion Datentyp Flags K, L, Ü FB 1: Flanke Steigende / Fallende 1 Bit, (1-Bit) / (1-Byte) DPT 1.001 / (Prozentwert) 1 Byte / (Dimmsteuerung) DPT 5.* 8-bit / (Rollladensteuerung) unsigned value 4 Bit, DPT 3.007... -
Seite 44: Rollladensteuerung
KNX-BIN24 SATEL Kommunikationsobjekte: Dimmer Objektname Objektfunktion Datentyp Flags durch ein anderes Kommunikationsobjekt aus derselben Adressgruppe (z.B. anderer Taster im Treppenhaus) aufgerufen wird. Wenn Sie nicht möchten, dass der Objektwert durch Telegramme aus dem Bus geändert wird, schalten Sie in den Eigenschaften des Objektes die Option „S –... -
Seite 45: Schaltfolge
SATEL KNX-BIN24 Kommunikationsobjekte: Rollladensteuerung Objektname Objektfunktion Datentyp Flags schalten Sie in den Eigenschaften des Objektes die Option „S – Schreiben” aus. Telegramm: 0 = AUF, 1 = AB. Siehe „Rollladenaktor” K, L, Ü FB 1: Rollladen Stopp/Schrittw. 1 Bit, AUF/AB (1-Bit) / DPT 1.007... -
Seite 46: Zähler
KNX-BIN24 SATEL Kommunikationsobjekte: Schaltfolge Objektname Objektfunktion Datentyp Flags „Funktionsblock 1” die Funktion „Schaltfolge” auswählen. Die Objekte mit den Nummern von 3 bis 5 können in der Registerkarte „1: Schaltfolge” aktiviert werden, indem im Feld „Anzahl der Kommunikationsobjekte in der Schaltfolge” die Anzahl der Objekte gewählt wird, die in der Schaltfolge verwendet werden sollen. -
Seite 47: Szene
SATEL KNX-BIN24 Kommunikationsobjekte: Zähler Objektname Objektfunktion Datentyp Flags FB 1: Zähler Überlauf K, L, Ü 1 Bit, DPT 1.001 Das Objekt wird aktiviert, wenn Sie in der Registerkarte „Allgemein” (sichtbar nach dem Aufklappen der Registerkarte „Funktionsblöcke”), im Feld „Funktionsblock 1” die Funktion „Zähler”... -
Seite 48: Konfigurationsbeispiele
KNX-BIN24 SATEL Konfigurationsbeispiele Steuerung mehrerer Funktionsblöcke mithilfe eines Kanals 4.7.1 Das Beispiel stellt eine Lösung dar, bei der drei Funktionsblöcke gleichzeitig mithilfe der Ereignisse des kurzen und langen Tastendruckes aus physikalischem Kanal A gesteuert werden. Der Funktionsblock, der das Schalten ermöglicht (Funktionsblock 1: Schalter) wird mit kurzen Tastendrücken gesteuert, und die Funktionsblöcke zur Lichtsteuerung... -
Seite 49: Verwendung Von Timer-Kanal
SATEL KNX-BIN24 4.7.2 Verwendung von Timer-Kanal... -
Seite 50: Verwendung Von Virtuellen Und Logischen Kanälen
KNX-BIN24 SATEL Das Beispiel stellt eine Konfiguration dar, in der die Ereignisse des kurzen und langen Tastendruckes aus dem physikalischen Kanal A die Beleuchtung steuern (welche Ereignisse den Zustand von einzelnen Kommunikationsobjekten ändern, hängt vom Modus und Schema der Steuerung ab, die während der Konfiguration des Funktionsblocks 1 ausgewählt wurden). - Seite 51 SATEL KNX-BIN24...
-
Seite 52: Technische Daten
KNX-BIN24 SATEL 5. Technische Daten Versorgung Spannung (KNX-Bus) ................... 20…30 V DC Stromaufnahme aus dem KNX-Bus ................<15 mA Eingänge Anzahl der Eingänge ........................ 8 Eingangsstrom I ......................1,5 mA Zulässiger Spannungsbereich U ..............0…30 V AC/DC Spannungsbereich für das Signal U .............. -
Seite 53: Anhang
SATEL KNX-BIN24 6. Anhang 4-Bit-Telegramme zur Dimmsteuerung Telegrammwerte HELLER / DUNKLER binär Bruch prozentual hexadezimal dezimal STOPP STOPP 0000 1/1 DUNKLER 100% DUNKLER 0001 1/2 DUNKLER 50% DUNKLER 0010 1/4 DUNKLER 25% DUNKLER 0011 1/8 DUNKLER 12% DUNKLER 0100 1/16 DUNKLER...
