INT-KNX-2
MODUL ZUR INTEGRATION MIT DEM KNX-SYSTEM
Das Modul INT-KNX-2 ermöglicht die Integration des INTEGRA / INTEGRA Plus
Alarmsystems mit dem KNX-System. Mit Hilfe des Moduls kann die Alarmzentrale
Schaltaktoren steuern, die an den KNX-Bus angeschlossen sind, und die Busteilnehmer
können das Alarmsystem steuern. Diese Anleitung besieht sich auf das Modul mit der
Firmware 2.00, das von den Zentralen INTEGRA und INTEGRA Plus mit der Firmware 1.13
vom 2015-03-11 (oder höher) unterstützt wird.
1 Eigenschaften
 64 KNX-Kommunikationsobjekte.
 Erweiterung des Alarmsystems um virtuelle Ausgänge zur Steuerung der KNX-Geräte.
 Anzahl der virtuellen Ausgänge wird mittels DIP-Schalter bestimmt (von 8 bis 64 – das
Vielfache von 8).
 Möglichkeit der Steuerung der KNX-Geräte mit Makrobefehlen.
 Steuerung des Alarmsystems mittels KNX-Geräten (über die Linien des Alarmsystems).
 Busankoppler, der den Anschluss des Moduls direkt an den KNX-Bus ermöglicht.
 NC-Sabotagelinie.
 Möglichkeit des Anschlusses an den RS-485-Bus (Aktualisierung der Firmware über den
Bus).
2 Technische Daten
Spannungsversorgung....................................................................................... 12 V DC ±15%
Ruhestromaufnahme .......................................................................................................43 mA
Max. Stromaufnahme ......................................................................................................50 mA
Umweltklasse gem. EN50130-5............................................................................................... II
Betriebstemperaturbereich.................................................................................-10 °C...+55 °C
Maximale Feuchtigkeit .................................................................................................... 93±3%
Abmessungen......................................................................................................... 80 x 57 mm
Gewicht............................................................................................................................... 32 g
Die Konformitätserklärung ist der Webseite www.satel.eu/ce zu entnehmen
int-knx-2_de 03/15

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Satel INT-KNX-2

Inhaltszusammenfassung für Satel INT-KNX-2

  • Seite 1 MODUL ZUR INTEGRATION MIT DEM KNX-SYSTEM int-knx-2_de 03/15 Das Modul INT-KNX-2 ermöglicht die Integration des INTEGRA / INTEGRA Plus Alarmsystems mit dem KNX-System. Mit Hilfe des Moduls kann die Alarmzentrale Schaltaktoren steuern, die an den KNX-Bus angeschlossen sind, und die Busteilnehmer können das Alarmsystem steuern.

  • Seite 2: Dip-Schalter

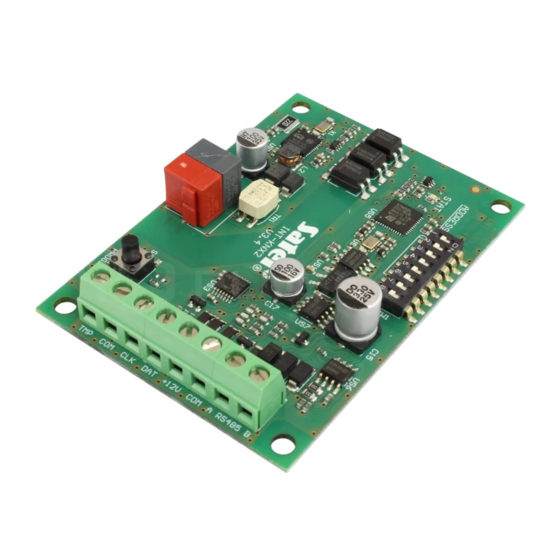

    INT-KNX-2 SATEL 3 Elektronikplatine Abb. 1. Elektronikplatine des Moduls. Erläuterung zur Abbildung 1: DIP-Schalter (siehe: DIP-S CHALTER Diode STAT zur Anzeige der Kommunikation mit der Alarmzentrale: leuchtet – keine Kommunikation mit der Zentrale, blinkt – die Kommunikation mit der Alarmzentrale funktioniert korrekt.

  • Seite 3: Montage

    SATEL INT-KNX-2 Die Schalter 1-5 dienen zur Einstellung der Adresse. Die im Modul eingestellte Adresse ist eine Summe der Zahlenwerte, die den Schaltern 1-5 zugewiesen sind. Die Adresse muss sich von den Adressen anderer an den Kommunikationsbus der Alarmzentrale angeschlossenen Module unterscheiden.

  • Seite 4: Identifizierung Des Moduls

    Nach der Beendigung der Parametrierung betätigen Sie die Taste „Speichern”, um die Daten im Modul zu speichern, und die Taste , um die Daten in der Zentrale abzulegen. 7.1 Beschreibung der Parameter und Optionen Name – individueller Name des Moduls (bis zu 16 Zeichen). Physikalische Adr. – Adresse des INT-KNX-2 Moduls.
  • Seite 5 Sabot. alarmiert im Bereich – Bereich, in dem der Alarm bei einer Modulsabotage ausgelöst wird. Abb. 3. Das Programm D X: Konfiguration des INT-KNX-2 Moduls. LOAD 7.1.1 Kommunikationsobjekte Die Kommunikationsobjekte werden in einer Tabelle präsentiert. Nach dem Klicken auf das Objekt können Sie dessen Einstellungen im Panel auf der rechten Seite konfigurieren.
  • Seite 6 Befehlen zusammengesetzte Sequenz von Operationen, die von der Alarmzentrale nach der Aktivierung des Makrobefehls ausgeführt werden sollen. Unter den Befehlen können sich Befehle zur Änderung des Wertes der INT-KNX-2 Kommunikationsobjekte befinden. Die Makrobefehle werden von einigen Geräten von SATEL angeboten (z.

  • Seite 7: Aktualisierung Der Firmware Des Moduls

    Schließen Sie das Modul über RS485-Bus an den ACCO-USB Konverter, und den Konverter an den Computer an (siehe: Anleitung des ACCO-USB Konverters). Auf der Seite www.satel.eu finden Sie ein Programm zur Firmwareaktualisierung der Module und weitere Informationen zum Verfahren der Aktualisierung.
