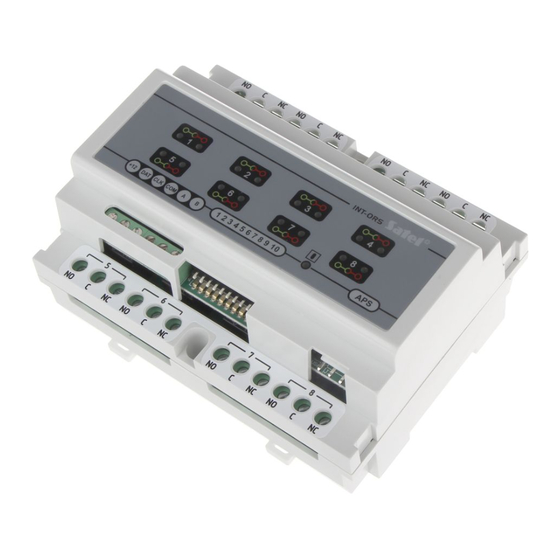

Das Modul der Ein- und Ausgänge INT-IORS und das Modul der Ausgänge INT-ORS werden bei der
Zusammenarbeit mit Alarmzentralen INTEGRA empfohlen. Sie ermöglichen eine Erweiterung des
Alarmsystems um 8 Ausgänge und das Modul INT-IORS zusätzlich um 8 Eingänge. Die Module
werden zur Montage an der Schiene DIN 35 mm geeignet, was den Installationsprozess und
Integrierung mit anderen Systemen der Automatik vereinfacht.
Die Ausgänge der Module sind Relaisausgänge. Sie ermöglichen die Steuerung der mit der
Wechselspannung 230 V gespeisten elektrischen Geräte. Sie können individuell programmiert
werden, analog wie Ausgänge der Hauptplatine der Zentrale, mit der das Modul zusammenarbeitet.
An die Moduleingänge INT-IORS können Melder oder Steuerungsanlagen Typ - NO und NC
angeschlossen werden. Die Eingänge können in der EOL Konfiguration arbeiten (Stromkreis mit dem
Widerstand von 2,2 kΩ geschlossen) und 2EOL (Stromkreis mit zwei Widerständen von 1,1 kΩ
geschlossen). Sie können individuell programmiert werden, analog, wie Eingänge der Hauptplatine
der Zentrale, mit der das Modul zusammenarbeitet.
Die Module werden mit der Gleichspannung 12 V (±15%) gespeist.

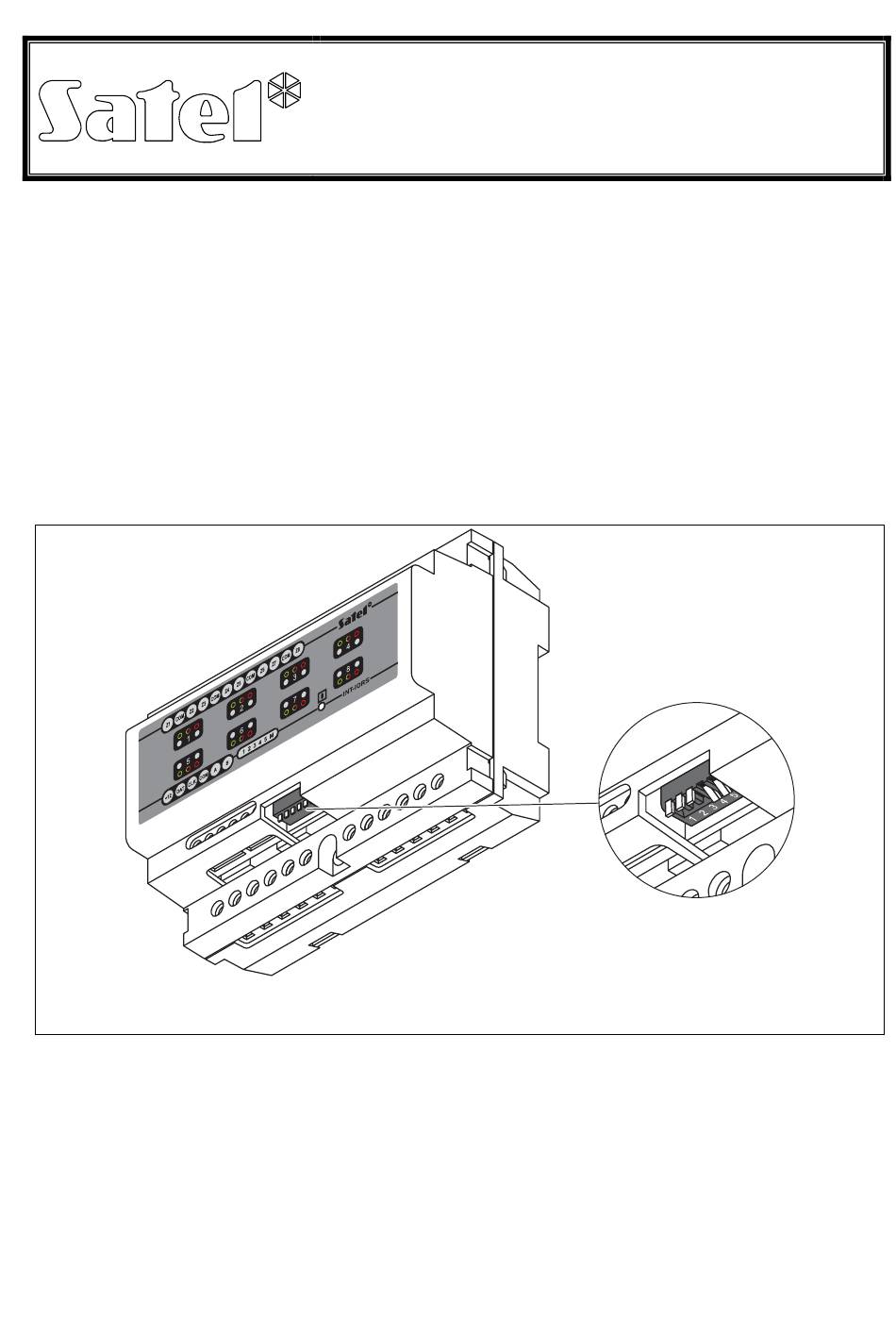

Abb. 1.
Das Modul der Ein- und Ausgänge INT-IORS. Auf der Vergrößerung wurden
Klemmenbeschreibung:
+12V
- Speiseeingang
DAT
- Daten
CLK
- Uhr
COM
- Masse
A, B
- Klemmen des Ports RS-485
Z1...Z8 - Eingänge (nur bei INT-IORS)
NO
- Klemme ist normalerweise von der Klemme des gemeinsamen Relaisausgangs
abgeschaltet.
kurzgeschlossen.
C
- gemeinsame Klemme des Relaisausgangs
MODULE AN DER DIN-SCHIENE
®
DIP-Schalter gezeigt.
Im
aktiven
Zustand
INT-IORS
INT-ORS
wird
sie
mit
der
int-iors_de 05/08
gemeinsamen
Klemme
