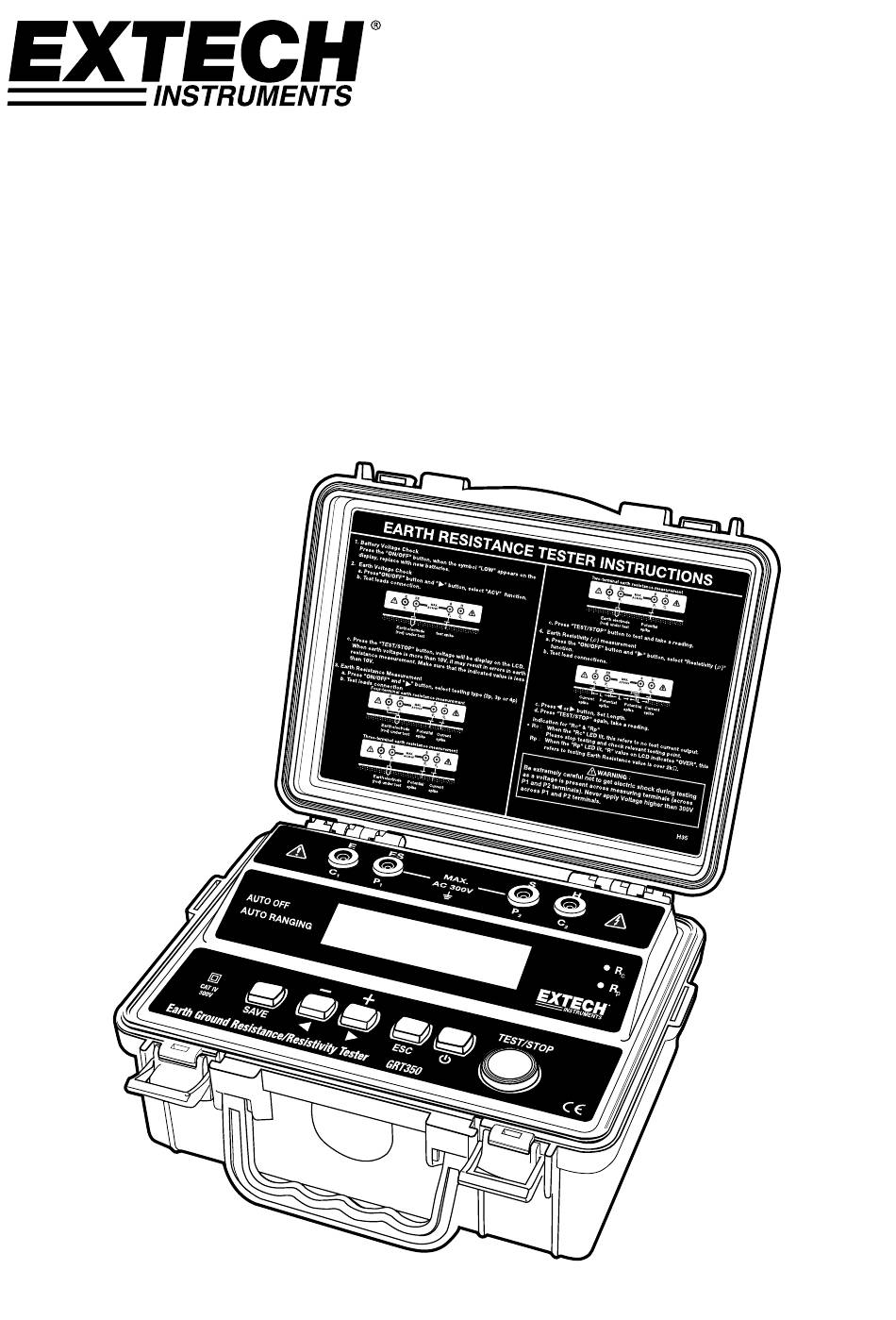

- Seite 1 BEDIENUNGSANLEITUNG Erdungswiderstand- und spez. Bodenwiderstand-Messgerät Modell GRT350...
-
Seite 2: Ausstattungsdetails
Einführung Vielen Dank, dass Sie sich für das Erdungswiderstand- und spez. Bodenwiderstand-Messgerät Modell GRT350 von Extech Instruments entschieden haben. Das GRT350 wurde gemäß IEC- Publikation 348, Sicherheitsanforderungen für elektronische Messgeräte, EN 61010-1, EN 61326- 1, EN 61557-1, EN 61557-5 und anderen Sicherheitsnormen entwickelt und getestet. Dieses Gerät wird vollständig getestet sowie kalibriert ausgeliefert und bietet bei ordnungsgemäßer... -
Seite 3: Sicherheitshinweise
Informationen in der Bedienungsanleitung hin. Erdungsanschluss (Masse) Das Gerät erfüllt die aktuellen EU-Richtlinien. WARNUNG Um elektrische Schläge zu vermeiden, berühren Sie während Messungen nicht die Anschlüsse. Legen Sie niemals Spannungen mit mehr als 300 V zwischen den Anschlüssen P1 und P2 GRT350-de-DE_v1.1 1/15... -

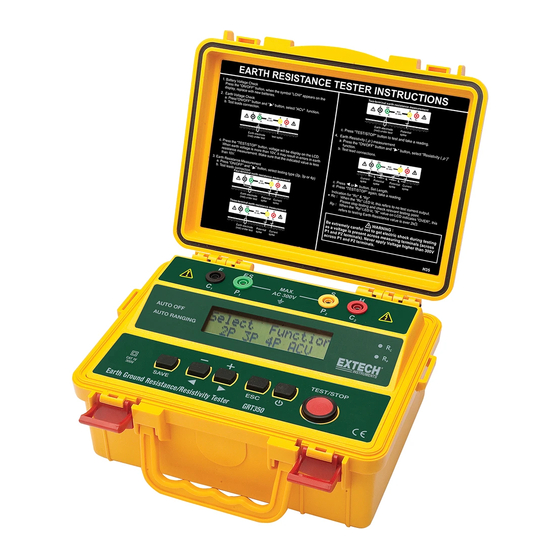

Seite 4: Beschreibung Des Messgeräts
P1 Anschluss (Anschluss für grüne Messleitung) P2 Anschluss (Anschluss für gelbe Messleitung) C2 Anschluss (Anschluss für rote Messleitung) Display Rc LED Rp LED Taste Save (Speichern) Cursortasten 10. Cursortasten 11. Taste ESC 12. Ein-/Ausschalter 13. Taste TEST/STOP 11 12 GRT350-de-DE_v1.1 1/15... -
Seite 5: Bedienung
Boden geeignet. Bei 2-poligen Messungen fließen allerdings der Messleitungs- und Kontaktwiderstand in den Messwert ein und das Messergebnis fällt etwas höher als der tatsächliche Erdungswiderstand aus. Falls Messergebnisse höher als gewünscht ausfallen oder die Messungsvorgaben mehrpolige Techniken erfordern sollten, nutzen Sie die 3- oder 4-poligen Messungen. GRT350-de-DE_v1.1 1/15... -
Seite 6: Erdungswiderstand Messen
Abstand zwischen den Sonden muss 5 bis 10 Meter (16 bis 32 Fuß) betragen. Erdungswiderstandmessungen (4-polig) MAX. AC 300V (1) Erdungssonde (Stange) (2) Potenzial-Erdspieß (3) Strom-Erdspieß Erdungswiderstandmessungen (3-polig) MAX. AC 300V (1) Erdungssonde (Stange) (2) Potenzial-Erdspieß (3) Strom-Erdspieß Erdungswiderstandmessungen (2-polig) MAX. AC 300V (1) Erdungssonde (Stange) (2) Potenzial-Erdspieß GRT350-de-DE_v1.1 1/15... -
Seite 7: Messung Durchführen
Drücken Sie die Pfeiltaste „►“ oder „◄“, um den Wert zu erhöhen oder zu verringern. Starten Sie die Messung mit der Taste „TEST/STOP“. Speichern Sie die Messergebnisse mit der Taste „SAVE“ im Protokollspeicher. Kehren Sie mit der Taste „ESC“ wieder zur Anzeige „Select Function“ (Funktion wählen) zurück. GRT350-de-DE_v1.1 1/15... -
Seite 8: Protokoll Anzeigen
„Successful!“ (Erfolgreich!) angezeigt. Überprüfen Sie mit der Taste „TEST/STOP“, ob das Datenprotokoll gelöscht ist. Auf dem Display wird „No Log data“ (Keine Protokolldaten) angezeigt. Kehren Sie mit der Taste „ESC“ wieder zur Anzeige „Select Function“ (Funktion wählen) zurück. GRT350-de-DE_v1.1 1/15... -
Seite 9: Wartung
VORSICHT Um elektrische Schläge oder eine Beschädigung des Messgeräts zu vermeiden, lassen Sie kein Wasser in das Gehäuseinnere eindringen. Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und Reinigungsmittel ab. Verwenden Sie keine scheuernden Reinigungs- oder Lösungsmittel. GRT350-de-DE_v1.1 1/15... -
Seite 10: Technische Daten
500 mA/500 V (5 x 20 mm) flink, keramisch CAT IV-300 V, EN 61010-1, EN 61326-1, EN 61557-1, EN 61557-5 Sicherheitsstandards Copyright © 2014-2015 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form. www.extech.com GRT350-de-DE_v1.1 1/15...
