3.INSTALLATIONSMETOD

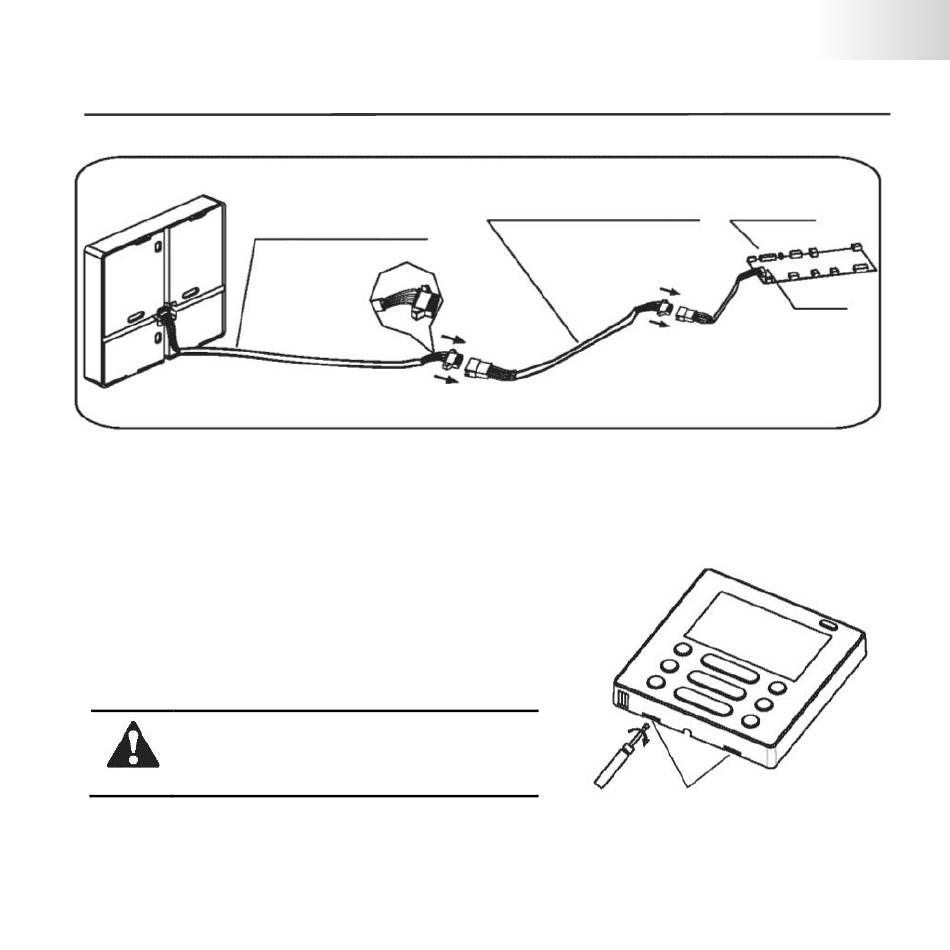

3. Bild på ledningsdragning
• Anslut honkabelskarven i sladdgruppen från kretskortet till hankabelskarven i anslutande sladdgrupper.
(Se Fig.3-3)
• Anslut den andra änden av den anslutande sladdgruppen till hankabelskarven i sladdgruppen från
sladdfjärrkontrollen. (Se Fig.3-3)
4. Ta bort den övre delen av sladdfjärrkontrollen
• För in en skårad skruvmejsel i skårorna i den nedre
delen av sladdfjärrkontrollen (två platser) och ta bort
den övre delen av sladdfjärrkontrollen. (Fig.3-4)
OBS!
Kretskortet är monterat i den övre delen
av sladdfjärrkontrollen. Var försiktig så att du inte
skadar kortet med den skårade skruvmejseln.
Skärmad sladd med
fyra ledningar
Fig. 3-3
Grupp med anslutningssladdar
Fig. 3-4
5
Kretskort
CN40
Skåror
S V
