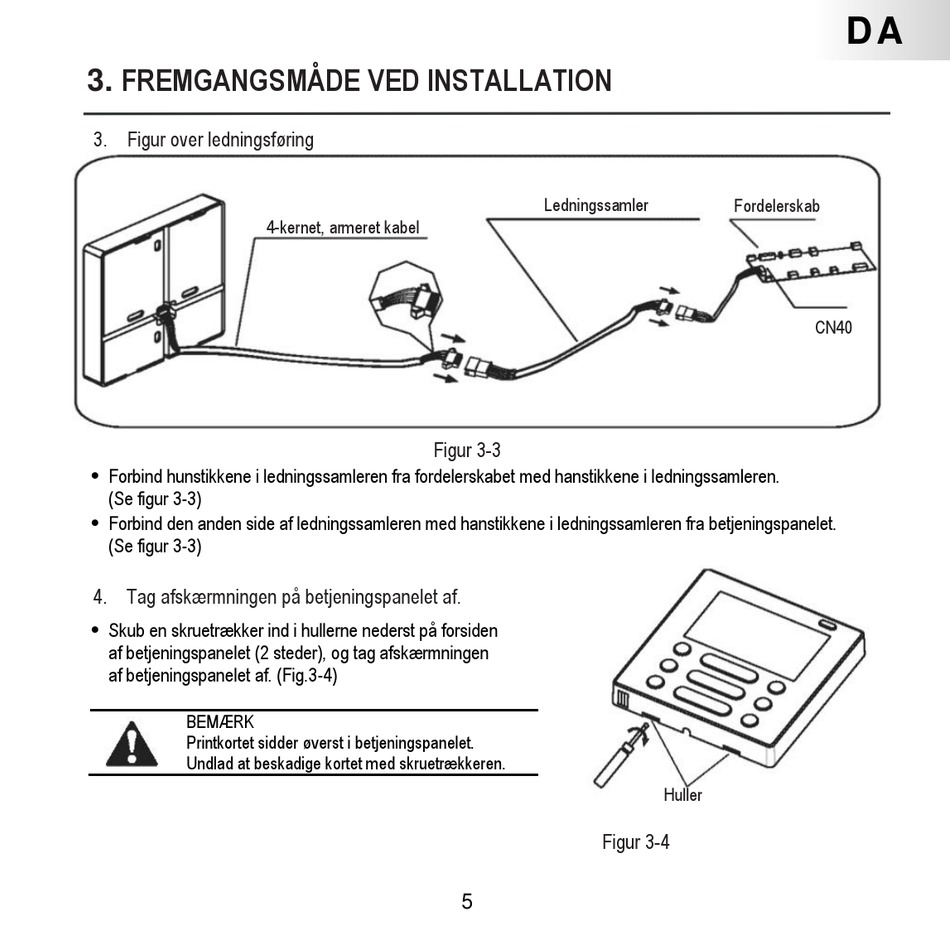

3. FREMGANGSMÅDE VED INSTALLATION
3. Figur over ledningsføring
4-kernet, armeret kabel
• Forbind hunstikkene i ledningssamleren fra fordelerskabet med hanstikkene i ledningssamleren.
(Se figur 3-3)
• Forbind den anden side af ledningssamleren med hanstikkene i ledningssamleren fra betjeningspanelet.
(Se figur 3-3)
4. Tag afskærmningen på betjeningspanelet af.
• Skub en skruetrækker ind i hullerne nederst på forsiden
af betjeningspanelet (2 steder), og tag afskærmningen
af betjeningspanelet af. (Fig.3-4)
BEMÆRK
Printkortet sidder øverst i betjeningspanelet.
Undlad at beskadige kortet med skruetrækkeren.
Ledningssamler
Figur 3-3
Figur 3-4
5
Fordelerskab
CN40
Huller
D A
