3. INSTALLATIEMETHODE

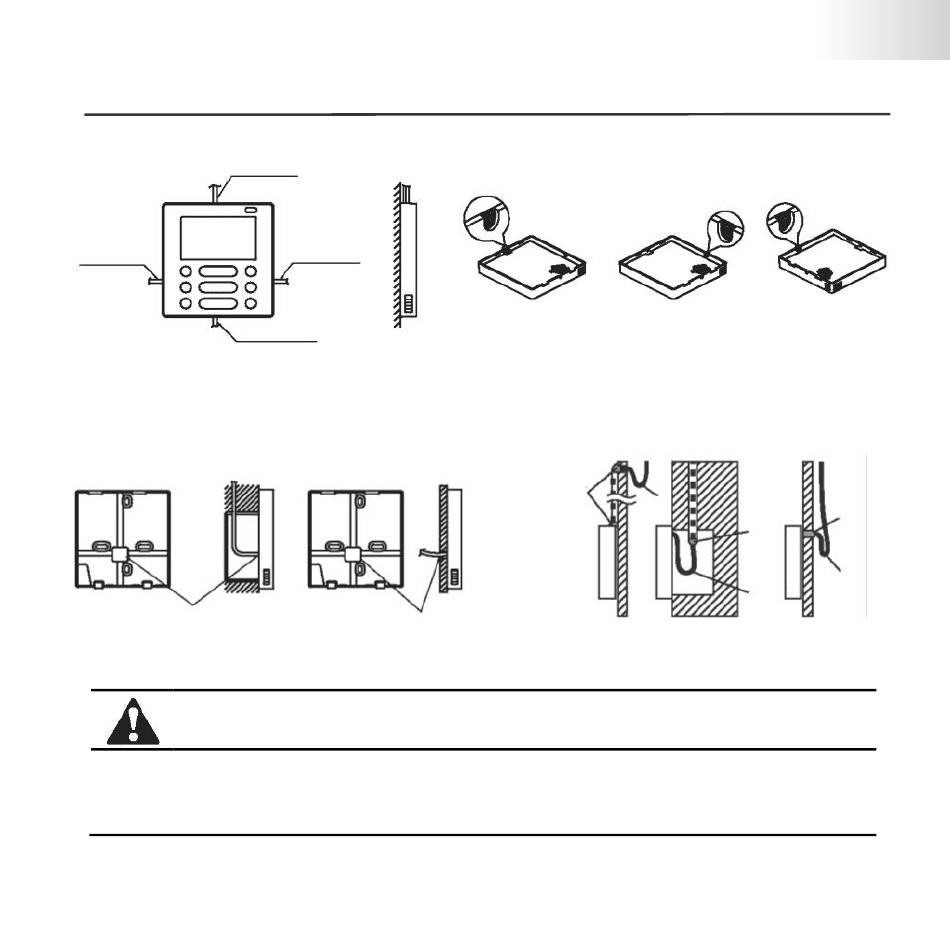

7. Bedrading
Uitgang boven
Uitgang links
Uitgang onder
B. Afgeschermde bedrading
Bedrading
in schakelkast
Doorvoergat voor bedrading
Afb. 3-9
Voorkom dat er water in de bedrade afstandsbediening komt. Leg een lus aan en gebruik kit om
de verbindingsdraden tijdens de installatie af te dichten. (Afb. 3-10)
Houd tijdens de installatie voldoende verbindingsdraad over om de afstandsbediening gemakkelijk
los te kunnen koppelen voor eventueel onderhoud.
A. Er zijn vier uitgangen voor opbouwmontage.
Drie uitgangen moeten worden uitgeknipt.
Uitgang rechts
Afb. 3-8
Bedrading door de muur
Gat in muur en doorvoergat voor bedrading
Diameter gat in muur: Ø
8
Kniplocatie uitgang Kniplocatie uitgang
bedrading boven bedrading links
Kit
Lus
20 mm
Afb. 3-10
LET OP
N L
Kniplocatie uitgang
bedrading rechts
Kit
Kit
Lus
Lus
