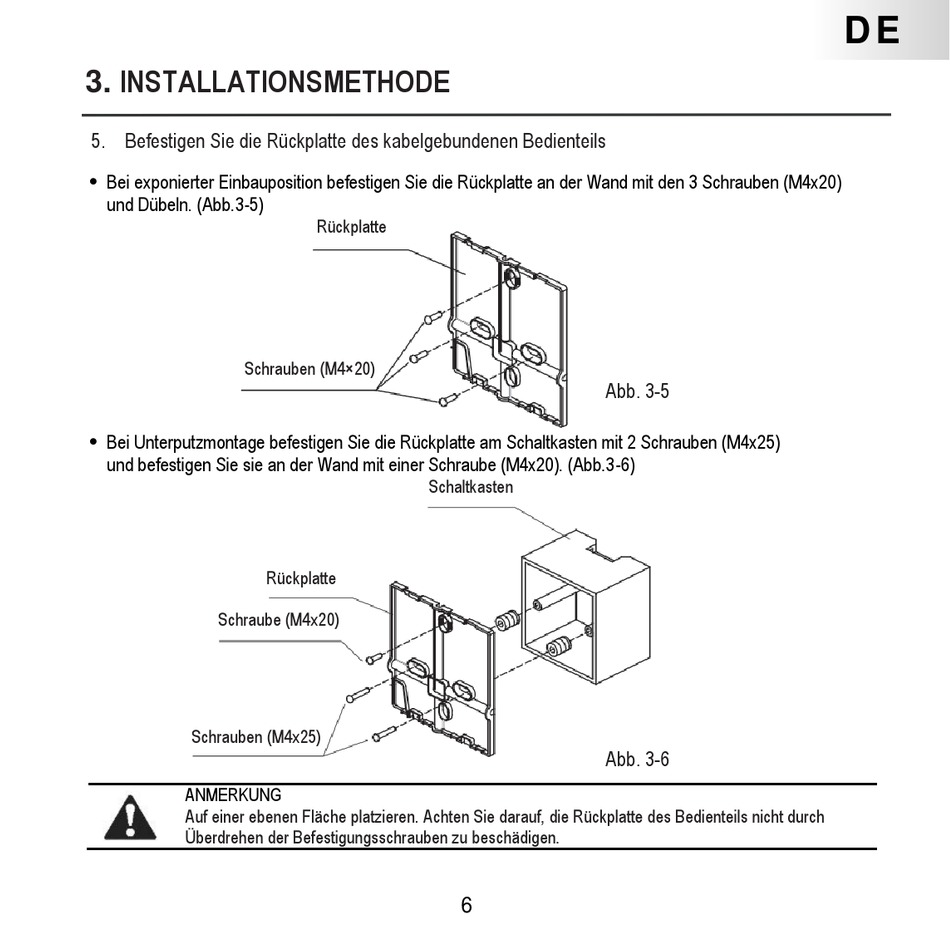

3. INSTALLATIONSMETHODE
5. Befestigen Sie die Rückplatte des kabelgebundenen Bedienteils
• Bei exponierter Einbauposition befestigen Sie die Rückplatte an der Wand mit den 3 Schrauben (M4x20)
und Dübeln. (Abb.3-5)
Schrauben (M4×20)
• Bei Unterputzmontage befestigen Sie die Rückplatte am Schaltkasten mit 2 Schrauben (M4x25)
und befestigen Sie sie an der Wand mit einer Schraube (M4x20). (Abb.3-6)
Schraube (M4x20)
Schrauben (M4x25)
ANMERKUNG
Auf einer ebenen Fläche platzieren. Achten Sie darauf, die Rückplatte des Bedienteils nicht durch
Überdrehen der Befestigungsschrauben zu beschädigen.
Rückplatte
Schaltkasten
Rückplatte
Abb. 3-5
Abb. 3-6
