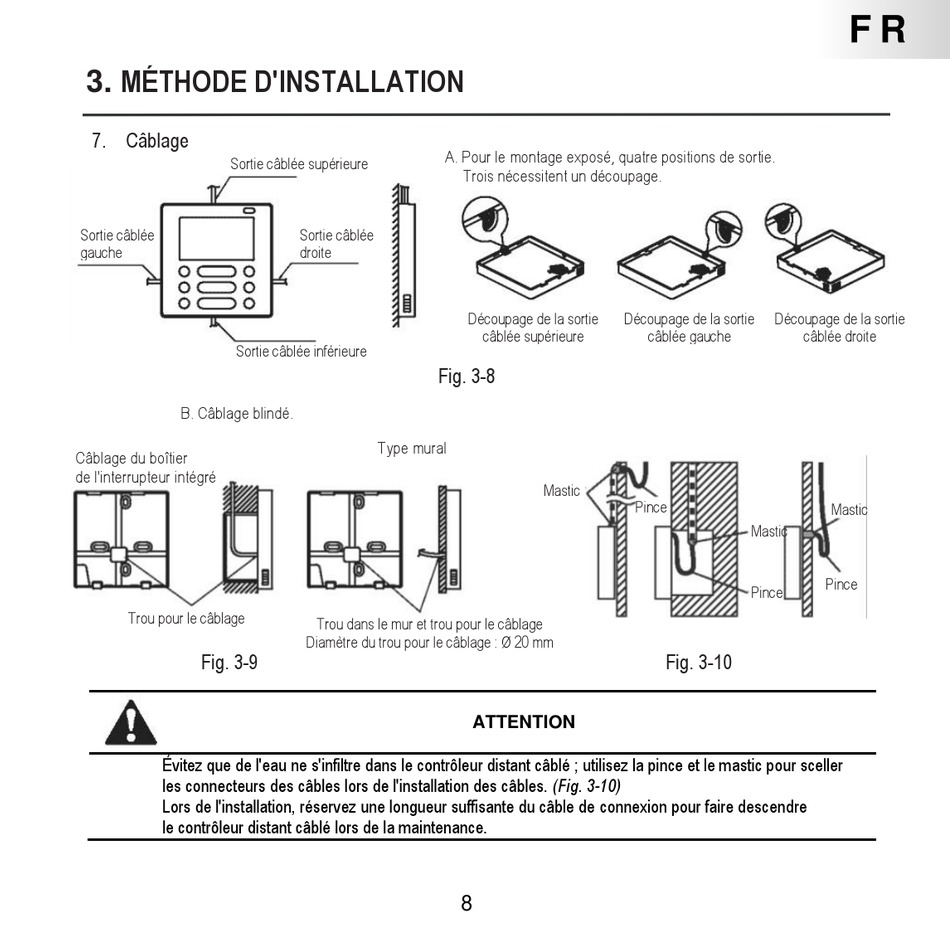

3. MÉTHODE D'INSTALLATION
7. Câblage
Sortie câblée supérieure
Sortie câblée
gauche
Sortie câblée inférieure
B. Câblage blindé.
Câblage du boîtier
de l'interrupteur intégré
Trou pour le câblage
Fig. 3-9
Évitez que de l'eau ne s'infiltre dans le contrôleur distant câblé ; utilisez la pince et le mastic pour sceller
les connecteurs des câbles lors de l'installation des câbles. (Fig. 3-10)
Lors de l'installation, réservez une longueur suffisante du câble de connexion pour faire descendre
le contrôleur distant câblé lors de la maintenance.
A. Pour le montage exposé, quatre positions de sortie.
Trois nécessitent un découpage.
Sortie câblée
droite
Découpage de la sortie
Fig. 3-8
Type mural
Trou dans le mur et trou pour le câblage
Diamètre du trou pour le câblage :
ATTENTION
8
Découpage de la sortie
câblée supérieure câblée gauche
Mastic
Pince
Ø 20 mm
Découpage de la sortie
câblée droite
Mastic
Mastic
Pince
Pince
Fig. 3-10
