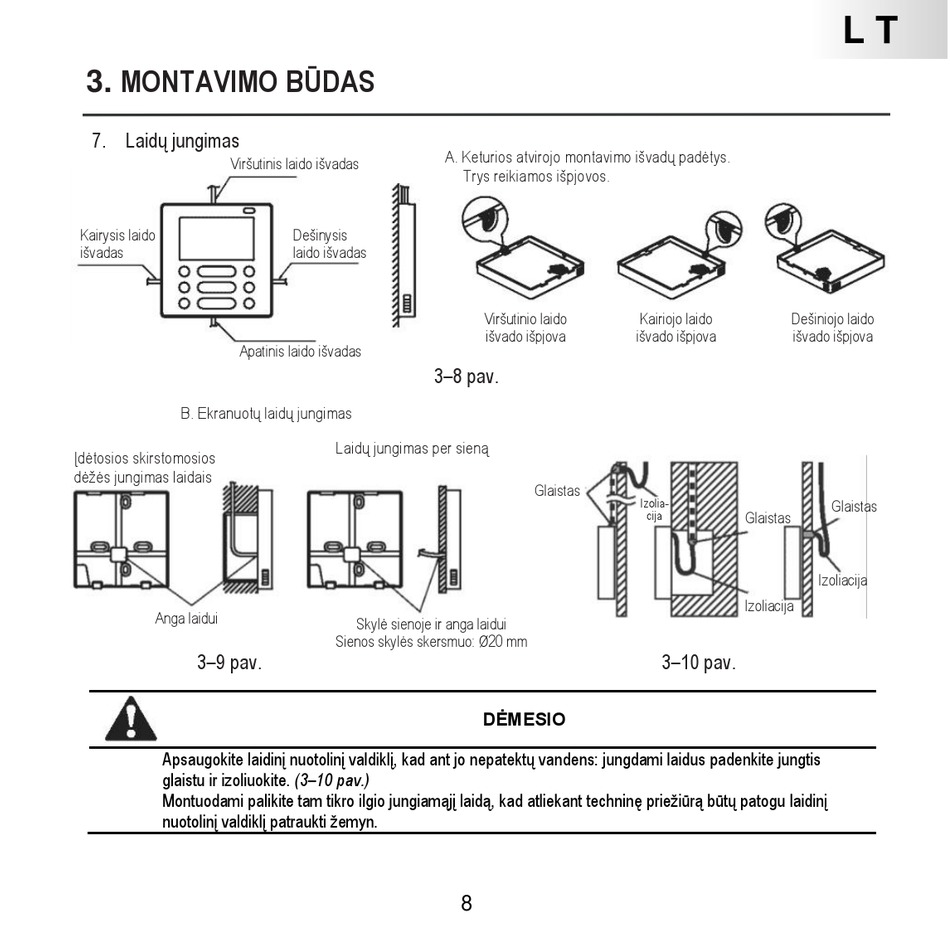

3. MONTAVIMO BŪDAS
7. Laidų jungimas
Viršutinis laido išvadas
Kairysis laido
išvadas
Apatinis laido išvadas
B. Ekranuotų laidų jungimas
Įdėtosios skirstomosios
dėžės jungimas laidais
Anga laidui
3–9 pav.
Apsaugokite laidinį nuotolinį valdiklį, kad ant jo nepatektų vandens: jungdami laidus padenkite jungtis
glaistu ir izoliuokite. (3–10 pav.)
Montuodami palikite tam tikro ilgio jungiamąjį laidą, kad atliekant techninę priežiūrą būtų patogu laidinį
nuotolinį valdiklį patraukti žemyn.
A. Keturios atvirojo montavimo išvadų padėtys.
Trys reikiamos išpjovos.
Dešinysis
laido išvadas
3–8 pav.
Laidų jungimas per sieną
Skylė sienoje ir anga laidui
Sienos skylės skersmuo: Ø20 mm
8
Viršutinio laido Kairiojo laido
išvado išpjova išvado išpjova
Glaistas
Izolia-
cija
3–10 pav.
DĖMESIO
L T
Dešiniojo laido
išvado išpjova
Glaistas
Glaistas
Izoliacija
Izoliacija
