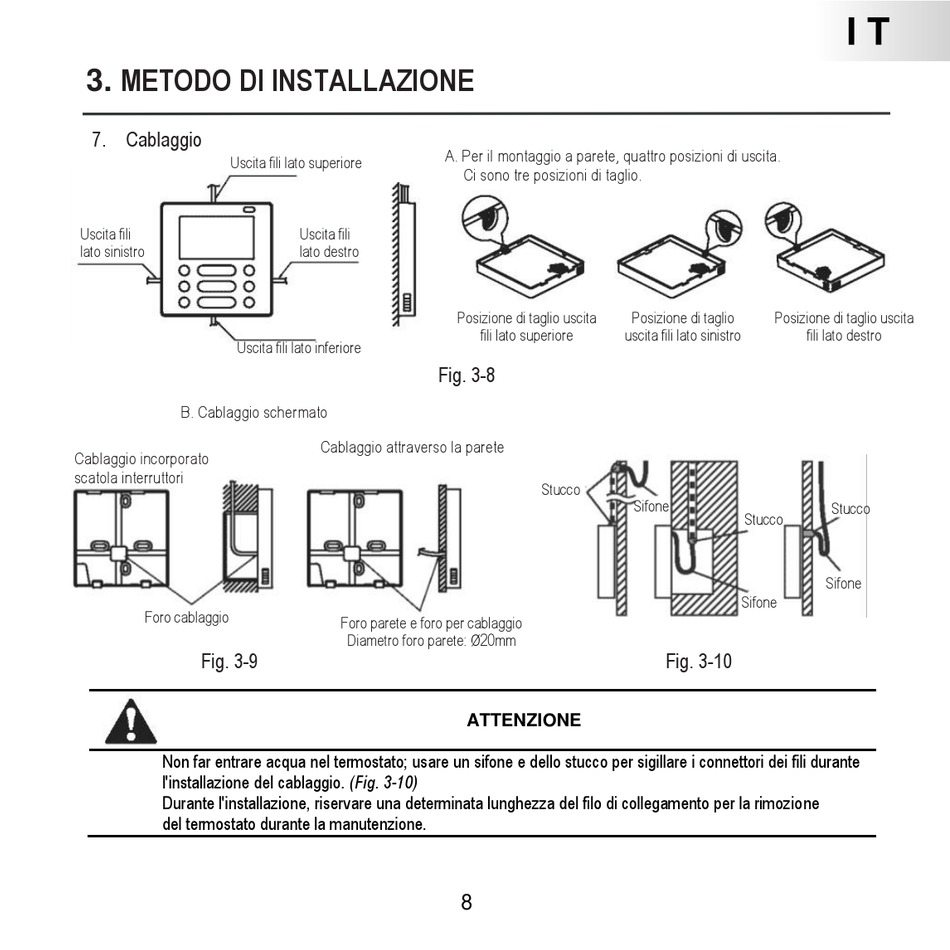

3. METODO DI INSTALLAZIONE
7. Cablaggio
Uscita fili lato superiore
Uscita fili
lato sinistro
Uscita fili lato inferiore
B. Cablaggio schermato
Cablaggio incorporato
scatola interruttori
Foro cablaggio
Fig. 3-9
Non far entrare acqua nel termostato; usare un sifone e dello stucco per sigillare i connettori dei fili durante
l'installazione del cablaggio. (Fig. 3-10)
Durante l'installazione, riservare una determinata lunghezza del filo di collegamento per la rimozione
del termostato durante la manutenzione.
A. Per il montaggio a parete, quattro posizioni di uscita.
Ci sono tre posizioni di taglio.
Uscita fili
lato destro
Posizione di taglio uscita
Fig. 3-8
Cablaggio attraverso la parete
Foro parete e foro per cablaggio
Diametro foro parete: Ø20mm
ATTENZIONE
8
Posizione di taglio
fili lato superiore uscita fili lato sinistro
Stucco
Sifone
Posizione di taglio uscita
fili lato destro
Stucco
Stucco
Sifone
Sifone
Fig. 3-10
