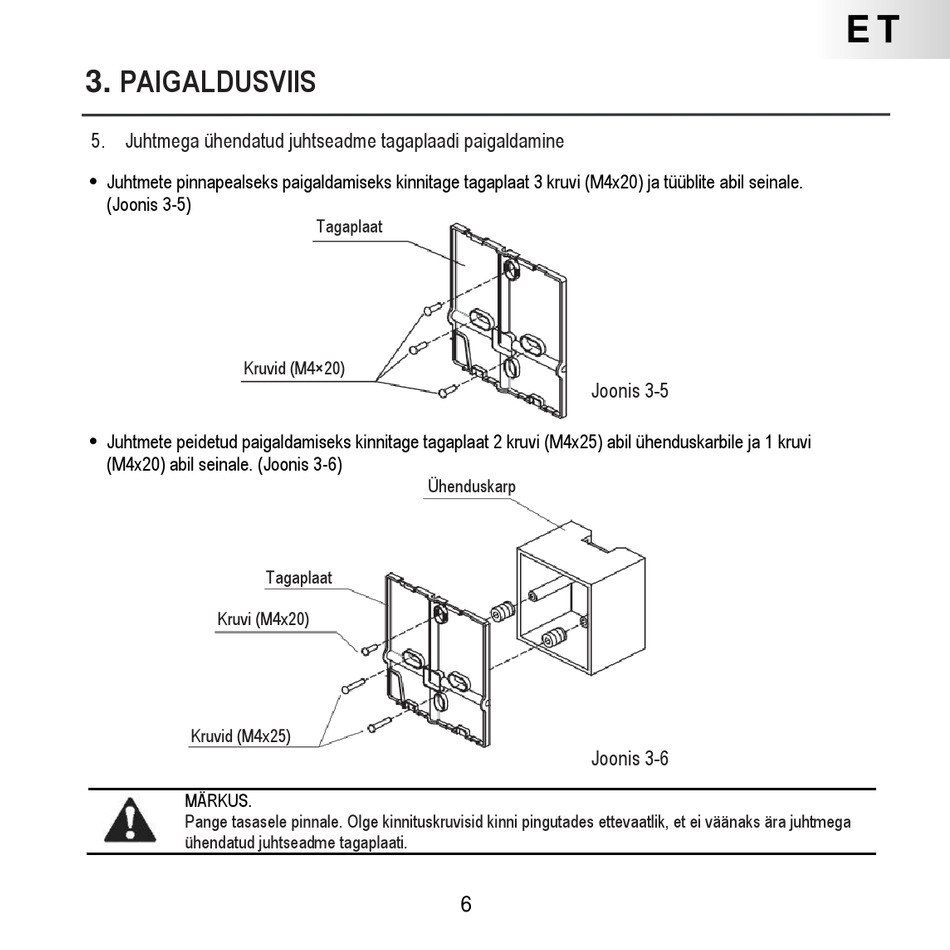

3. PAIGALDUSVIIS
5. Juhtmega ühendatud juhtseadme tagaplaadi paigaldamine
• Juhtmete pinnapealseks paigaldamiseks kinnitage tagaplaat 3 kruvi (M4x20) ja tüüblite abil seinale.
(Joonis 3-5)
Kruvid (M4×20)
• Juhtmete peidetud paigaldamiseks kinnitage tagaplaat 2 kruvi (M4x25) abil ühenduskarbile ja 1 kruvi
(M4x20) abil seinale. (Joonis 3-6)
Kruvi (M4x20)
Kruvid (M4x25)
MÄRKUS.
Pange tasasele pinnale. Olge kinnituskruvisid kinni pingutades ettevaatlik, et ei väänaks ära juhtmega
ühendatud juhtseadme tagaplaati.
Tagaplaat
Ühenduskarp
Tagaplaat
Joonis 3-5
Joonis 3-6
6
