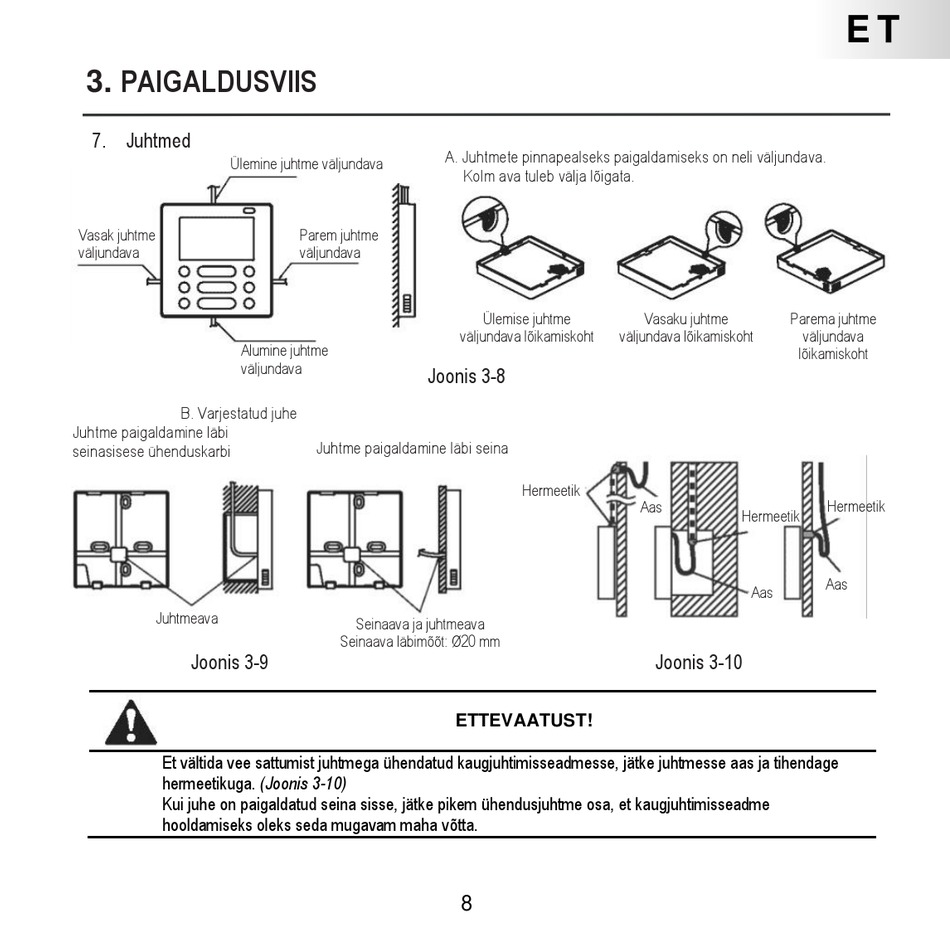

3. PAIGALDUSVIIS
7. Juhtmed
Ülemine juhtme väljundava
Vasak juhtme
väljundava
Alumine juhtme
väljundava
B. Varjestatud juhe
Juhtme paigaldamine läbi
seinasisese ühenduskarbi
Juhtmeava
Joonis 3-9
Et vältida vee sattumist juhtmega ühendatud kaugjuhtimisseadmesse, jätke juhtmesse aas ja tihendage
hermeetikuga. (Joonis 3-10)
Kui juhe on paigaldatud seina sisse, jätke pikem ühendusjuhtme osa, et kaugjuhtimisseadme
hooldamiseks oleks seda mugavam maha võtta.
A. Juhtmete pinnapealseks paigaldamiseks on neli väljundava.
Kolm ava tuleb välja lõigata.
Parem juhtme
väljundava
väljundava lõikamiskoht
Joonis 3-8
Juhtme paigaldamine läbi seina
Seinaava ja juhtmeava
Seinaava läbimõõt: Ø20 mm
ETTEVAATUST!
8
Ülemise juhtme Vasaku juhtme
väljundava lõikamiskoht
Hermeetik
Aas
Joonis 3-10
E T
Parema juhtme
väljundava
lõikamiskoht
Hermeetik
Hermeetik
Aas
Aas
