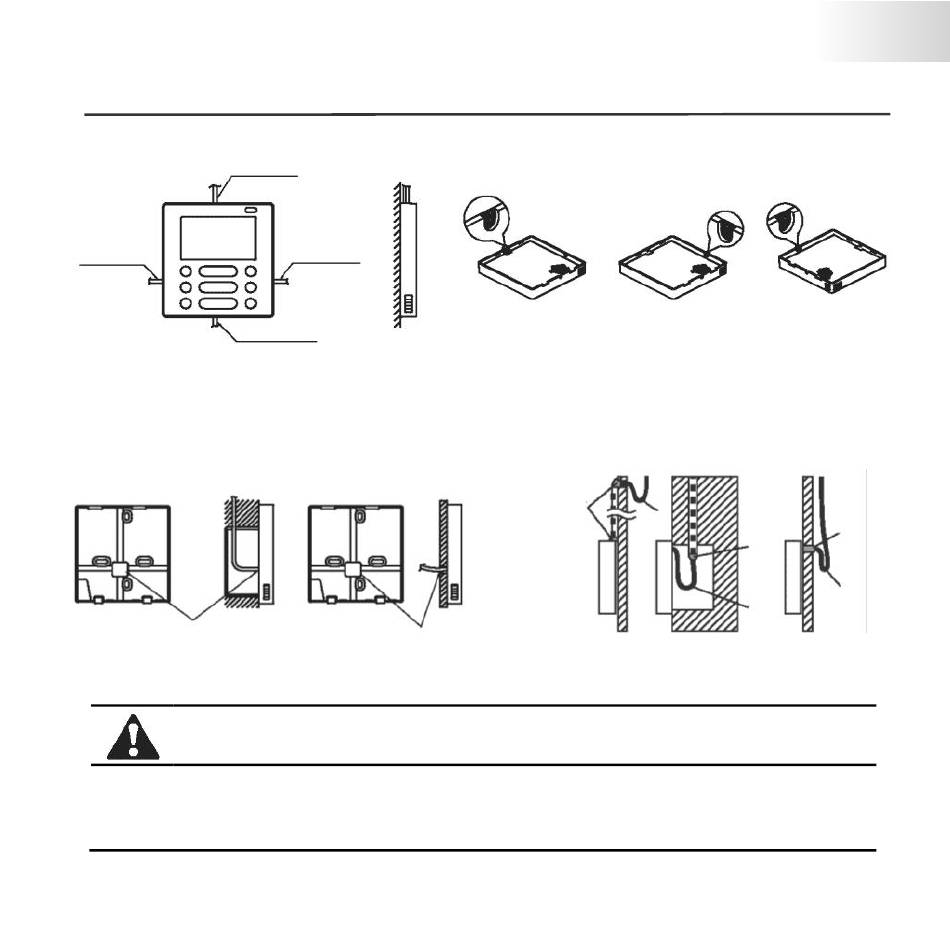

3. METODA MONTAŻU
7. Okablowanie
Górne wyjście przewodowe
Lewe wyjście
przewodowe
Dolne wyjście przewodowe
B. Okablowanie ekranowane
Okablowanie wpuszczanej
tablicy rozdzielczej
Otwór na przewód
Rys. 3-9
Unikać wnikania wody do wnętrza sterownika przewodowego z pilotem: zastosować syfon i kit,
aby uszczelnić złącza i przewody podczas instalacji okablowania (Rys. 3-10).
Podczas montażu zachować odpowiedni odcinek przewodu połączeniowego, aby umożliwić wygodne
zdejmowanie sterownika przewodowego z pilotem w celu konserwacji.
A. Dot. montażu odsłoniętego, cztery wyjścia przewodowe.
Trzeba wyciąć trzy otwory.
Prawe wyjście
przewodowe
Rys. 3-8
Okablowanie prowadzone przez ścianę
Otwór w ścianie i otwór na przewód
Średnica otworu w ścianie:
8
Miejsce wycięcia Miejsce wycięcia
górnego wyjścia lewego wyjścia
przewodowego przewodowego
Kit
Syfon
Ø 20 mm
UWAGA
Miejsce wycięcia
prawego wyjścia
przewodowego
Kit
Kit
Syfon
Syfon
Rys. 3-10
