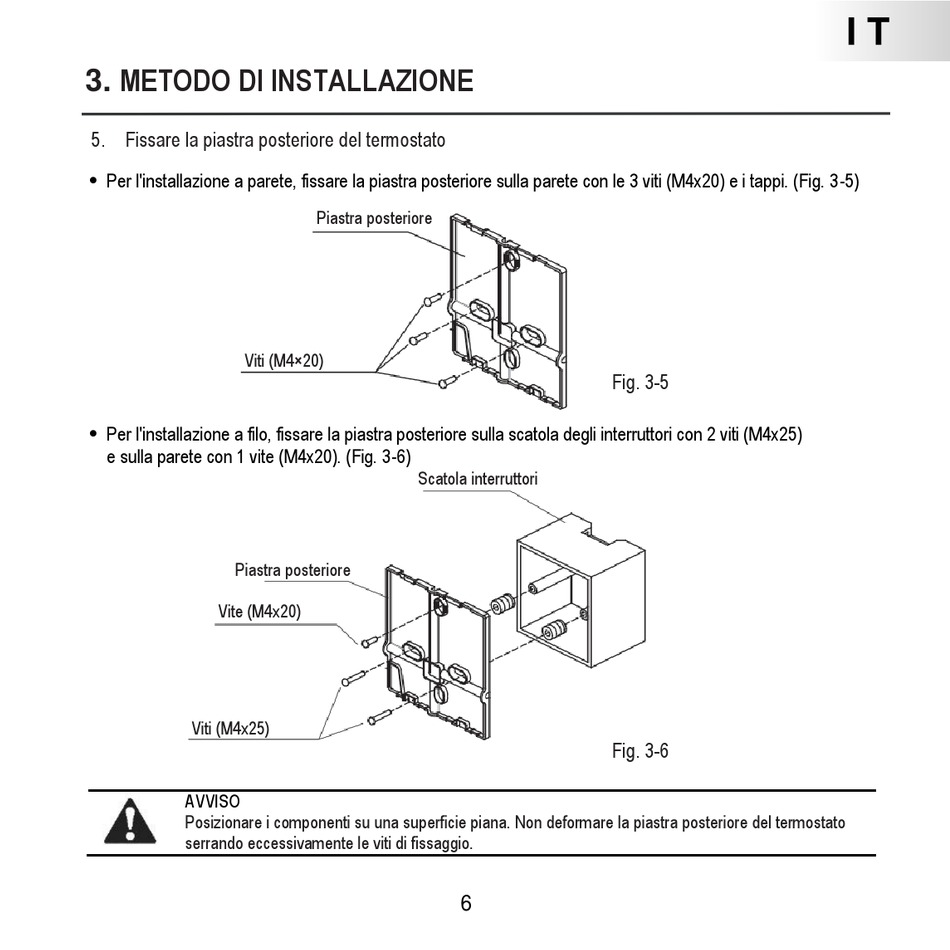

3. METODO DI INSTALLAZIONE
5. Fissare la piastra posteriore del termostato
• Per l'installazione a parete, fissare la piastra posteriore sulla parete con le 3 viti (M4x20) e i tappi. (Fig. 3-5)
Viti (M4×20)
• Per l'installazione a filo, fissare la piastra posteriore sulla scatola degli interruttori con 2 viti (M4x25)
e sulla parete con 1 vite (M4x20). (Fig. 3-6)
Piastra posteriore
Vite (M4x20)
Viti (M4x25)
AVVISO
Posizionare i componenti su una superficie piana. Non deformare la piastra posteriore del termostato
serrando eccessivamente le viti di fissaggio.
Piastra posteriore
Scatola interruttori
6
Fig. 3-5
Fig. 3-6
