3. UZSTĀDĪŠANAS METODE

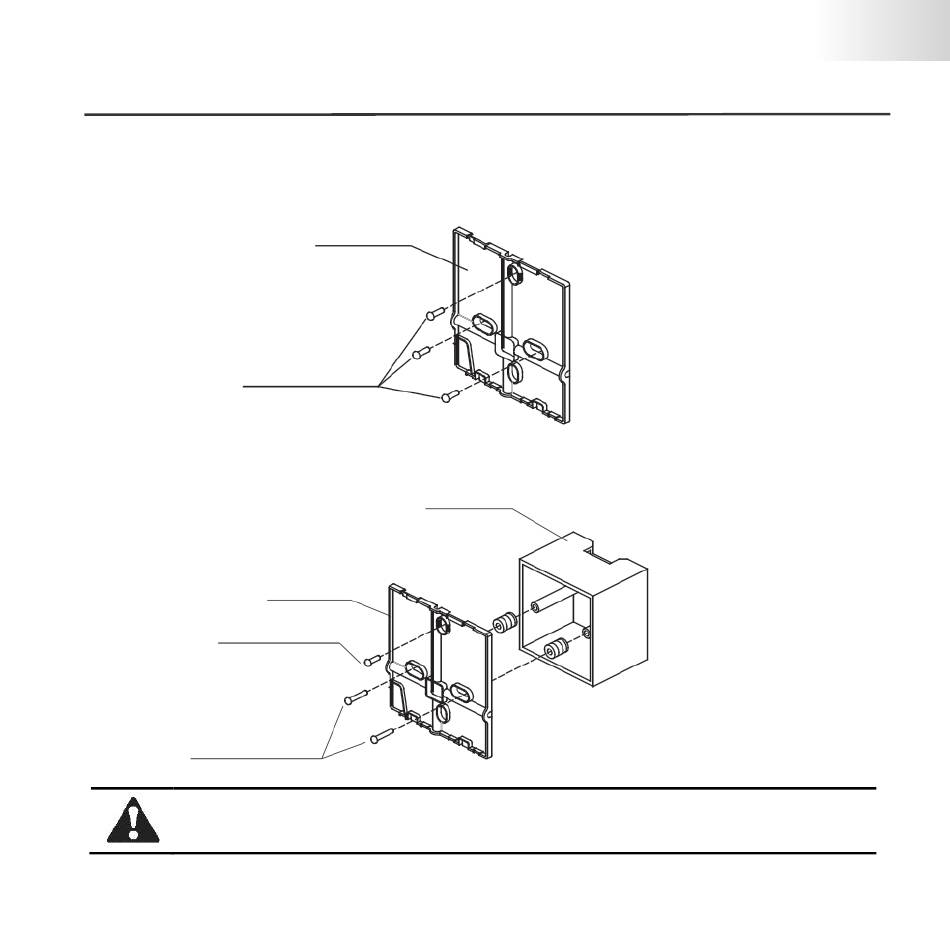

5. Nostipriniet ar vadu aprīkotās vadības ierīces aizmugurējo plāksni.
• Lai uzstādītu ierīci virs apmetuma, piestipriniet aizmugurējo plāksni pie sienas ar trīs skrūvēm (M4x20)
un dībeļiem. (3.5. attēls)
Skrūves (M4x20)
• Lai uzstādītu ierīci zem apmetuma, piestipriniet aizmugurējo plāksni pie slēdžu kārbas ar divām skrūvēm
(M4x25) un pie sienas — ar vienu skrūvi (M4x20). (3.6. attēls)
Aizmugurējā plāksne
Skrūve (M4x20)
Skrūves (M4x25)
ŅEMIET VĒRĀ!
Novietojiet ierīci uz līdzenas virsmas. Uzmanieties, lai nedeformētu ar vadu aprīkotās vadības ierīces
aizmugurējo plāksni, pievelkot montāžas skrūves pārāk cieši.
Aizmugurējā plāksne
Slēdžu kārba
3.5. attēls
3.6. attēls
