3.6.6 Elektrische Relais- und Stromversorgungsanschlüsse
Übersicht über Relais-Leiterplattenstapel
Die S5000 kann mit drei Relais erworben werden. Zwei der Relais können für entweder abgefallen
(Standard) oder angezogen und selbsthaltend oder nicht-haltend konfiguriert werden. Das dritte
Relais ist ein dediziertes Fehlerrelais.
Alle elektrischen Anschlüsse für die integrierten Relais können direkt auf der Leiterplatte vorge-
nommen werden. Die Leiterplatte ist für den Abgefallen-Status Arbeitskontakt (Normally Open,
NO) und Ruhekontakt (Normally Closed, NC) gekennzeichnet.

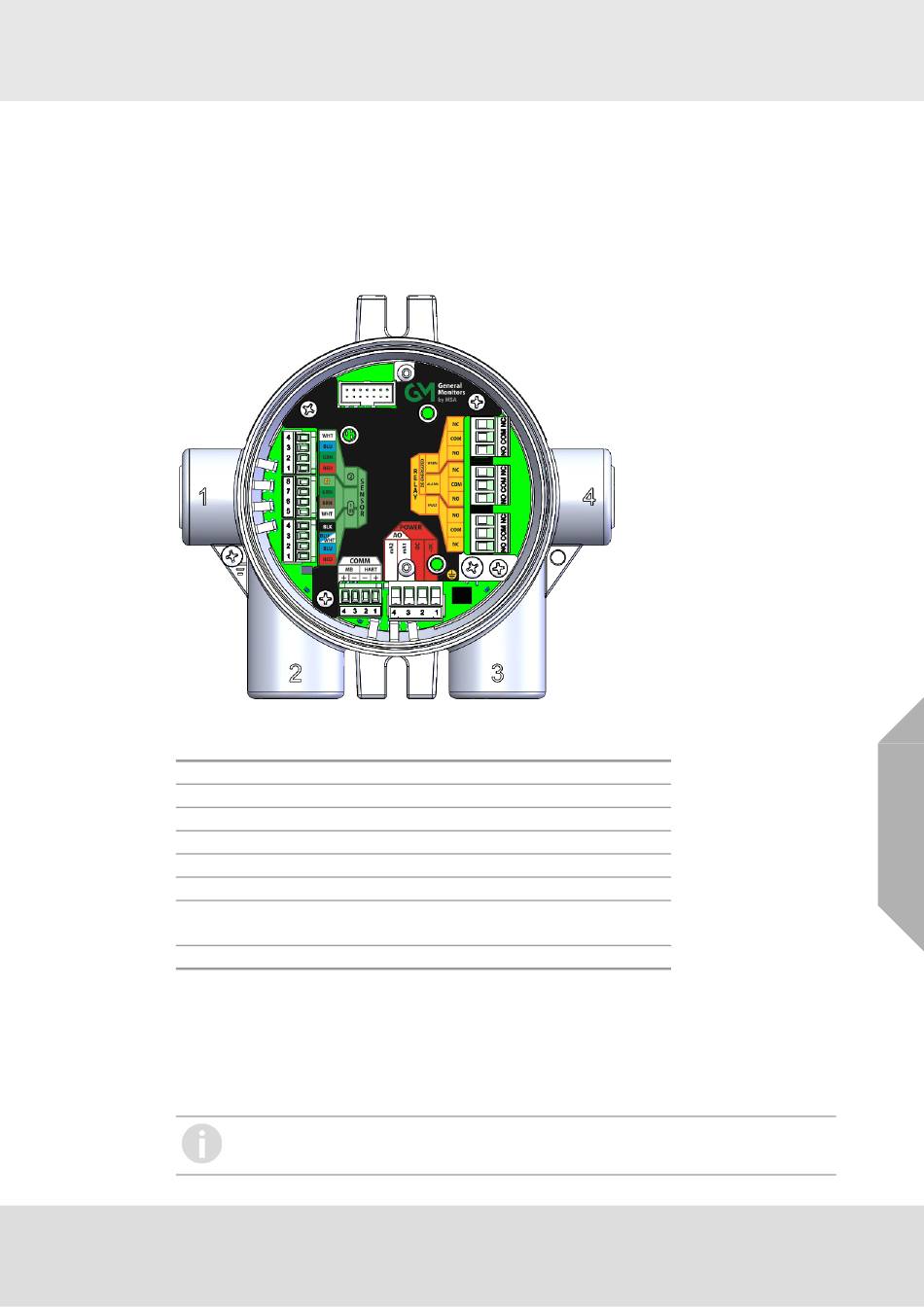

Abb. 26 Leiterplatte mit Relais
Relaisspezifikationen
Temperaturbereich
Relais
Fehler
Warnung
Alarm
Relaiswerte
125 oder 250 V AC (ohmsche
Last)
30 V DC (ohmsche Last)
Tab. 8 Relaisspezifikationen
Wenn eine AC-Stromversorgung eingesetzt wird, führen Sie die Relaiskabel nicht in demselben
Leitungsrohr oder Kabelschacht wie die DC-Stromversorgung für den Anschluss der S5000 oder
des S5000-Anschlussgehäuses. Verwenden Sie für die AC-Stromversorgung für die Relais einen
separaten Kabeleintritt am Gehäuse. Die S5000 ist mit einem zusätzlichen Kabeleintritt konstru-
iert, der dies ermöglicht.
Ein Überschreiten der Volt-Ampere-Angabe des Relais kann zu einer Beschädigung der
Schaltkontakte führen.
-40 bis +85 °C (-40 bis 185 °F)
SPDT (einpolig, Wechselrelais)
Normal angezogen
Konfigurierbar
Konfigurierbar
5 A, 100.000 Zyklen
1,6 HP bei 250 V AC
5 A, 100.000 Zyklen
