Installation
3.5 Installieren einer Fernsensoranschlussgehäuse
Für extern montierte Sensoren muss das S5000-Anschlussgehäuse verwendet werden. Die
Konstruktion des Anschlussgehäuses entspricht der des Transmitters. Die Montageoptionen und
-anweisungen für den Anschluss des Sensors entsprechen den Sensoren, die direkt mit dem
S5000-Transmittergehäuse verbunden werden. Das Anschlussgehäuse ist in rostfreiem Stahl,
Typ 316, erhältlich.
Die Sensoren können in einer Entfernung von bis zu 100 Metern vom Transmittergehäuse
montiert werden, solange der S5000-Transmitter innerhalb des Maximalabstands von der Strom-
versorgung montiert wird, wie in Tab. 1 angegeben.
Das Anschlussgehäuse verfügt nicht über ein beleuchtetes Display. Sie besitzt zwei Anschlüsse:
zur Befestigung eines einzelnen Sensoreingangs und ein Ausgang zur Verbindung mit dem
Transmitter. Verwenden Sie für den elektrischen Anschluss des Anschlussgehäuses an den
S5000-Transmitter ein vieradriges Kabel mit Geflechtschirm und 16 AWG. Empfehlungen
bestimmter Kabel sind auf Anfrage erhältlich.

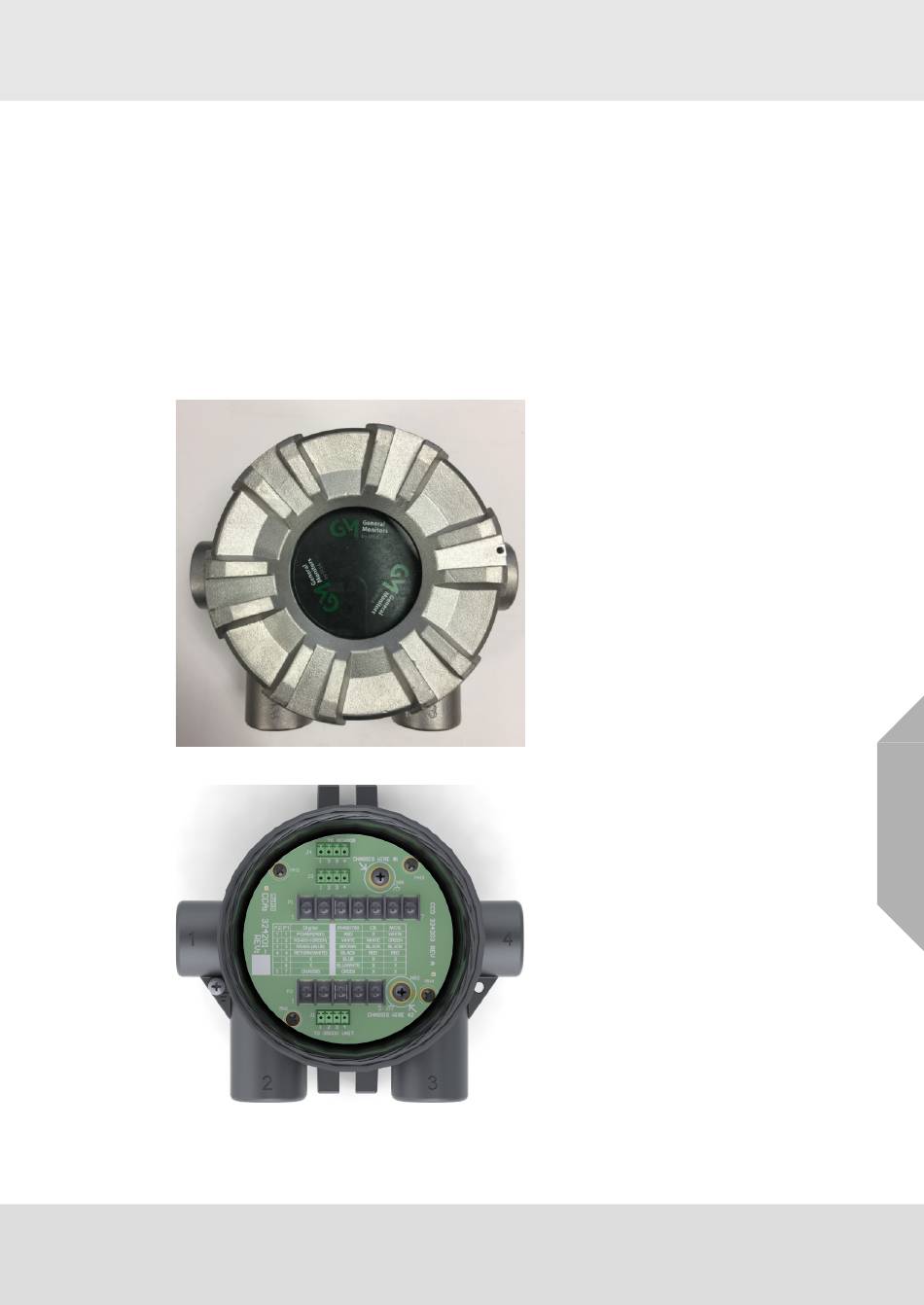

Abb. 15 Anschlussgehäuse
DE
Abb. 16 Elektrische Anschlüsse für Anschlussgehäuse
