3.4.5 Integrierte Montagepunkte

Die S5000 kann ohne weitere Bügel mithilfe der integrierten Montagelaschen an der Oberfläche
montiert werden.

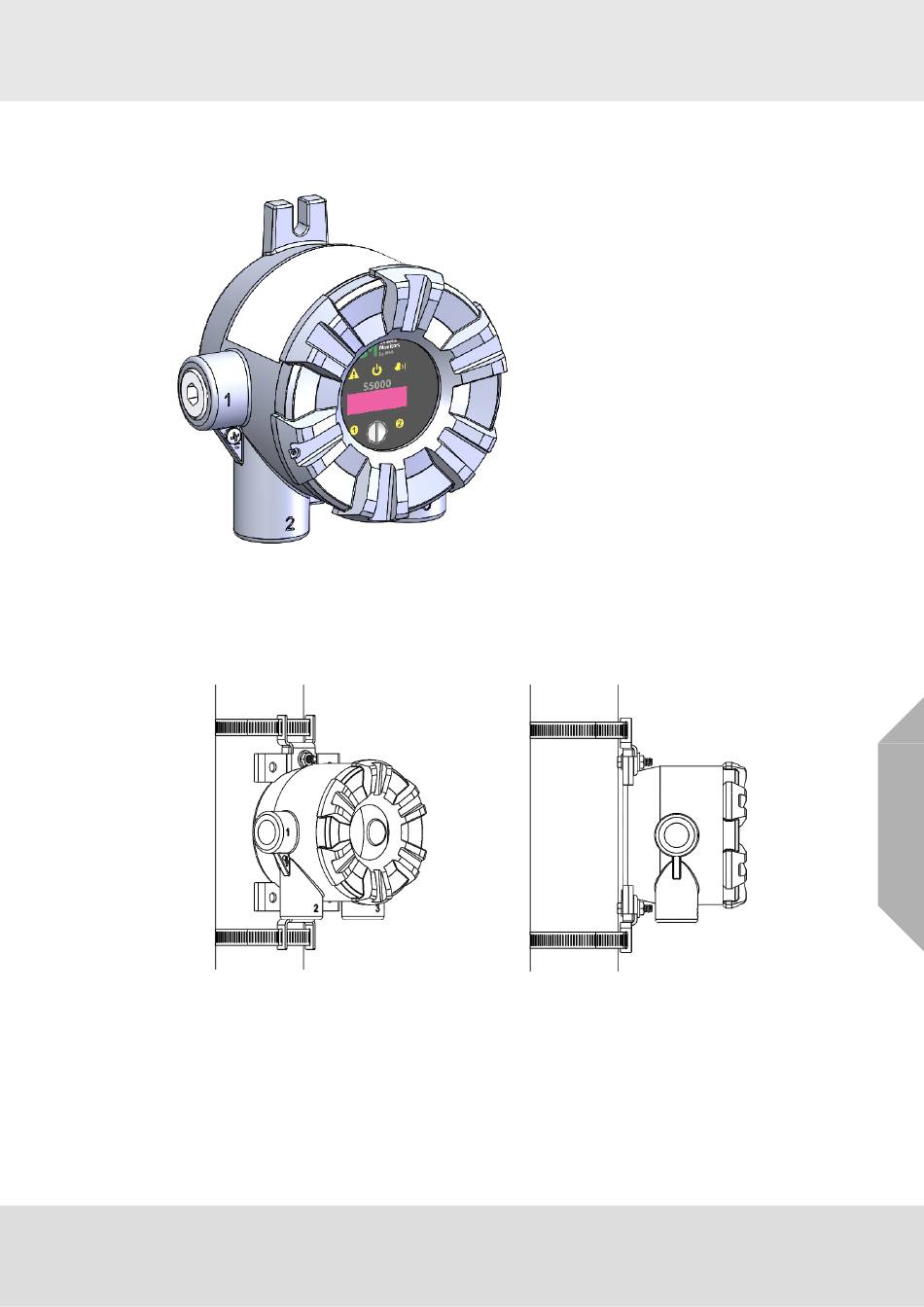

Abb. 14 Integrierte Montagelaschen (nicht kompatibel mit S4000-IR400-Sensoren)

3.4.6 Einstellbare Rohrmontage

Für die Montage der S5000 an Rohren mit einem Durchmesser 20 bis 150 mm kann ein Universal-
Rohrmontageset (Artikelnummer 10176946) eingesetzt werden. Zwei Bügel werden über den
integrierten Montagelaschen montiert und mit einem einstellbaren Rohrband (nicht enthalten)
angebracht.
Abb. 15 Einstellbare Rohrmontage
