Der Polradwinkel zwischen Ständerdrehfeld und Polrad ist abhängig vom mechanischen
Antriebsmoment der Generatorwelle. Es bildet sich ein Gleichgewicht zwischen der zugeführten
mechanischen Wellenleistung und der elektrischen abgegebenen Netzleistung, wobei die
synchrone Drehzahl erhalten bleibt (Abbildung 3.2).

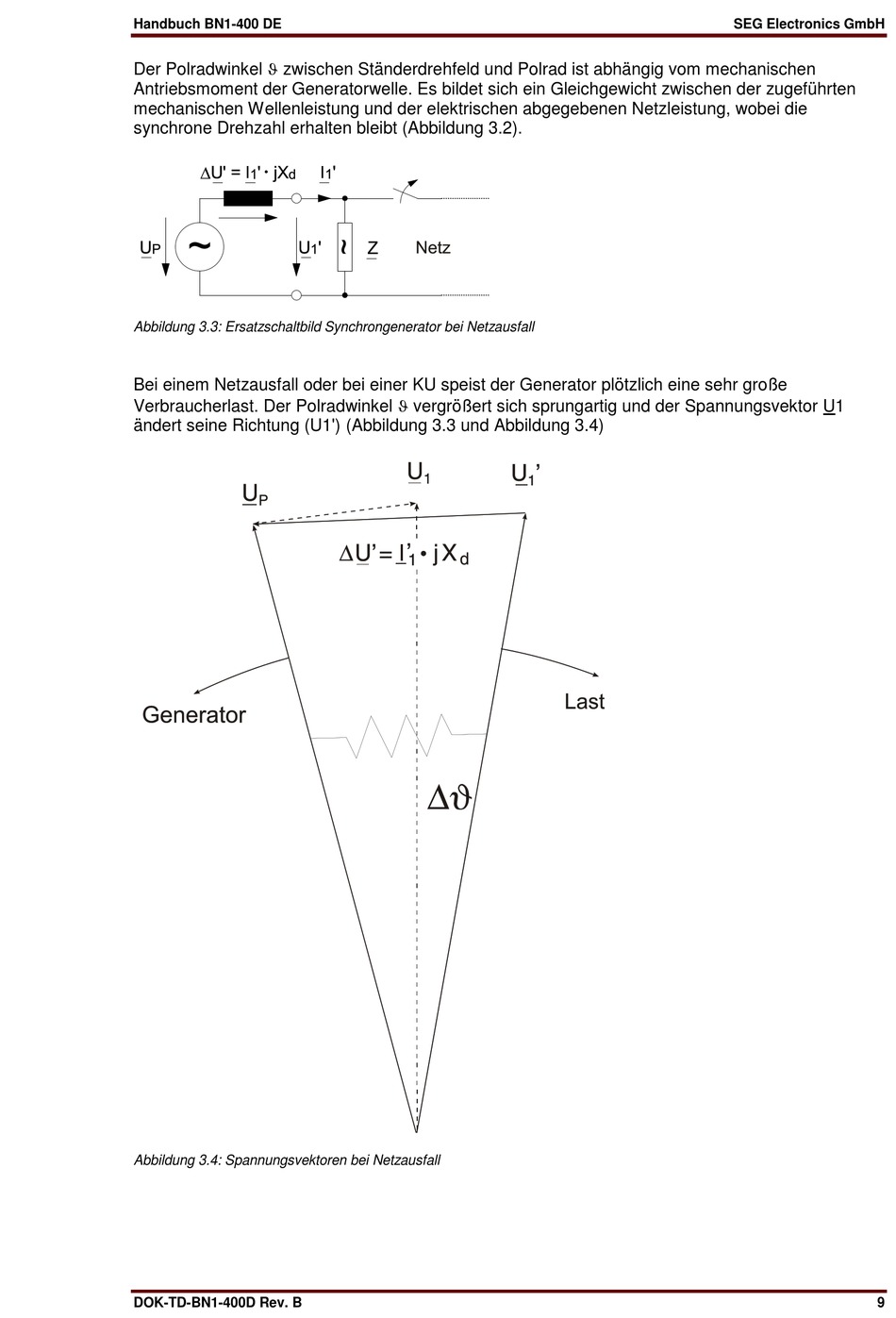

Abbildung 3.3: Ersatzschaltbild Synchrongenerator bei Netzausfall
Bei einem Netzausfall oder bei einer KU speist der Generator plötzlich eine sehr große
Verbraucherlast. Der Polradwinkel vergrößert sich sprungartig und der Spannungsvektor U1
ändert seine Richtung (U1') (Abbildung 3.3 und Abbildung 3.4)
Abbildung 3.4: Spannungsvektoren bei Netzausfall
