- Seite 1 HANDBUCH Basic Line PROTECTION TECHNOLOGY MADE SIMPLE BU1-DC GLEICHSPANNUNGSRELAIS GLEICHSPANNUNGSRELAIS Originaldokument Deutsch Revision: B...
- Seite 2 SEG Electronics GmbH Handbuch BU1DC2 DE SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation jederzeit zu aktualisieren. Die von SEG Electronics GmbH bereitgestellten Informationen gelten als korrekt und zuverlässig. SEG Electronics GmbH übernimmt jedoch keinerlei Verantwortung, sofern nicht anderweitig ausdrücklich erklärt.
- Seite 3 Handbuch BU1-DC2 DE SEG Electronics GmbH Anwendungen Überwachung von Gleichspannungen. Funktionsweise Das BU1-DC2 besitzt je eine Überspannungs- (U>) und Unterspannungsüberwachung (U<) mit getrennt einstellbaren Ansprechwerten und gemeinsam einstellbarer Auslösezeit (t) und Hysterese (DIFF). Die gemessene Gleichspannung wird dabei mit den voreingestellten Grenzwerten verglichen.

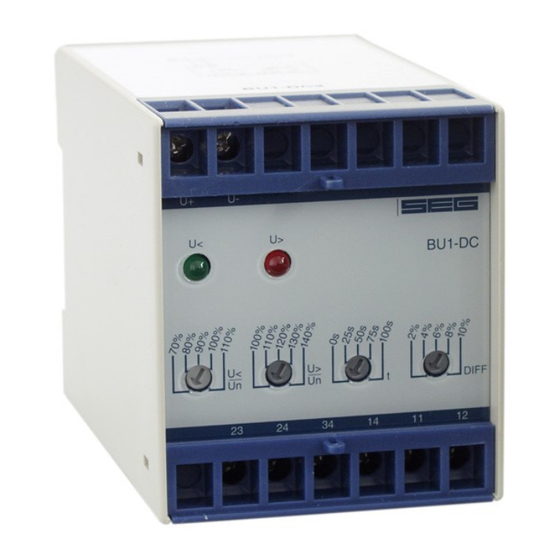

- Seite 4 SEG Electronics GmbH Handbuch BU1DC2 DE Abbildung 1: Frontplatte Das BU1-DC2 ist, wie alle Geräte der BASIC LINE, für die Schnappschienenbefestigung auf Hutschiene nach DIN EN 50022 vorgesehen. Die Frontplatte des Gerätes wird durch eine plombierbare Klarsichtabdeckung geschützt. Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes mit einem Schraubendreher an den dafür vorgesehenen Aussparungen öffnen!
- Seite 5 Handbuch BU1-DC2 DE SEG Electronics GmbH Hilfsspannungsversorgung Das BU1-DC2 benötigt keine separate Hilfsspannungsversorgung. Die Versorgungsspannung wird direkt aus der Messgröße gebildet. Abbildung 3: Anschlussbild Abbildung 4: Kontaktstellungen DOK-TD-BU1-DC2D Rev. B...
- Seite 6 SEG Electronics GmbH Handbuch BU1DC2 DE Anschlussklemmen Die Anschlussklemmen des Gerätes ermöglichen den Anschluss bis max. 2 x 2,5 mm Leiterquerschnitt. Dazu ist die Klarsichtabdeckung des Gerätes abzunehmen. Einstellbereiche U<: 0,7 - 1,1 Un U>: 1,0 - 1,4 Un 0 - 100 s...
- Seite 7 Handbuch BU1-DC2 DE SEG Electronics GmbH DOK-TD-BU1-DC2D Rev. B...
- Seite 8 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
