- Seite 1 HANDBUCH Basic Line PROTECTION TECHNOLOGY MADE SIMPLE BU1-AC WECHSELSPANNUNGSRELAIS WECHSELSPANNUNGSRELAIS Originaldokument Deutsch Revision: B...
- Seite 2 SEG Electronics Handbuch BU1-AC DE SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation jederzeit zu aktualisieren. Die von SEG Electronics GmbH bereitgestellten Informationen gelten als korrekt und zuverlässig. SEG Electronics GmbH übernimmt jedoch keinerlei Verantwortung, sofern nicht anderweitig ausdrücklich erklärt.
- Seite 3 GmbH Handbuch BU1-AC DE SEG Electronics Anwendung Über- und Unterspannungsüberwachung von 1- und 3-phasigen Netzen. Funktionsweise Das BU1-AC besitzt je eine unabhängige Über- (U>) und Unterspannungsüberwachung (U<) mit getrennt einstellbaren Ansprechwerten und gemeinsam einstell-barer Auslösezeit (t) und Hysterese (DIFF). Die Spannungen werden dabei mit den voreingestellten Grenz-werten verglichen.

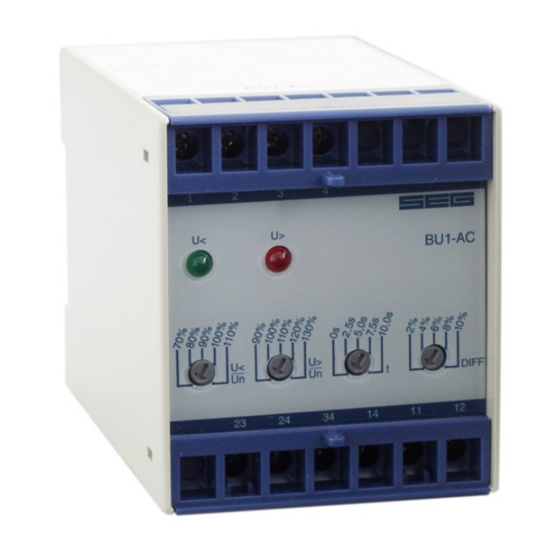

- Seite 4 GmbH SEG Electronics Handbuch BU1-AC DE Abbildung 1: Frontplatte Das BU1-AC ist, wie alle Geräte der BASIC LINE, für die Schnappschienenbefestigung auf Hutschiene nach DIN EN 50022 vorgesehen. Die Frontplatte des Gerätes wird durch eine plombier-bare Klarsichtabdeckung geschützt. Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes mit einem Schraubendreher an den dafür vorgesehenen Aussparungen öffnen!
- Seite 5 GmbH Handbuch BU1-AC DE SEG Electronics Hilfsspannungsversorgung Das BU1-AC benötigt keine separate Hilfsspannungsversorgung. Die Versorgungsspannung wird direkt aus der Messgröße gebildet. A) Zweileiternetz B) Dreileiternetz C) Vierleiternetz Abbildung 3: Anschlussbilder DOD-TD-BU1-ACD Rev. B...
- Seite 6 GmbH SEG Electronics Handbuch BU1-AC DE Netzform Gerät Anschlussbild 3-phasig 110 V BU1-110 3-phasig 400 V BU1-400 3-phasig 400/230 V mit N BU1-230 C oder A (A für 1-phasige Messung) 3-phasig 690/400 V mit N BU1-400 A (nur 1-phasige Messung möglich)
- Seite 7 GmbH Handbuch BU1-AC DE SEG Electronics Bestellformular Wechselspannungsrelais BU1AC Nennspannung 110 V/AC 120 V/AC 400/230 V/AC (400 V Vierleiter-/Zweileiternetz) 690/400 V/AC (690 V Zweileiternetz/400 V Dreileiternetz) Als Gerätenennspannung wird die Spannung definiert, welche jeweils zwischen den Klemmen 1 und 4, 2 und 4 sowie 3 und 4 gemessen wird.
- Seite 8 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
