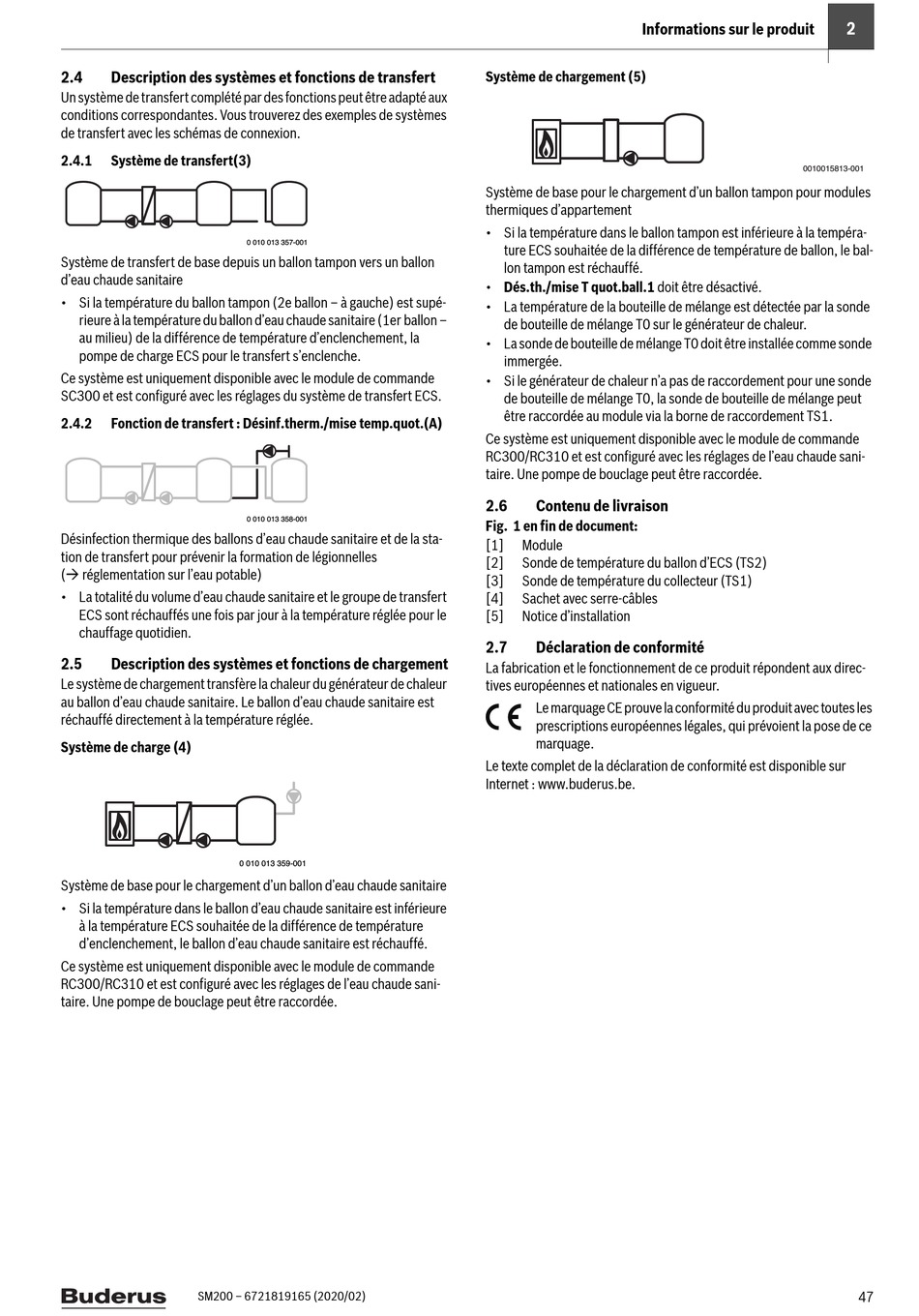

2.4 Description des systèmes et fonctions de transfert
Un système de transfert complété par des fonctions peut être adapté aux
conditions correspondantes. Vous trouverez des exemples de systèmes
de transfert avec les schémas de connexion.
2.4.1 Système de transfert(3)
Système de transfert de base depuis un ballon tampon vers un ballon
d'eau chaude sanitaire
• Si la température du ballon tampon (2e ballon – à gauche) est supé-
rieure à la température du ballon d'eau chaude sanitaire (1er ballon –
au milieu) de la différence de température d'enclenchement, la
pompe de charge ECS pour le transfert s'enclenche.
Ce système est uniquement disponible avec le module de commande
SC300 et est configuré avec les réglages du système de transfert ECS.
2.4.2 Fonction de transfert : Désinf.therm./mise temp.quot.(A)
Désinfection thermique des ballons d'eau chaude sanitaire et de la sta-
tion de transfert pour prévenir la formation de légionnelles
( réglementation sur l'eau potable)
• La totalité du volume d'eau chaude sanitaire et le groupe de transfert
ECS sont réchauffés une fois par jour à la température réglée pour le
chauffage quotidien.
2.5 Description des systèmes et fonctions de chargement
Le système de chargement transfère la chaleur du générateur de chaleur
au ballon d'eau chaude sanitaire. Le ballon d'eau chaude sanitaire est
réchauffé directement à la température réglée.
Système de charge (4)
Système de base pour le chargement d'un ballon d'eau chaude sanitaire
• Si la température dans le ballon d'eau chaude sanitaire est inférieure
à la température ECS souhaitée de la différence de température
d'enclenchement, le ballon d'eau chaude sanitaire est réchauffé.
Ce système est uniquement disponible avec le module de commande
RC300/RC310 et est configuré avec les réglages de l'eau chaude sani-
taire. Une pompe de bouclage peut être raccordée.
SM200 – 6721819165 (2020/02)
0 010 013 357-001
0 010 013 358-001
0 010 013 359-001
Informations sur le produit
Système de chargement (5)
Système de base pour le chargement d'un ballon tampon pour modules
thermiques d'appartement
• Si la température dans le ballon tampon est inférieure à la tempéra-
ture ECS souhaitée de la différence de température de ballon, le bal-
lon tampon est réchauffé.
• Dés.th./mise T quot.ball.1 doit être désactivé.
• La température de la bouteille de mélange est détectée par la sonde
de bouteille de mélange T0 sur le générateur de chaleur.
• La sonde de bouteille de mélange T0 doit être installée comme sonde
immergée.
• Si le générateur de chaleur n'a pas de raccordement pour une sonde
de bouteille de mélange T0, la sonde de bouteille de mélange peut
être raccordée au module via la borne de raccordement TS1.
Ce système est uniquement disponible avec le module de commande
RC300/RC310 et est configuré avec les réglages de l'eau chaude sani-
taire. Une pompe de bouclage peut être raccordée.
2.6

Contenu de livraison

Fig. 1 en fin de document:
[1] Module
[2] Sonde de température du ballon d'ECS (TS2)
[3] Sonde de température du collecteur (TS1)
[4] Sachet avec serre-câbles
[5] Notice d'installation
2.7 Déclaration de conformité
La fabrication et le fonctionnement de ce produit répondent aux direc-
tives européennes et nationales en vigueur.
Le marquage CE prouve la conformité du produit avec toutes les
prescriptions européennes légales, qui prévoient la pose de ce
marquage.
Le texte complet de la déclaration de conformité est disponible sur
Internet : www.buderus.be.
