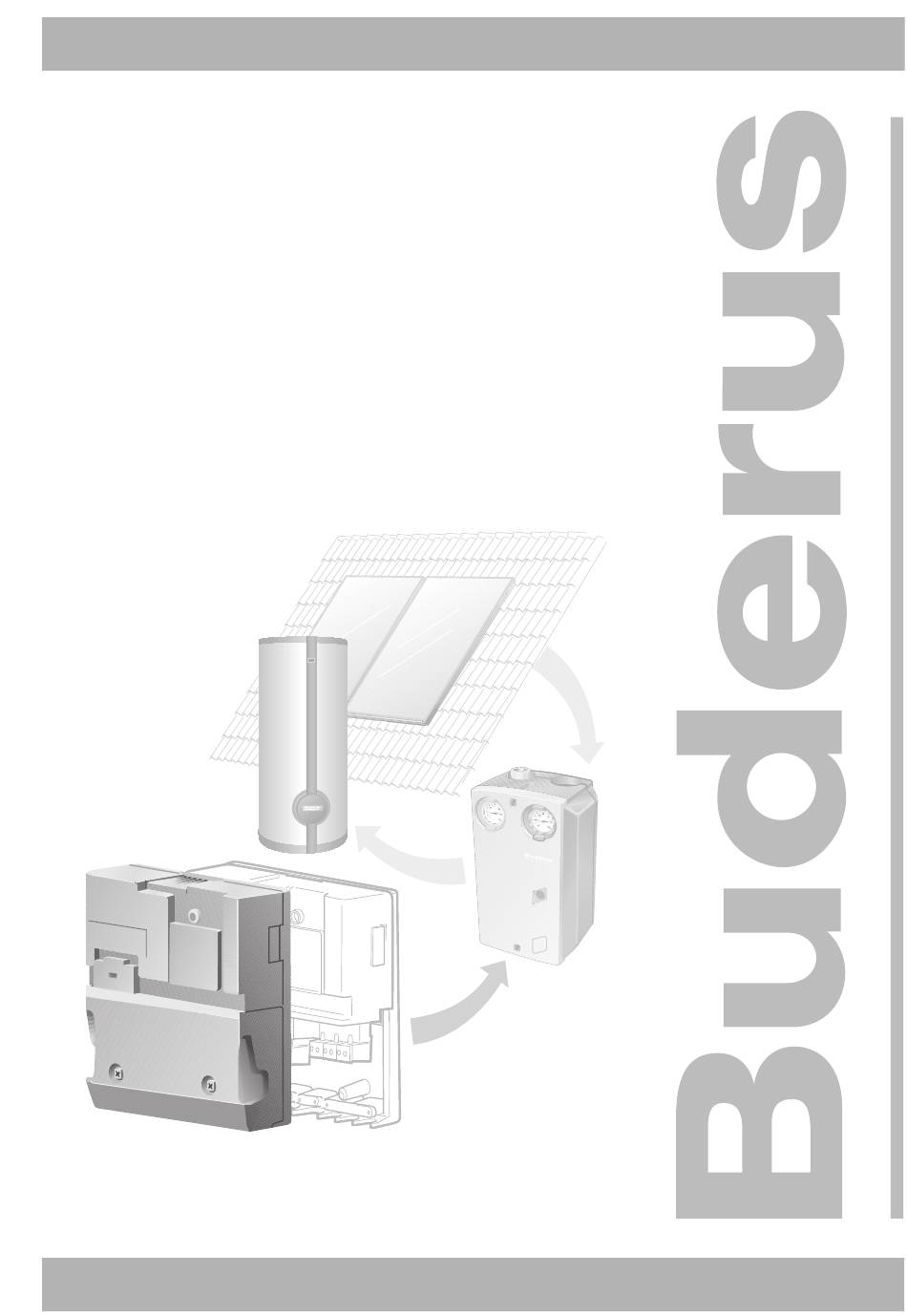

- Seite 1 6304 5195 – 05/2006 DE/CH/AT Für das Fachhandwerk Serviceanleitung Funktionsmodul SM10 Solarmodul für EMS Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
......26 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006... -
Seite 3: Sicherheit
Diese Serviceanleitung ergänzt die Montage- und Serviceanlei- tung der Bedieneinheit RC30/RC35. Bestimmungsgemäßer Gebrauch Das Funktionsmodul SM10 darf nur in Verbindung mit Heizungs- anlagen mit Energie-Management-System (EMS) von Buderus eingesetzt werden. Mit dem Funktionsmodul SM10 ist die Heizungsanlage zur solaren Trinkwassererwärmung geeignet. -
Seite 4: Entsorgung
Desinfektion wünschen, sind weitere, bauseitige Kompo- nenten erforderlich, die nicht an die Regelung angeschlossen werden. Entsorgung Eine Komponente, die ausgetauscht werden soll, ist durch eine autorisierte Stelle umweltgerecht zu entsorgen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006... -
Seite 5: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Sie können mit Hilfe des Funktionsmoduls SM10 eine Solaranlage mit einem solaren Verbraucher (Solarspeicher) zur Trinkwasserer- wärmung regeln. Folgende Funktionen können Sie nach dem Einbau des Funktions- moduls SM10 nutzen: – Betriebsart wählen – Solarkreisregelung einstellen – Funktion „Nachladeoptimierung“ nutzen (siehe Kapitel 3.4.2 „Nachladeoptimierung einstellen“, Seite 14) -
Seite 6: Ein- Und Ausgänge Sowie Anschlüsse
Die Konformitätserklärung steht Ihnen im Internet unter www.heiztechnik.buderus.de zur Verfügung oder kann alternativ bei der zuständigen Buderus-Niederlassung angefordert werden. Ein- und Ausgänge sowie Anschlüsse Am Funktionsmodul SM10 stehen Ihnen Niederspannungsklem- men und 230-V-Ausgänge zur Verfügung. Die Anschlüsse sind farbig, entsprechend den zugehörigen Ste- ckern gekennzeichnet. -
Seite 7: Hydraulik - Anlagenbeispiel
Produktbeschreibung Hydraulik – Anlagenbeispiel Das Anlagenbeispiel zeigt eine über das Funktionsmodul SM10 geregelte Solaranlage mit bivalentem Solarspeicher und Komplettstation Logasol KS0105. Bei den Wandheizkesseln Logamax plus (z. B. GB132, GB142) er- folgt die Trinkwasser-Nachheizung über das integrierte Dreiwege- umschaltventil. Abb. 2... -
Seite 8: Sm10 In Betrieb Nehmen
SM10 in Betrieb nehmen SM10 in Betrieb nehmen In den folgenden Abschnitten wird Ihnen erklärt, wie Sie die Solar- anlage mit Funktionsmodul SM10 in Betrieb nehmen und über die Bedieneinheit RC30/RC35 einstellen können. ANWENDERHINWEIS Die Bedieneinheiten RC30 und RC35 unterscheiden sich in der Art der Bedienung. -
Seite 9: Funktionsmodul Sm10 Im Ems Einbinden
RC35 wird Ihnen erklärt, wie Sie diese bedienen. Funktionsmodul wie in der Montageanleitung xM10 beschrie- ben montieren und elektrischen Anschluss herstellen. Nachdem Sie das Funktionsmodul SM10 eingebaut haben (siehe Montageanleitung xM10), wird es nach dem Einschalten automa- tisch von Ihrer Bedieneinheit RC30/RC35 erkannt. - Seite 10 Serviceebene aufrufen. „SERVICEMENUE SOLARANLAGE“ SERVICEMENUE auswählen. SOLARANLAGE Taste „Anzeige“ gedrückt halten und Drehknopf drehen, bis „SO- LARANLAGE – EIN“ erscheint. Taste „Anzeige“ loslassen. SOLARANLAGE Eingabebereich Werkseinstellung Solaranlage Ein/Aus Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 11: Betriebsart Wählen
– das kalte (z. B. Temperatur < 0 °C oder bei Dunkelheit) Wär- meträgermedium der Solaranlage (z. B. Glykol-Wasser-Ge- misch) vom Kollektor zum Solarspeicher fließt – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006... - Seite 12 Die Solaranlage ist für 30 min im manuellen Dauerbetrieb. Manuell AUS (ständig aus): Taste „Nachtbetrieb“ drücken. Die LED der Taste „Nachtbetrieb“ leuchtet. Die Solaranlage ist abgeschaltet. Eingabebereich Werkseinstellung Automatik Betriebsart Dauerbetrieb Automatik Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 13: Solarkreisregelung Einstellen
SM10 in Betrieb nehmen Solarkreisregelung einstellen Sie können einen Verbraucher (z. B. Solarspeicher) zur Trinkwas- sererwärmung über das Funktionsmodul SM10 in die Regelung einbinden. RC35: Vorgehensweise Solarkreisregelung einstellen Servicemenü \ Einstellungen öffnen. SERVICE\EINSTELLUNGEN Kesseldaten Solardaten auswählen und bestätigen. Warmwasser Heizkreis 1 Drehknopf drehen, bis der gewünschte Parameter ange-... -
Seite 14: Maximale Speichertemperatur Einstellen
Temperaturdifferenz-Solar- regelungen optimiert. Die kombinierte Heizkessel-Solarregelung erfasst dabei – ob ein solarer Energieertrag vorhanden ist und – ob die gespeicherte Wärmemenge zur Versorgung mit Warm- wasser ausreicht. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006... - Seite 15 RC35: Unter welche Temperatur darf der Speicher nicht fallen? auswählen. RC30: „SOLARANLAGE MINSPEICHER“ auswählen. SOLARANLAGE MIN SPEICHER Eingabebereich Werkseinstellung ° 30 °C – 54 °C Minimale Aus (entspricht Speichertemperatur 55 °C) Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 16: Minimale Pumpenleistung Einstellen
Hiermit wird die Pumpenmindestleistung bei Bedarf an die Hei- zungsanlage angepasst, z. B. bei großen Anlagenwiderständen. Parameter: RC35: Was ist die minimale Pumpenleistung? auswählen. RC30: „SOLARANLAGE MINPUMPE“ auswählen. SOLARANLAGE MIN PUMPE Eingabebereich Werkseinstellung Pumpenleistung 20 – 100 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006... -
Seite 17: Diagnose
– das kalte (z. B. Temperatur < 0 °C oder bei Dunkelheit) Wär- meträgermedium der Solaranlage (z. B. Glykol-Wasser-Ge- misch) vom Kollektor zum Solarspeicher fließt – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006... - Seite 18 (der Wert blinkt) und gleichzeitig den Drehknopf drehen, um die Solarpumpe ein- oder aus- zuschalten. RC30: Vorgehensweise Relaistest Relaistest Solar- Hydr. anlage Weiche Mischer- modul Abb. 4 Übersicht Relaistest Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
- Seite 19 Drehknopf auf Menüpunkt „SOLAR“ drehen. Taste „Anzeige“ drücken. Taste „Anzeige“ gedrückt halten und Drehknopf z. B. auf „AN“ dre- hen. Taste „Anzeige“ loslassen, um die Solarkreispumpe anzusteuern. Gerät Eingabebereich Werkseinstellung PUMPE An/Aus Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 20: Monitorwert (Monitordaten)
Solar auswählen und öffnen. Drehknopf drehen, um weitere Werte anzuzeigen. RC30: Vorgehensweise Monitordaten Kessel Bus- Hydr. status Weiche Monitordaten Heizkreis Solar- anlage Warm- Heizkreis wasser Abb. 5 Übersicht Monitordaten Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006... - Seite 21 Solarspeicher wird mit hoher Tempera- turdifferenz (niedrigem Volumenstrom) geladen. SP MITTE °C Speichertemperatur, Mitte (Warmwassertemperatur, Fühler FW) SP UNTEN °C Speichertemperatur, unten (Fühler FSS) PUMPE Leistung der Solarpumpe Tab. 3 Monitordaten Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 22: Fehlermeldung (Fehlerliste)
Die Heizungsanlage arbeitet während des Fehlerzu- standes – soweit möglich – weiter, ein Reset ist nicht erforderlich. ANWENDERHINWEIS Welche Störungen im Zusammenhang mit dem Funktionsmodul SM10 angezeigt werden können, finden Sie im Kapitel 5 „Störun- gen beheben“, Seite 24. RC35: Vorgehensweise Fehlermeldung Tasten gleichzeitig drücken, um das Menü... - Seite 23 SERVICEMENUE FEHLERLISTE Taste „Anzeige“ drücken. Drehknopf drehen, bis im Display „FEHLERLISTE ANLAGE“ er- scheint. FEHLERLISTE ANLAGE Taste „Anzeige“ gedrückt halten und Drehknopf drehen. Sie können nun die Fehler auslesen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 24: Störungen Beheben
Verbraucher (Solarspeicher) betreffen. ANWENDERHINWEIS In der Spalte „Störung“ sind alle Störungen aufgelistet, die im Zu- sammenspiel zwischen dem Funktionsmodul SM10 und dem so- laren Verbraucher auftreten können. Die Beschreibung anderer Fehler finden Sie in den technischen Unterlagen der Bedieneinheit bzw. des Heizkessels. - Seite 25 Speichertemperatur ist grö- ßer als die maximale Spei- chertemperatur. Tab. 4 Störungen im Zusammenhang mit dem Funktionsmodul SM10 Eine Ersatzsicherung befindet sich im Funktionsmodul. ANWENDERHINWEIS Welche Fehler zuletzt aufgetreten sind, können Sie mit der Feh- lerliste auslesen (Kapitel 4.3 „Fehlermeldung (Fehlerliste)“, Seite 22).
-
Seite 26: Stichwortverzeichnis
..14 Minimale Pumpenleistung ..16 Minimale Speichertemperatur ..14 Monitorwert (Monitordaten) ..20 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006... - Seite 27 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
- Seite 28 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln www.buderus.ch info@buderus.ch...
