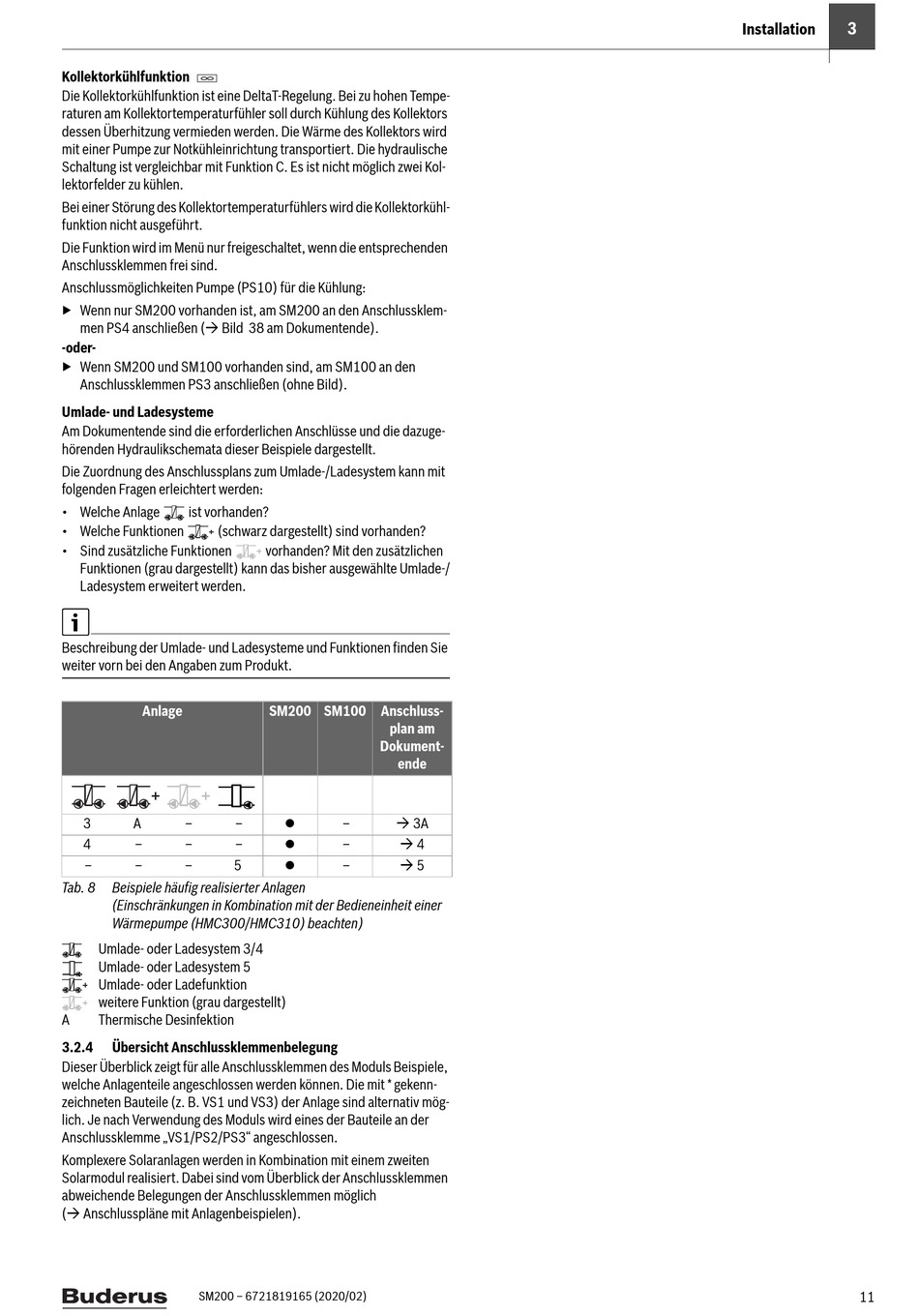

Kollektorkühlfunktion
Die Kollektorkühlfunktion ist eine DeltaT-Regelung. Bei zu hohen Tempe-
raturen am Kollektortemperaturfühler soll durch Kühlung des Kollektors
dessen Überhitzung vermieden werden. Die Wärme des Kollektors wird
mit einer Pumpe zur Notkühleinrichtung transportiert. Die hydraulische
Schaltung ist vergleichbar mit Funktion C. Es ist nicht möglich zwei Kol-
lektorfelder zu kühlen.
Bei einer Störung des Kollektortemperaturfühlers wird die Kollektorkühl-
funktion nicht ausgeführt.
Die Funktion wird im Menü nur freigeschaltet, wenn die entsprechenden
Anschlussklemmen frei sind.
Anschlussmöglichkeiten Pumpe (PS10) für die Kühlung:
▶ Wenn nur SM200 vorhanden ist, am SM200 an den Anschlussklem-
men PS4 anschließen ( Bild 38 am Dokumentende).
-oder-
▶ Wenn SM200 und SM100 vorhanden sind, am SM100 an den
Anschlussklemmen PS3 anschließen (ohne Bild).
Umlade- und Ladesysteme
Am Dokumentende sind die erforderlichen Anschlüsse und die dazuge-
hörenden Hydraulikschemata dieser Beispiele dargestellt.
Die Zuordnung des Anschlussplans zum Umlade-/Ladesystem kann mit
folgenden Fragen erleichtert werden:
• Welche Anlage ist vorhanden?
• Welche Funktionen (schwarz dargestellt) sind vorhanden?
• Sind zusätzliche Funktionen
Funktionen (grau dargestellt) kann das bisher ausgewählte Umlade-/
Ladesystem erweitert werden.
Beschreibung der Umlade- und Ladesysteme und Funktionen finden Sie
weiter vorn bei den Angaben zum Produkt.
Anlage
3 A – –
4 – – –
– – – 5
Tab. 8 Beispiele häufig realisierter Anlagen
(Einschränkungen in Kombination mit der Bedieneinheit einer
Wärmepumpe (HMC300/HMC310) beachten)
Umlade- oder Ladesystem 3/4
Umlade- oder Ladesystem 5
Umlade- oder Ladefunktion
weitere Funktion (grau dargestellt)
A Thermische Desinfektion
3.2.4 Übersicht Anschlussklemmenbelegung
Dieser Überblick zeigt für alle Anschlussklemmen des Moduls Beispiele,
welche Anlagenteile angeschlossen werden können. Die mit * gekenn-
zeichneten Bauteile (z. B. VS1 und VS3) der Anlage sind alternativ mög-
lich. Je nach Verwendung des Moduls wird eines der Bauteile an der
Anschlussklemme „VS1/PS2/PS3" angeschlossen.
Komplexere Solaranlagen werden in Kombination mit einem zweiten
Solarmodul realisiert. Dabei sind vom Überblick der Anschlussklemmen
abweichende Belegungen der Anschlussklemmen möglich
( Anschlusspläne mit Anlagenbeispielen).
SM200 – 6721819165 (2020/02)
vorhanden? Mit den zusätzlichen
SM200 SM100 Anschluss-
plan am
Dokument-
ende
  3A
–
  4
–
  5
–
3
