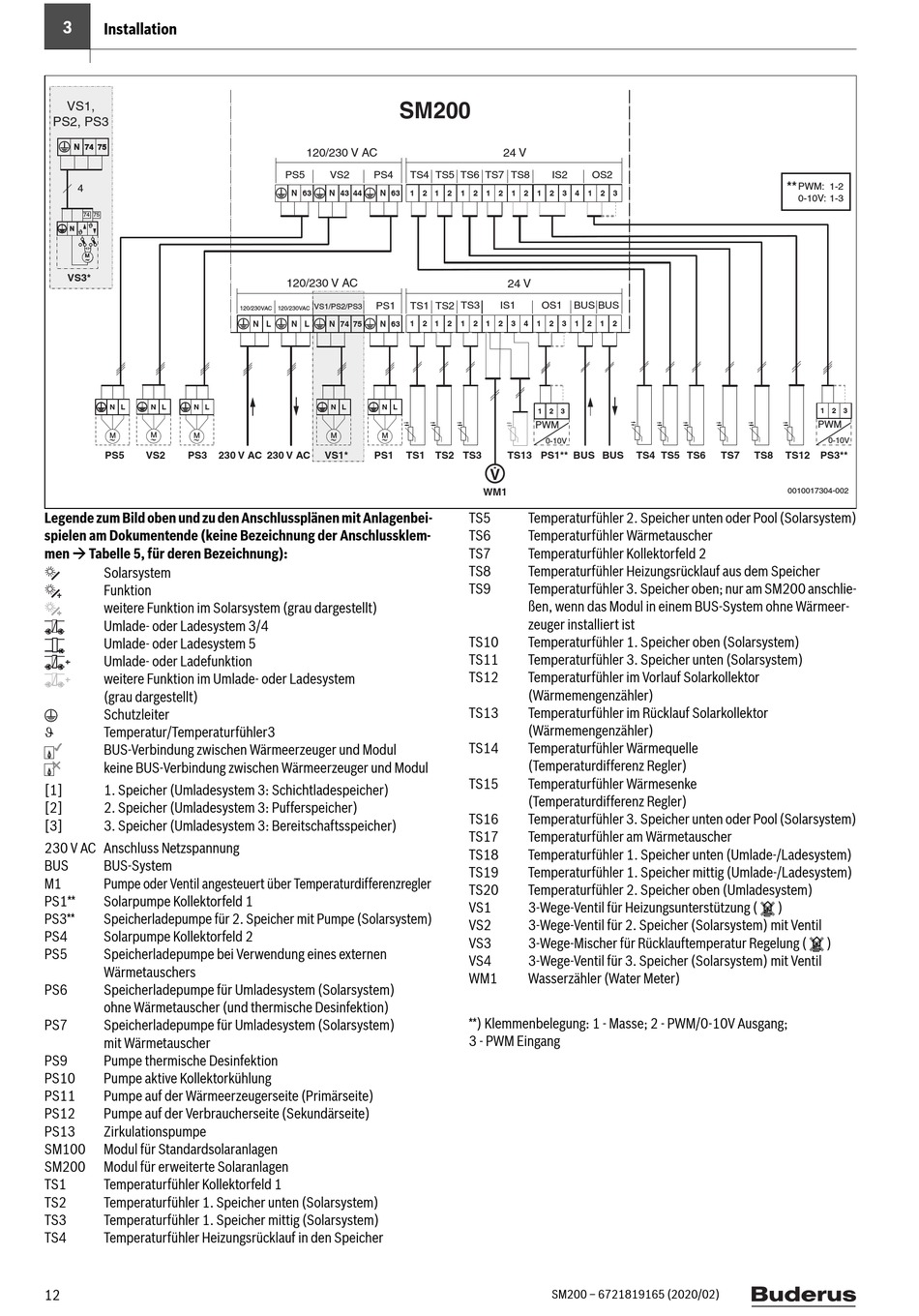

Buderus SM200 Installationsanleitung Für Die Fachkraft Seite 12

3
Installation
VS1,
PS2, PS3
N 74 75 N 74 75 N 74 75
4
74 75
N N
M M
VS3*
N L
N L N L
M
M M
PS5 VS2 PS3
Legende zum Bild oben und zu den Anschlussplänen mit Anlagenbei-
spielen am Dokumentende (keine Bezeichnung der Anschlussklem-
men  Tabelle 5, für deren Bezeichnung):
Solarsystem
Funktion
weitere Funktion im Solarsystem (grau dargestellt)
Umlade- oder Ladesystem 3/4
Umlade- oder Ladesystem 5
Umlade- oder Ladefunktion
weitere Funktion im Umlade- oder Ladesystem
(grau dargestellt)
Schutzleiter

Temperatur/Temperaturfühler3
BUS-Verbindung zwischen Wärmeerzeuger und Modul
keine BUS-Verbindung zwischen Wärmeerzeuger und Modul
[1] 1. Speicher (Umladesystem 3: Schichtladespeicher)
[2] 2. Speicher (Umladesystem 3: Pufferspeicher)
[3] 3. Speicher (Umladesystem 3: Bereitschaftsspeicher)
230 V AC Anschluss Netzspannung
BUS BUS-System
M1 Pumpe oder Ventil angesteuert über Temperaturdifferenzregler
PS1** Solarpumpe Kollektorfeld 1
PS3** Speicherladepumpe für 2. Speicher mit Pumpe (Solarsystem)
PS4 Solarpumpe Kollektorfeld 2
PS5 Speicherladepumpe bei Verwendung eines externen
Wärmetauschers
PS6 Speicherladepumpe für Umladesystem (Solarsystem)
ohne Wärmetauscher (und thermische Desinfektion)
PS7 Speicherladepumpe für Umladesystem (Solarsystem)
mit Wärmetauscher
PS9 Pumpe thermische Desinfektion
PS10 Pumpe aktive Kollektorkühlung
PS11 Pumpe auf der Wärmeerzeugerseite (Primärseite)
PS12 Pumpe auf der Verbraucherseite (Sekundärseite)
PS13 Zirkulationspumpe
SM100 Modul für Standardsolaranlagen
SM200 Modul für erweiterte Solaranlagen
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler 1. Speicher unten (Solarsystem)
TS3 Temperaturfühler 1. Speicher mittig (Solarsystem)
TS4 Temperaturfühler Heizungsrücklauf in den Speicher
12
120/230 V AC
PS5 VS2 PS4
N 63 N 43 44 N 63
120/230 V AC
PS1
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75 N 63
N L N L
M M
230 V AC 230 V AC VS1* PS1
SM200
24 V
TS6 TS7 TS8 IS2
TS4 TS5
1 2 1 2 1 2 1 2 1 2 1 2 3 4 1
24 V
TS1 TS2 TS3 IS1 OS1
1 2 1 2 1 2 1 2 3 4 1 2 3
1 2 3
PWM
0-10V
TS1 TS2 TS3 TS13 PS1**
V
WM1
TS5 Temperaturfühler 2. Speicher unten oder Pool (Solarsystem)
TS6 Temperaturfühler Wärmetauscher
TS7 Temperaturfühler Kollektorfeld 2
TS8 Temperaturfühler Heizungsrücklauf aus dem Speicher
TS9 Temperaturfühler 3. Speicher oben; nur am SM200 anschlie-
ßen, wenn das Modul in einem BUS-System ohne Wärmeer-
zeuger installiert ist
TS10 Temperaturfühler 1. Speicher oben (Solarsystem)
TS11 Temperaturfühler 3. Speicher unten (Solarsystem)
TS12 Temperaturfühler im Vorlauf Solarkollektor
(Wärmemengenzähler)
TS13 Temperaturfühler im Rücklauf Solarkollektor
(Wärmemengenzähler)
TS14 Temperaturfühler Wärmequelle
(Temperaturdifferenz Regler)
TS15 Temperaturfühler Wärmesenke
(Temperaturdifferenz Regler)
TS16 Temperaturfühler 3. Speicher unten oder Pool (Solarsystem)
TS17 Temperaturfühler am Wärmetauscher
TS18 Temperaturfühler 1. Speicher unten (Umlade-/Ladesystem)
TS19 Temperaturfühler 1. Speicher mittig (Umlade-/Ladesystem)
TS20 Temperaturfühler 2. Speicher oben (Umladesystem)
VS1 3-Wege-Ventil für Heizungsunterstützung (
VS2 3-Wege-Ventil für 2. Speicher (Solarsystem) mit Ventil
VS3 3-Wege-Mischer für Rücklauftemperatur Regelung (
VS4 3-Wege-Ventil für 3. Speicher (Solarsystem) mit Ventil
WM1 Wasserzähler (Water Meter)
**) Klemmenbelegung: 1 - Masse; 2 - PWM/0-10V Ausgang;
3 - PWM Eingang
SM200 – 6721819165 (2020/02)
OS2
2 3
BUS BUS
1 2 1 2
BUS BUS TS4 TS5 TS6 TS7
**
PWM: 1-2
0-10V: 1-3
1 2 3
PWM
0-10V
TS8 TS12 PS3**
