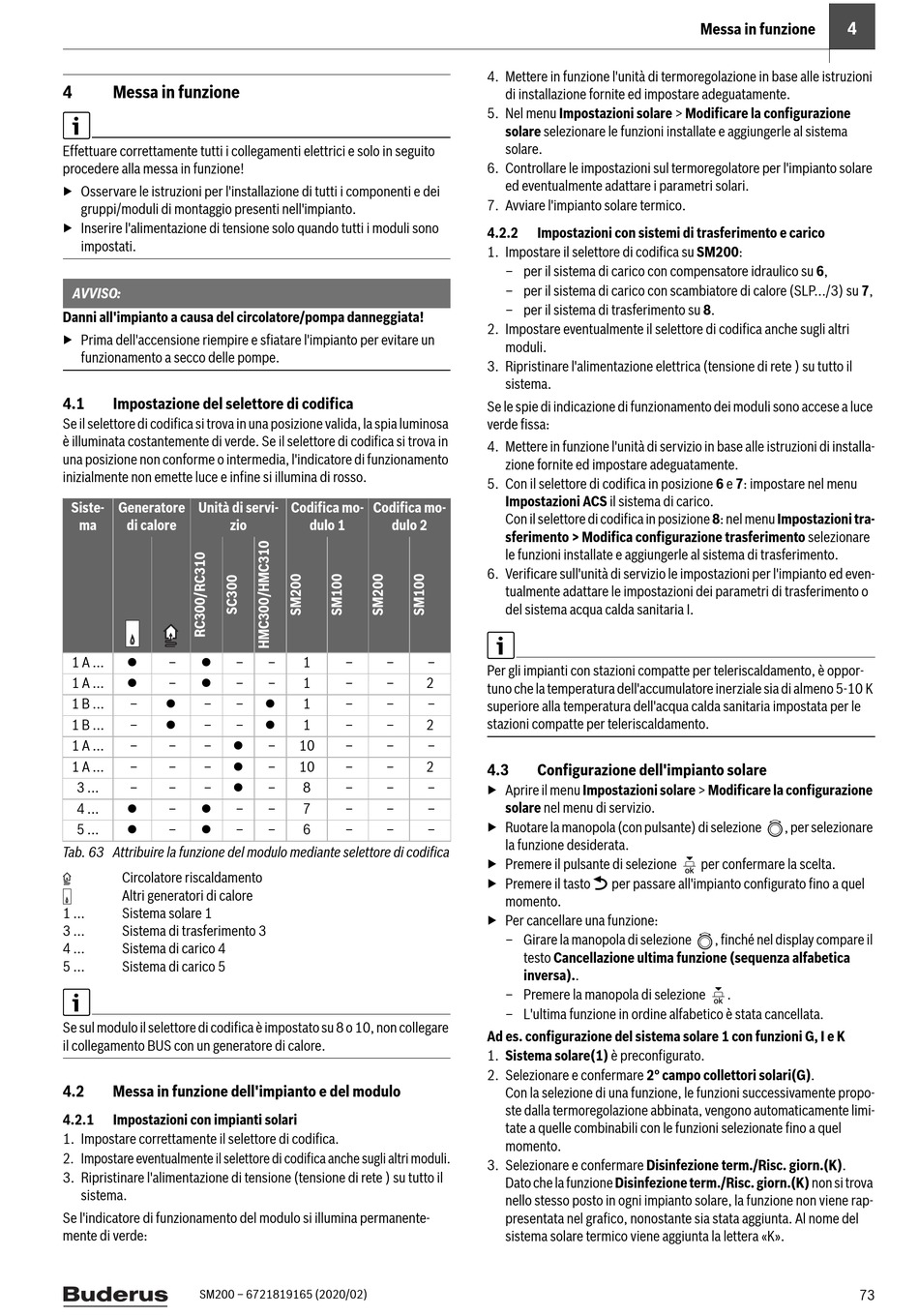

4

Messa in funzione

Effettuare correttamente tutti i collegamenti elettrici e solo in seguito
procedere alla messa in funzione!
▶ Osservare le istruzioni per l'installazione di tutti i componenti e dei
gruppi/moduli di montaggio presenti nell'impianto.
▶ Inserire l'alimentazione di tensione solo quando tutti i moduli sono
impostati.
AVVISO:
Danni all'impianto a causa del circolatore/pompa danneggiata!
▶ Prima dell'accensione riempire e sfiatare l'impianto per evitare un
funzionamento a secco delle pompe.
4.1

Impostazione del selettore di codifica

Se il selettore di codifica si trova in una posizione valida, la spia luminosa
è illuminata costantemente di verde. Se il selettore di codifica si trova in
una posizione non conforme o intermedia, l'indicatore di funzionamento
inizialmente non emette luce e infine si illumina di rosso.
Siste- Generatore Unità di servi-
ma di calore zio
 
1 A ... – –
 
1 A ... – –

1 B ... – – –

1 B ... – – –

1 A ... – – –

1 A ... – – –

3 ... – – –
 
4 ... – –
 
5 ... – –
Tab. 63 Attribuire la funzione del modulo mediante selettore di codifica
Circolatore riscaldamento
Altri generatori di calore
1 ... Sistema solare 1
3 ... Sistema di trasferimento 3
4 ... Sistema di carico 4
5 ... Sistema di carico 5
Se sul modulo il selettore di codifica è impostato su 8 o 10, non collegare
il collegamento BUS con un generatore di calore.
4.2

Messa in funzione dell'impianto e del modulo

4.2.1

Impostazioni con impianti solari

1. Impostare correttamente il selettore di codifica.
2. Impostare eventualmente il selettore di codifica anche sugli altri moduli.
3. Ripristinare l'alimentazione di tensione (tensione di rete ) su tutto il
sistema.
Se l'indicatore di funzionamento del modulo si illumina permanente-
mente di verde:
SM200 – 6721819165 (2020/02)
Codifica mo- Codifica mo-
dulo 1 dulo 2
– 1 – – –
– 1 – – 2

1 – – –

1 – – 2
– 10 – – –
– 10 – – 2
– 8 – – –
– 7 – – –
– 6 – – –
4. Mettere in funzione l'unità di termoregolazione in base alle istruzioni
di installazione fornite ed impostare adeguatamente.
5. Nel menu Impostazioni solare > Modificare la configurazione
solare selezionare le funzioni installate e aggiungerle al sistema
solare.
6. Controllare le impostazioni sul termoregolatore per l'impianto solare
ed eventualmente adattare i parametri solari.
7. Avviare l'impianto solare termico.
4.2.2

Impostazioni con sistemi di trasferimento e carico

1. Impostare il selettore di codifica su SM200:
– per il sistema di carico con compensatore idraulico su 6,
– per il sistema di carico con scambiatore di calore (SLP.../3) su 7,
– per il sistema di trasferimento su 8.
2. Impostare eventualmente il selettore di codifica anche sugli altri
moduli.
3. Ripristinare l'alimentazione elettrica (tensione di rete ) su tutto il
sistema.
Se le spie di indicazione di funzionamento dei moduli sono accese a luce
verde fissa:
4. Mettere in funzione l'unità di servizio in base alle istruzioni di installa-
zione fornite ed impostare adeguatamente.
5. Con il selettore di codifica in posizione 6 e 7: impostare nel menu
Impostazioni ACS il sistema di carico.
Con il selettore di codifica in posizione 8: nel menu Impostazioni tra-
sferimento > Modifica configurazione trasferimento selezionare
le funzioni installate e aggiungerle al sistema di trasferimento.
6. Verificare sull'unità di servizio le impostazioni per l'impianto ed even-
tualmente adattare le impostazioni dei parametri di trasferimento o
del sistema acqua calda sanitaria I.
Per gli impianti con stazioni compatte per teleriscaldamento, è oppor-
tuno che la temperatura dell'accumulatore inerziale sia di almeno 5-10 K
superiore alla temperatura dell'acqua calda sanitaria impostata per le
stazioni compatte per teleriscaldamento.
4.3

Configurazione dell'impianto solare

▶ Aprire il menu Impostazioni solare > Modificare la configurazione
solare nel menu di servizio.
▶ Ruotare la manopola (con pulsante) di selezione
la funzione desiderata.
▶ Premere il pulsante di selezione
▶ Premere il tasto " per passare all'impianto configurato fino a quel
momento.
▶ Per cancellare una funzione:
– Girare la manopola di selezione
testo Cancellazione ultima funzione (sequenza alfabetica
inversa)..
– Premere la manopola di selezione
– L'ultima funzione in ordine alfabetico è stata cancellata.
Ad es. configurazione del sistema solare 1 con funzioni G, I e K
1. Sistema solare(1) è preconfigurato.
2. Selezionare e confermare 2° campo collettori solari(G).
Con la selezione di una funzione, le funzioni successivamente propo-
ste dalla termoregolazione abbinata, vengono automaticamente limi-
tate a quelle combinabili con le funzioni selezionate fino a quel
momento.
3. Selezionare e confermare Disinfezione term./Risc. giorn.(K).
Dato che la funzione Disinfezione term./Risc. giorn.(K) non si trova
nello stesso posto in ogni impianto solare, la funzione non viene rap-
presentata nel grafico, nonostante sia stata aggiunta. Al nome del
sistema solare termico viene aggiunta la lettera «K».
4
Messa in funzione
, per selezionare
per confermare la scelta.
ok
, finché nel display compare il
.
ok
73
