VCCM: DRAM-Spannung
VCCSA: CPU-Systemagentspannung
VTT2: VTT-Hauptspannung
VTT1: Sekundäre VTT-Spannung
VCORE: CPU-Core-Spannung
DMI_COMP: DMI COMP-Spannung
XCLK_RCOMP: COMP-Spannung, interner Taktgenerator
DMI: DMI-Spannung
PCH2: Chipsatz-Core-Spannung
PCH: Sekundäre Chipsatz-Core-Spannung
1.8V_PLL: CPU PLL-Spannung

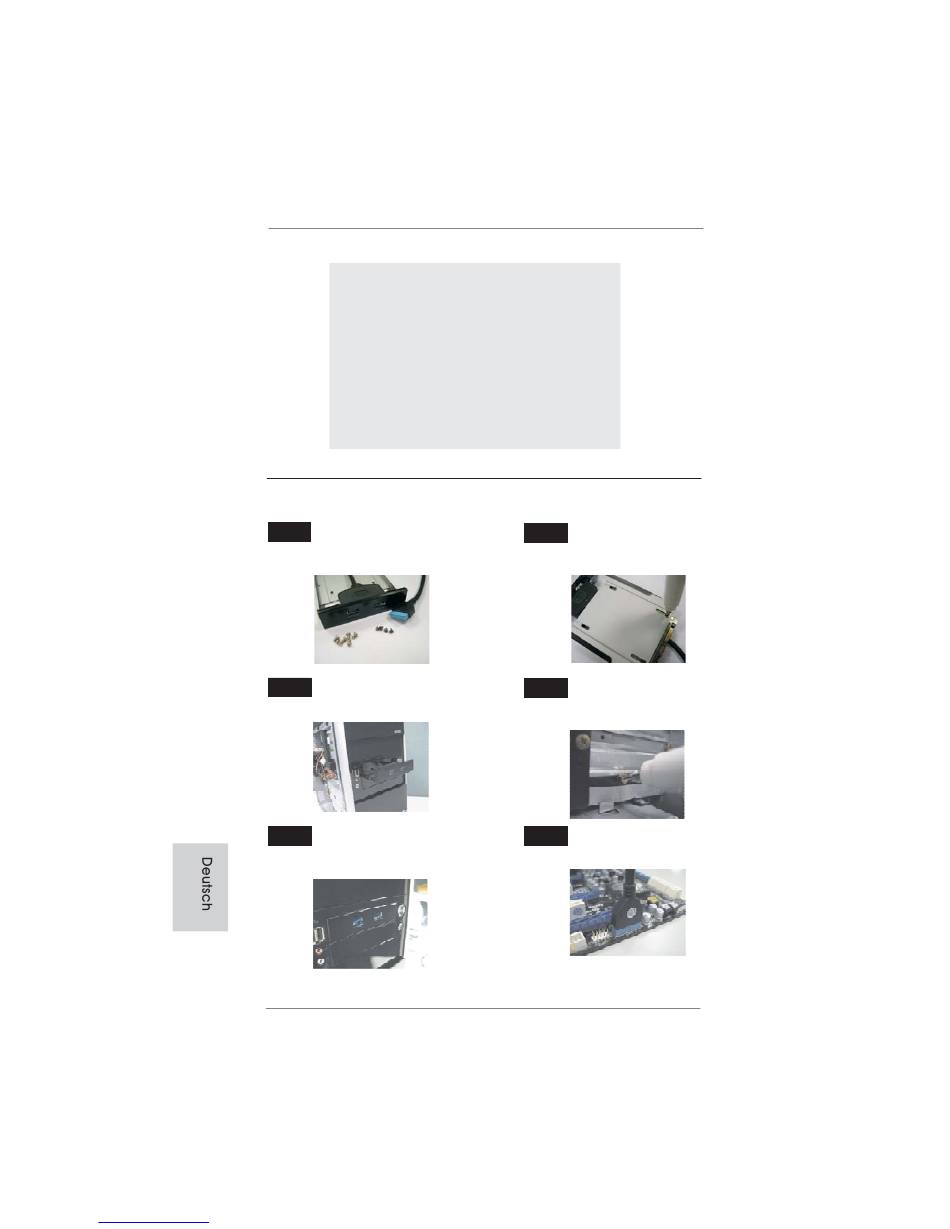

Installationsanleitung der USB 3.0-Frontblende
Schritt 1
Halten Sie die mitgelieferte USB 3.0-
Frontblende, vier Festplattenschrauben
und sechs Gehäuseschrauben bereit.
Schritt 3
Installieren Sie die USB 3.0-Frontblende im
2,5 Zoll-Festplatteneinschub des Gehäuses.
Schritt 5
Schließen Sie das Kabel der
USB 3.0-Frontblende am USB 3.0-Header
(USB3_6_7) am Motherboard an.
72
ASRock Z77 OC Formula Motherboard
manuals search engine
Montieren Sie die 2,5 Zoll-HDD/SSD
Schritt 2
mit vier Festplattenschrauben an der
USB 3.0-Frontblende.
Schritt 4
Montieren Sie die USB 3.0-Frontblende
mit sechs Gehäuseschrauben am
Festplatteneinschub.
Schritt 6
Die USB 3.0-Frontblende ist nun
einsatzbereit.
