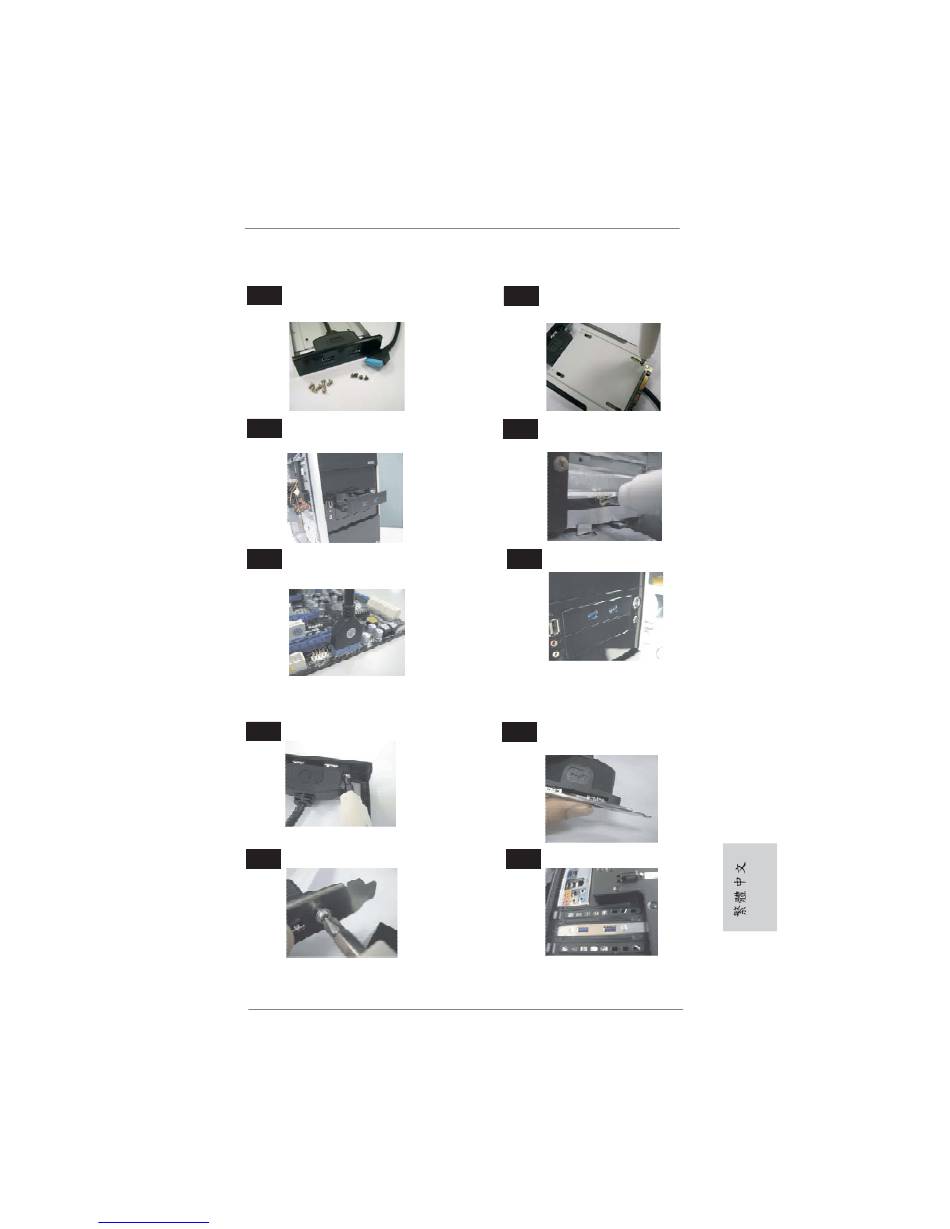

前USB 3.0面板安裝指南
步驟 1
步驟
備妥搭售的 USB 3.0 前面板、四顆硬碟螺絲
及六顆機殼螺絲。
步驟 3
步驟
將前USB 3.0面板裝入底座的 2.5 吋磁碟機槽
中。
步驟
步驟 5
將前USB 3.0纜線插入主機板上的USB 3.0座
(USB3_6_7)。
後USB 3.0托架安裝指南
步驟
步驟 1
鬆開前USB 3.0面板上的兩顆螺絲。
步驟
步驟 3
將兩顆螺絲鎖回後USB 3.0托架。
ASRock Z77 OC Formula Motherboard
manuals search engine
步驟 2
步驟
用四顆硬碟螺絲，將 2.5＂硬碟／
固態硬碟鎖至 USB 3.0 前面板上。
步驟 4
步驟
用六顆機殼螺絲，將 USB 3.0
前面板鎖至硬碟槽內。
步驟
步驟 6
前USB 3.0面板隨即可供使用。
步驟
步驟 2
將USB 3.0纜線和後USB 3.0托
架放在一起。
步驟
步驟 4
將後USB 3.0托架放入底座中。
257
