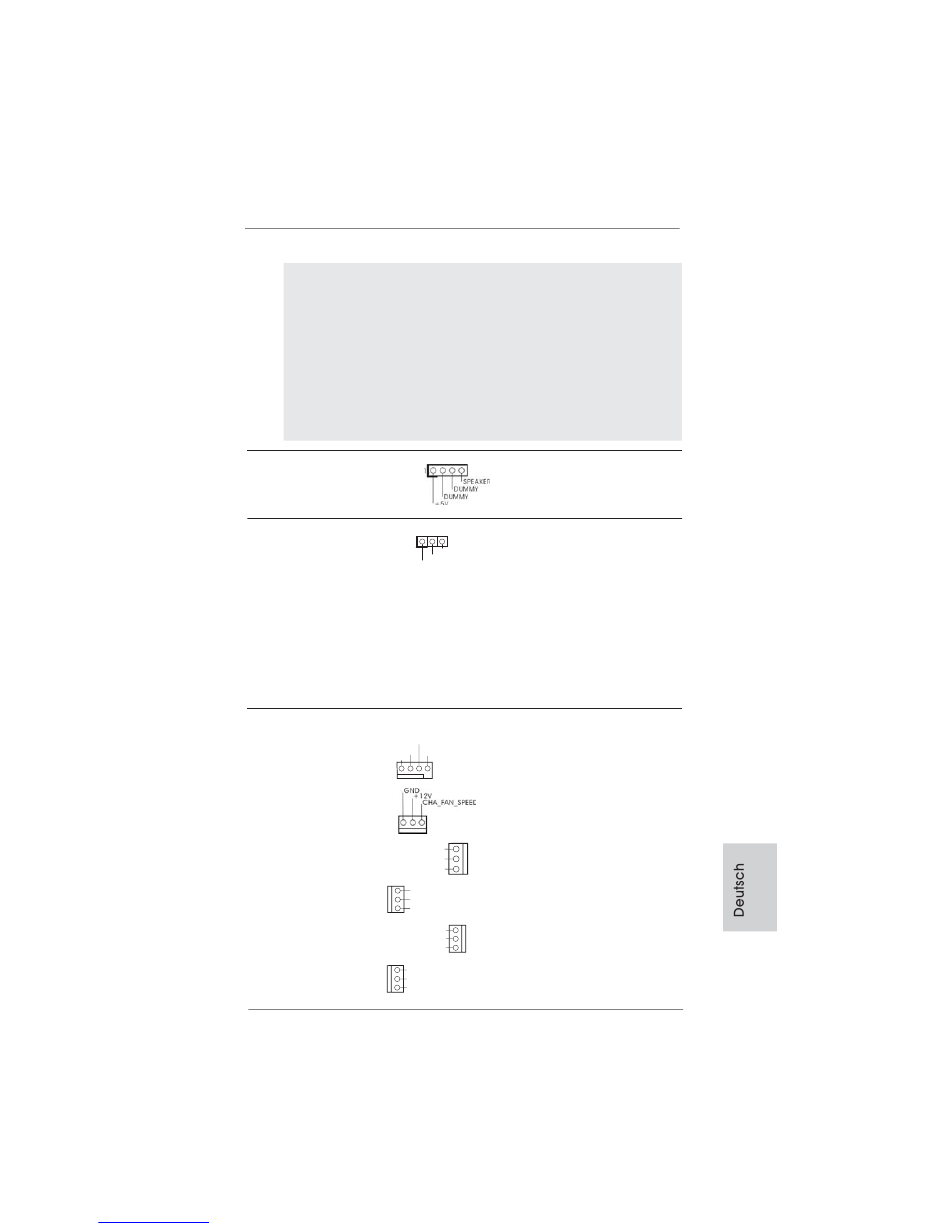

HDLED (Festplattenaktivitäts-LED):
Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des
Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder
schreibt.
Das Design der Frontblende kann je nach Gehäuse variiere. Ein
Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer
Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,
Lautsprechern, etc. Stellen Sie beim Anschließen des
Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die
Kabel- und Pinbelegung korrekt übereinstimmen.
Gehäuselautsprecher-Header
(4-pin SPEAKER1)
(siehe S.2 - No. 23)
Betriebs-LED-Header
(3-pin PLED1)
(siehe S.2 - No. 24)
Gehäuse, Strom und MOS lüfteranschlüsse
(4-pin CHA_FAN1)
CHA_FAN_SPEED
(siehe S.2, No. 37)
GND
(3-pin CHA_FAN2)
(siehe S.2 - No. 33)
(3-pin CHA_FAN3)
CHA_FAN_SPEED
(siehe S.2 - No. 17)
(3-pin CHA_FAN4)
(siehe S.2 - No. 49)
(3-pin PWR_FAN1)
PWR_FAN_SPEED
(siehe S.2 - No. 16)
(3-pin MOS_FAN1)
(siehe S.2 - No. 50)
ASRock Z77 OC Formula Motherboard
manuals search engine
Schließen Sie den
Gehäuselautsprecher an
diesen Header an.
Bitte schließen Sie die
1
Betriebs-LED des Gehäuses
PLED-
PLED+
zur Anzeige des
PLED+
Systembetriebsstatus an
diesem Header an. Die LED
leuchtet, wenn das System in
Betrieb ist. Die LED blinkt im
S1/S3-Zustand. Im S4- oder
S5-Zustand (ausgeschaltet)
leuchtet die LED nicht.
Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen,
+12V
FAN_SPEED_CONTROL
wobei der schwarze Draht an
den Schutzleiterstift
angeschlossenwird.
+12V
GND
GND
+12V
CHA_FAN_SPEED
+12V
GND
GND
+12V
MOS_FAN_SPEED
69
