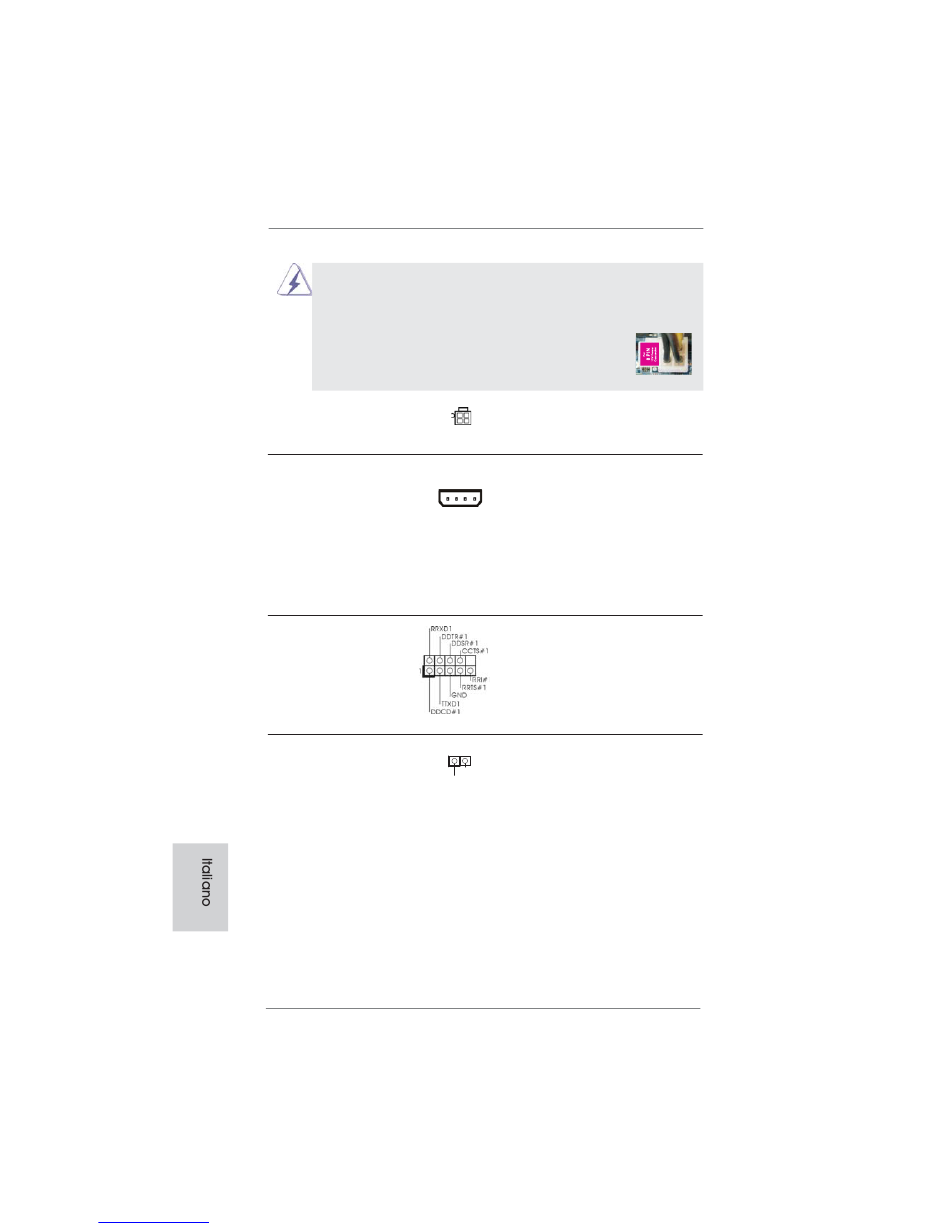

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V,
l'unita' puo' ancora essere funzionante se viene utilizzata una fornitura elettrica
tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V,
prego collegare la presa elettrica al Pin 1 e Pin 5.
(4-pin ATX12V2)
(vedi p.2 Nr. 1)
Connettore alimentazione SLI/XFIRE
(4-pin SLI/XFIRE_POWER1)
(vedi p.2 Nr. 39)
Collettore porta COM
(9-pin COM1)
(vedi p.2 Nr. 40)
Header HDMI_SPDIF
(2-pin HDMI_SPDIF1)
(vedi p.2 Nr. 42)
116
ASRock Z77 OC Formula Motherboard
manuals search engine
Installazione elettrica 4-Pin ATX 12V
Non è necessario usare questo
connettore, però deve essere
collegatoad un connettore
SLI/XFIRE_POWER1
d'alimentazione disco rigido
quando sulla scheda madre
sono installate
contemporaneamente due
schede video.
Questo collettore porta COM è
utilizzato per supportare il
modulo porta COM.
Header HDMI_SPDIF, con
1
uscita audio SPDIF su scheda
GND
SPDIFOUT
HDMI VGA, consente al
sistema di collegare dispositivi
per TV digitale HDMI/proiettori/
LCD . Collegare il connettore
HDMI_SPDIF della scheda
VGA HDMI a questo header.
8
5
4
1
