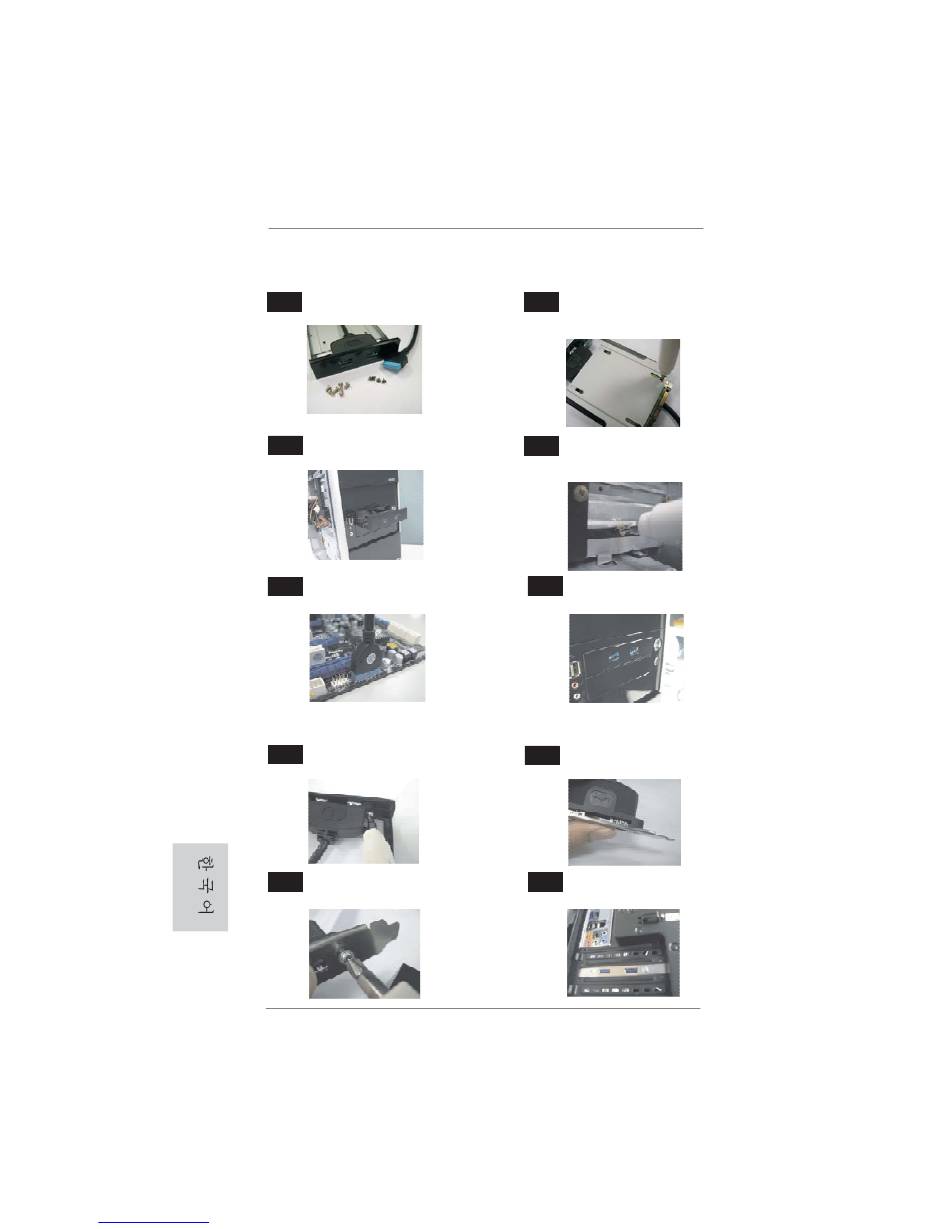

전면 USB 3.0 패널의 설치 안내서
1 단계
단계
번들 프론트 USB 3.0 패널 , 네 개의 나사 ,
여섯 개의 섀시 나사를 준비합니다 .
3 단계
단계
전면 USB 3.0 패널을 섀시의 2.5" 드라이브
베이에 설치합니다.
5 단계
단계
전면 USB 3.0 케이블을 마더보드의 USB 3.0
헤더(USB3_6_7)에 연결합니다.
후면 USB 3.0 브래킷의 설치 안내서
1 단계
단계
전면 USB 3.0 패널에서 두 개의 나사를
제거합니다.
3 단계
단계
후면 USB 3.0 패널에 두 개의 나사를
장착합니다.
200
ASRock Z77 OC Formula Motherboard
manuals search engine
네 개의 HDD 나사를 사용하여 2.5"
2 단계
단계
HDD/SSD 를 프론트 USB 3.0 패널을
고정합니다 .
여섯 개의 섀시 나사를 사용하여 프론트
4 단계
단계
USB 3.0 패널을 드라이브 베이에
고정합니다 .
6 단계
단계
전면 USB 3.0 패널이 사용
준비가 완료됩니다.
2 단계
단계
USB 3.0 케이블과 후면 USB 3.0
브래킷을 연결합니다.
4 단계
단계
후면 USB 3.0 브래킷을 섀시에
장착합니다.
