chasis. Pulse el interruptor de restablecimiento para restablecer el
equipo si se bloquea y no se reinicia con normalidad.
PLED (LED de alimentación del sistema):
Conecte el indicador de estado de alimentación situado en el panel
frontal del chasis. El LED se enciende cuando el sistema esté en
funcionamiento. El LED parpadea cuando el sistema se encuentre en
estado de suspensión S1/S3. El LED se apaga cuando el sistema se
encuentre en estado de suspensión S4 o se apaga (S5).
HDLED (LED de actividad del disco duro):
Conecte el LED de actividad de disco duro situado en el panel frontal
del chasis. El LED se enciende cuando el disco duro esté leyendo o
escribiendo datos.
Es posible que el diseño del panel frontal varíe en función del chasis. Un
módulo del panel frontal consiste principalmente de interruptor de
alimentación, interruptor de restablecimiento, LED de alimentación, LED
de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel
frontal del chasis a esta cabecera, asegúrese de que las asignaciones
de cables y las asignaciones de contactos coincidan correctamente.

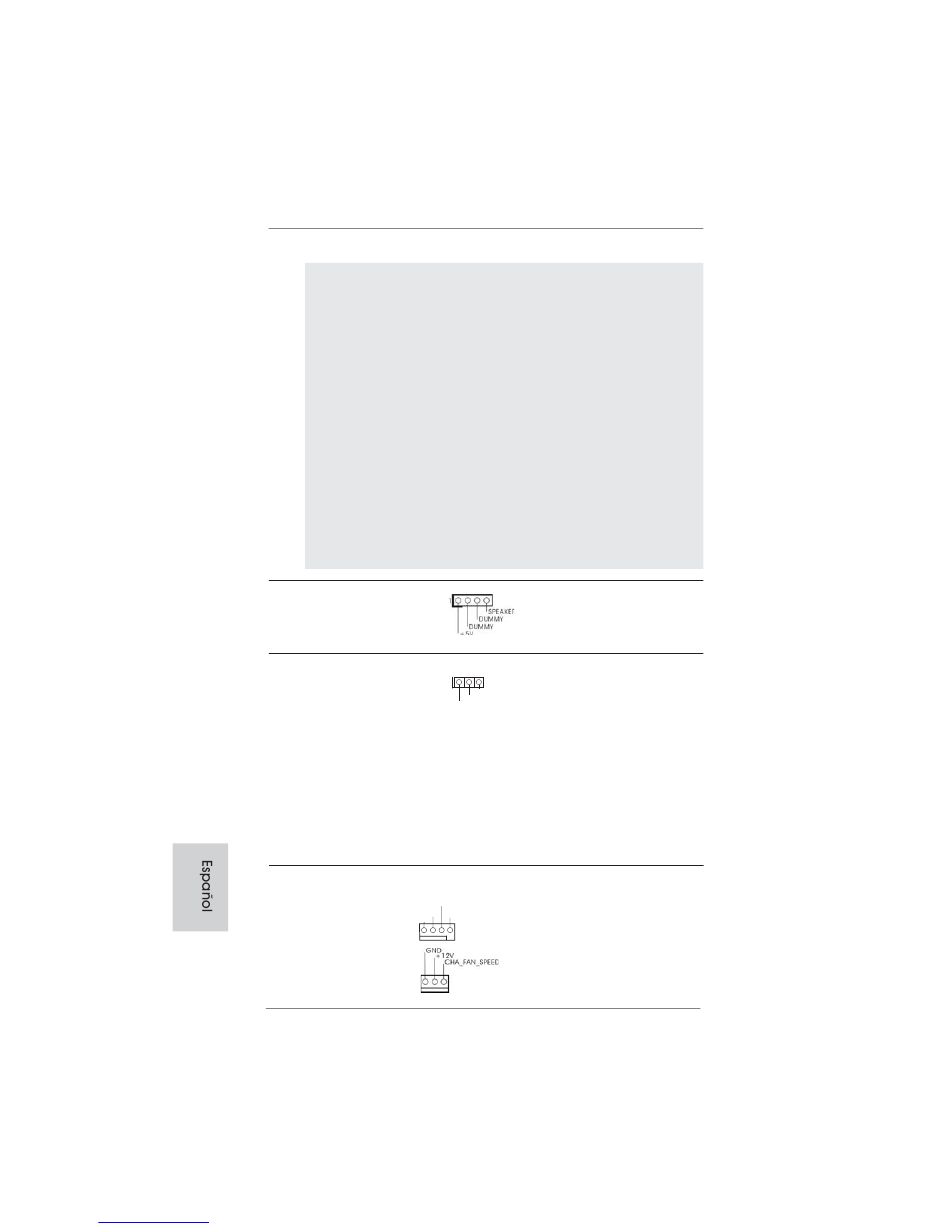

Cabezal del altavoz del chasis
(4-pin SPEAKER1)
(vea p.2, N. 23)
Cabecera de indicador
LED de encendido
(3-pin PLED1)
(vea p.2, N. 24)
Conectores de ventilador de chasis /
alimentación / MOS
(4-pin CHA_FAN1)
(vea p.2, N. 37)
(3-pin CHA_FAN2)
(vea p.2, N. 33)
136
ASRock Z77 OC Formula Motherboard
manuals search engine
Conecte el altavoz del chasis a
su cabezal.
Conecte el indicador LED de
encendido del chasis a esta
1
PLED-
cabecera para conocer el
PLED+
PLED+
estado de encendido del
sistema. El indicador LED se
encenderá si el sistema se
encuentra en funcionamiento.
El indicador LED parpadeará
en el estado S1/S3. El indicador
LED se apagará en los estados
S4 o S5 (apagado).
Por favor, conecte los cables
del ventilador a los conectores
CHA_FAN_SPEED
de ventilador, haciendo coincidir
+12V
FAN_SPEED_CONTROL
GND
el cable negro con la patilla de
masa.
