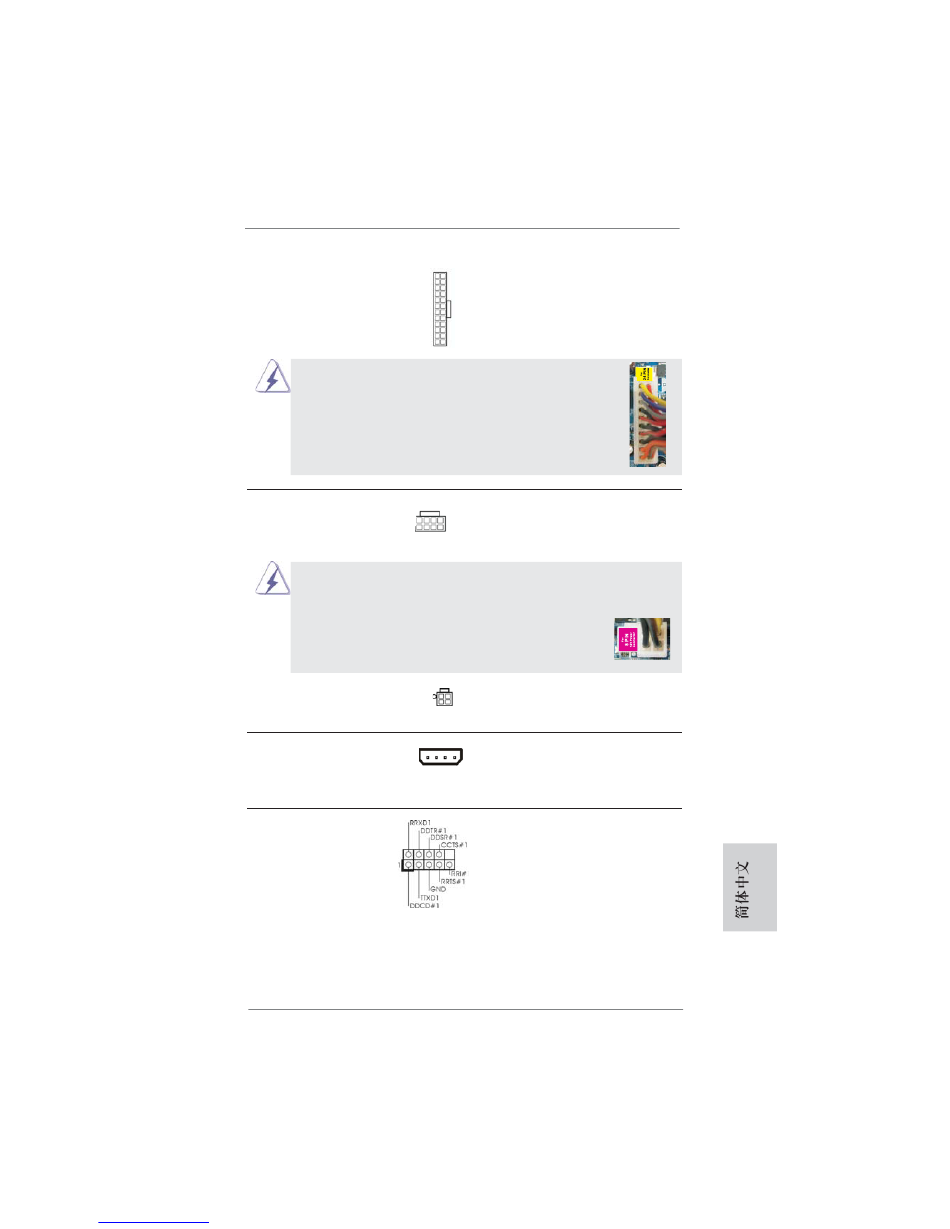

ATX 電源接頭
(24 針 ATXPWR1)
( 見第 2 頁第 14 項 )
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
ATX 12V 接頭
(8 針 ATX12V1)
( 見第 2 頁第 2 項 )
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
(4 針 ATX12V2)
( 見第 2 頁第 1 項 )
SLI/XFIRE 電源接頭
(4 針 SLI/XFIRE_POWER1)
SLI/XFIRE_POWER1
( 見第 2 頁第 39 項 )
串行接口連接器
(9 針 COM1)
( 見第 2 頁第 40 項 )
ASRock Z77 OC Formula Motherboard
manuals search engine
請將 ATX 電源供應器連接到這個
12
24
接頭。
1
13
20-Pin ATX 電源安裝說明
請將一個 ATX 12V 電源供應器接
8
5
到這個接頭。
4
1
4-Pin ATX 12V 電源安裝說明
一般不需要使用這個接口，但是
如果主板上同時插入兩塊顯卡時
，請將它連接到硬盤電源接口。
這個 COM1 端口支持一個串行接
口的外設。
12
24
1
13
8
5
4
1
235
