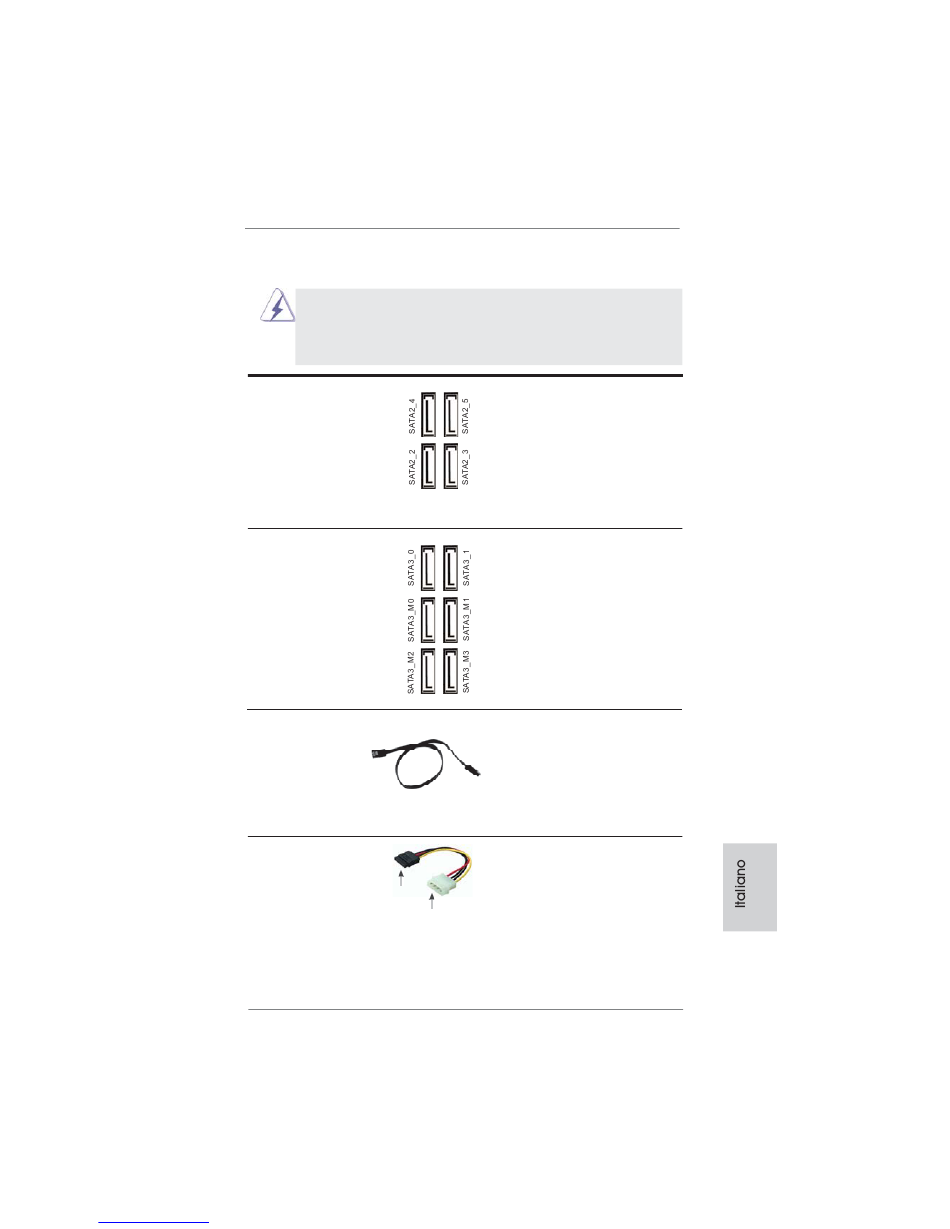

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L'installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2
(SATA2_2_3: vedi p.2 Nr. 19)
(SATA2_4_5: vedi p.2 Nr. 18)
Serial ATA3 Connectors
(SATA3_0_1: vedi p.2 Nr. 20)
(SATA3_M0_M1: vedi p.2 Nr. 21)
(SATA3_M2_M3: vedi p.2 Nr. 22)
Cavi dati Serial ATA (SATA)
(Opzionale)
Cavo d'alimentazione
Serial ATA (SATA)
(Opzionale)
Connettere
all'ailmentazione
dei dischi SATA
ASRock Z77 OC Formula Motherboard
manuals search engine
Questi quattro connettori Serial
ATA2 (SATA2) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
L'interfaccia SATA2 attuale
permette velocità di
trasferimento dati fi no a 3.0
Gb/s.
Questi sei connettori Serial
ATA3 (SATA3) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
L'interfaccia SATA3 attuale
permette velocità di
trasferimento dati fi no a 6.0
Gb/s.
Una o altra estremità del cavo
di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
Collegare l'estremità nera de
cavo di alimentazione SATA al
connettore di alimentazione del
drive. Poi connettete l'estremità
Connettere al gruppo
bianca del cavo di alimentazio
di alimentazione
ne SATA al connettore power
dell'alimentatore.
