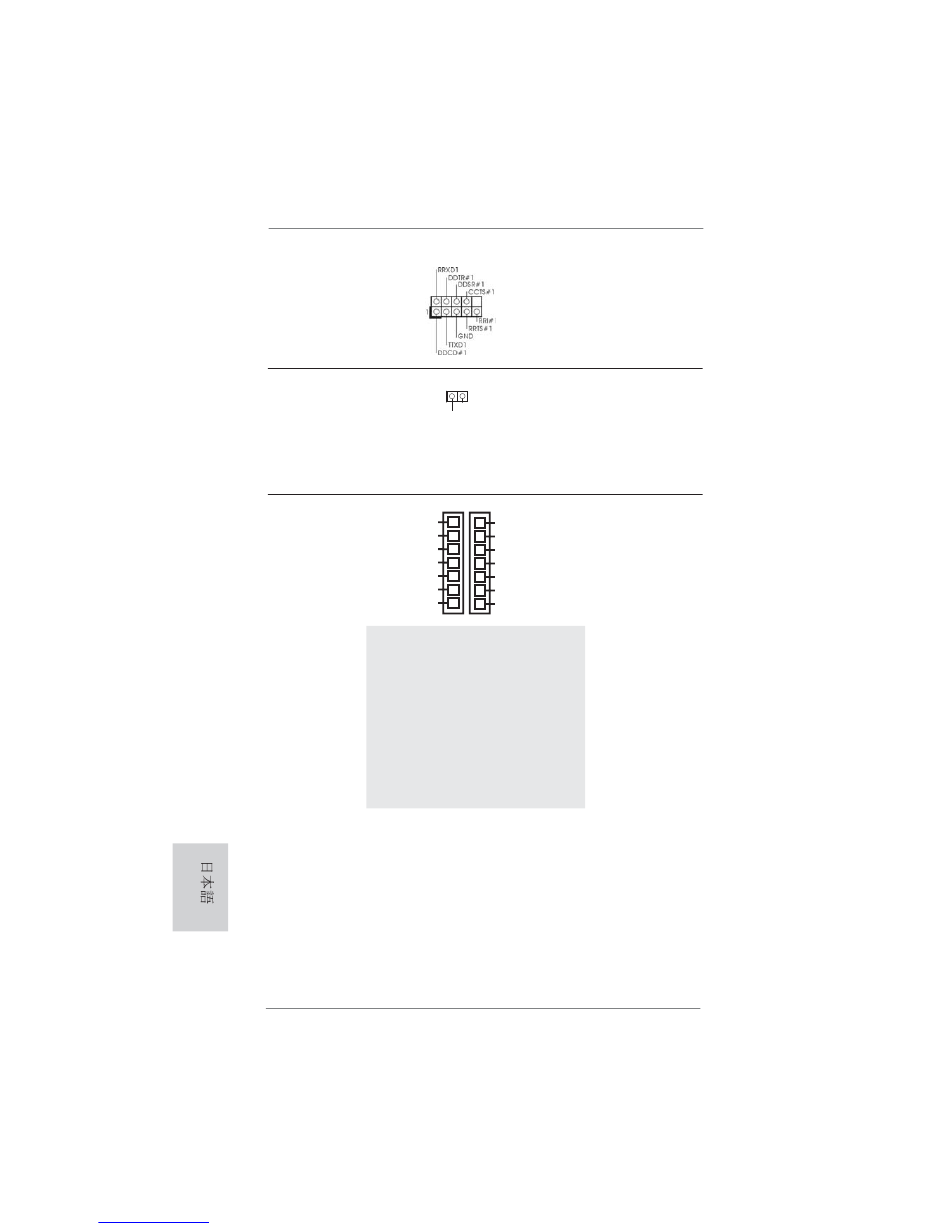

シリアルポートヘッダ
(9 ピン COM1)
ページ 2, アイテム 40 を参照
HDMI_SPDIF ヘッダ
(2- ピン HDMI_SPDIF1)
ページ 2, アイテム 42 を参照
TM
V-Probe
(7- ピン VOL_CON1,
7- ピン VOL_CON2)
ページ 2, アイテム 13 を参照
XCLK_RCOMP
VCCM: DRAM 電圧
VCCSA: CPU システムエージェント電圧
VTT2: メイン VTT 電圧
VTT1: 第 2VTT 電圧
VCORE: CPU コア電圧
DMI_COMP: DMI COMP 電圧
XCLK_RCOMP: 内部クロック発生 COMP 電圧
DMI: DMI 電圧
PCH2: チップセットコア電圧
PCH: 第 2 チップセットコア電圧
1.8V_PLL: CPU PLL 電圧
218
ASRock Z77 OC Formula Motherboard
manuals search engine
この COM1 ヘッダは、シリアルポートモ
ジュールをサポートします。
HDMI_SPDIF ヘッダは、SPDIF 音声
出力を HDMI VGA カードに提供し、
1
GND
システムで HDMI デジタル TV/ プロ
SPDIFOUT
ジェクタ /LCD デバイスに接続できる
ようにします。HDMI VGA カードの
HDMI_SPDIF コネクタを、このヘッダに
接続してください。
VCCM、VCCSA、VTT2、VTT1、VCORE、
DMI_COMP、XCLK_RCOMP、DMI、
GND
GND
PCH2、PCH および 1.8V_PLL を含む
DMI_COMP
VCCM
VCCSA
オンボードのコンポーネント電圧を測定
DMI
VTT2
することができます。
PCH2
VTT1
PCH
VCORE
1.8V_PLL
GND
