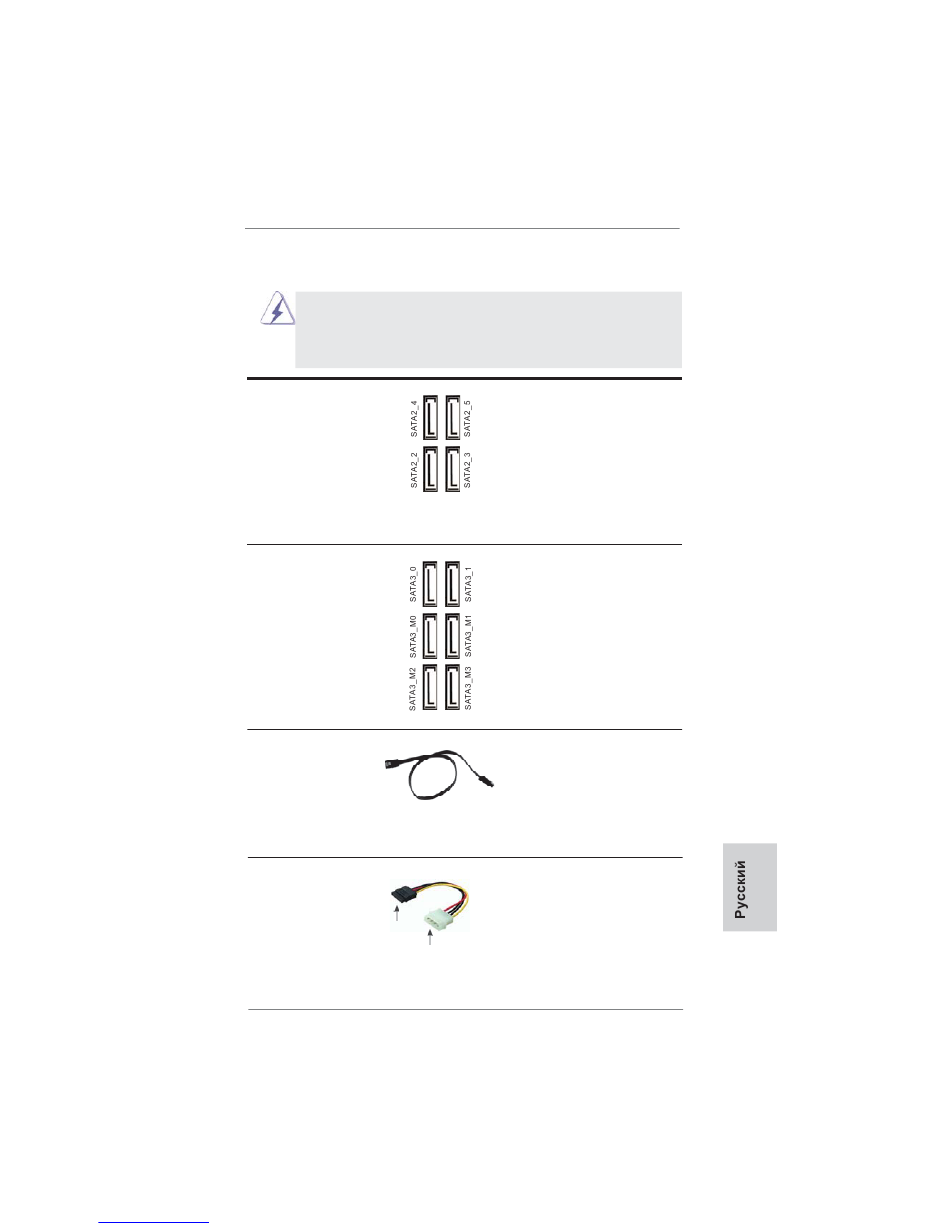

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA2
(SATA2_2_3, см. стр. 2, п. 19)
(SATA2_4_5, см. стр. 2, п. 18)
Разъемы Serial ATA3
(SATA3_0_1, см. стр. 2, п. 20)
(SATA3_M0_M1, см. стр. 2, п. 21)
(SATA3_M2_M3, см. стр. 2, п. 22)
Информационный
кабель Serial ATA (SATA)
(дополнительно)
Кабель питания
Serial ATA (SATA)
(дополнительно)
подключите к соединителю
питания жесткого диска
интерфейса SATA
ASRock Z77 OC Formula Motherboard
manuals search engine
четыре соединителя Serial ATA2
предназначаются для
подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 3,0
Гбит/с.
шесть соединителя Serial ATA3
предназначаются для
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 6,0
Гбит/с.
Информационный кабель
интерфейса SATA / SATA2 / SATA3
не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATA2 / SATA3
либо к материнской плате.
Присоедините кабель питания
стандарта SATA с помощью
соединителей на его черном
конце с ответными
соединителями питания на
каждом из жестких дисков. Затем
подключите к
соедините белый конец кабеля
источнику питания
питания стандарта.
155
