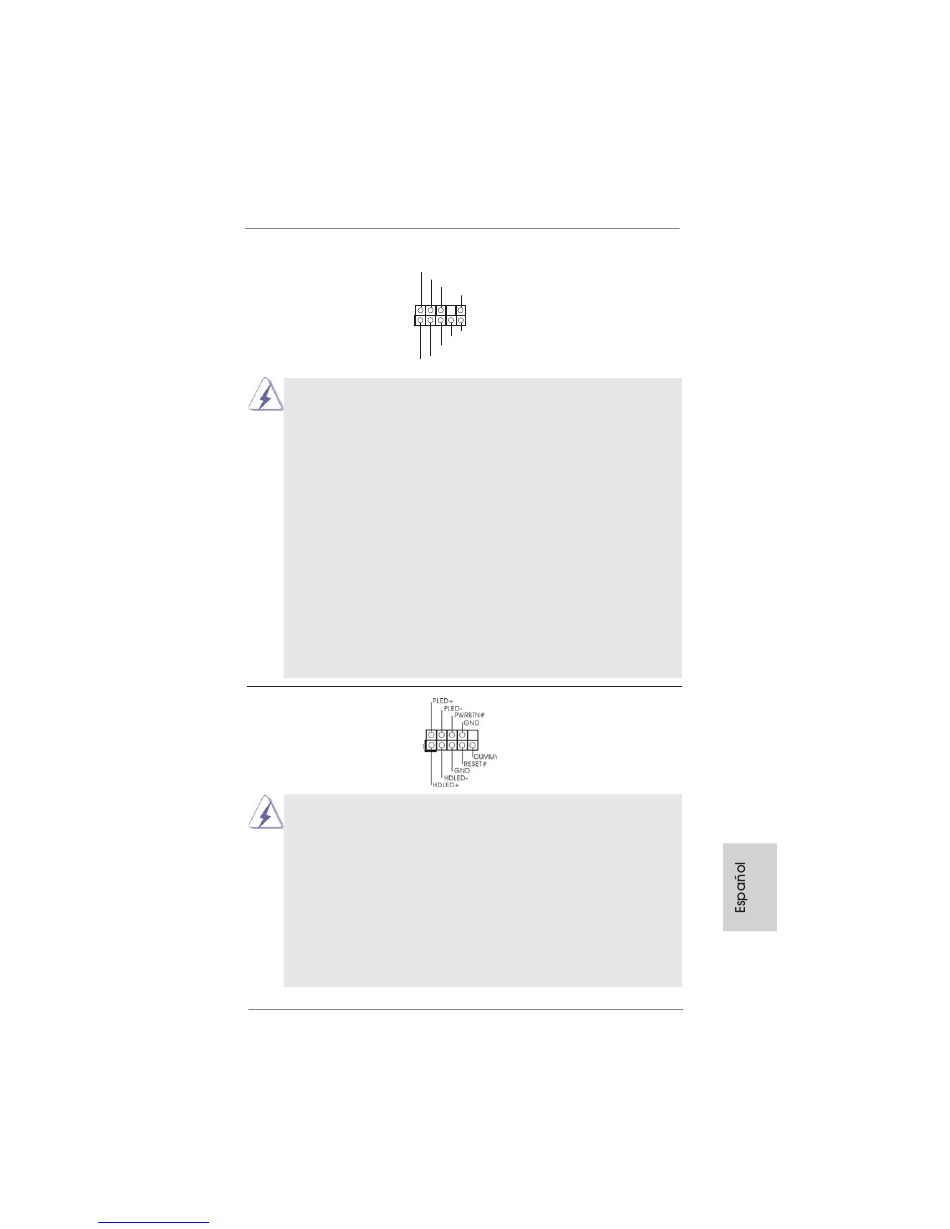

Conector de audio de
panel frontal
(9-pin HD_AUDIO1)
(vea p.2, N. 41)
1. El Audio de Alta Defi nición soporta la detección de conector, pero el
cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
2. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC'97.
E. Activación del micrófono frontal.
En sistemas operativos Windows
Seleccione "Mixer" (Mezclador). Seleccione "Recorder" (Grabadora).
A continuación, haga clic en "FrontMic" (Micrófono frontal).
En sistemas operativos Windows
Acceda a la fi cha "FrontMic" (Micrófono frontal) del panel de control
Realtek. Ajuste la posición del control deslizante "Recording Volume"
(Volumen de grabación).
Cabezal de panel de sistema
(9-pin PANEL1)
(vea p.2, N. 25)
Conecte el interruptor de alimentación, el interruptor de restablecimiento
y el indicador de estado del sistema situados en el chasis con esta
cabecera en función de las siguientes asignaciones de contacto. Preste
atención a los contactos positivos y negativos antes de conectar los
cables.
PWRBTN (interruptor de alimentación):
Conecte el interruptor de encendido situado en el panel frontal del
chasis. Puede confi gurar la forma de apagar su sistema mediante el
interruptor de alimentación.
RESTABLECER (interruptor de restablecimiento):
Conecte el interruptor de restablecimiento situado en el panel frontal del
ASRock Z77 OC Formula Motherboard
manuals search engine
Este es una interface para
GND
PRESENCE#
cable de audio de panel frontal
MIC_RET
OUT_RET
que permite conexión y control
conveniente de apparatos de
1
OUT2_L
Audio.
J_SENSE
OUT2_R
MIC2_R
MIC2_L
®
XP / XP 64-bit:
®
7 / 7 64-bit / Vista
Este cabezar acomoda varias
dunciones de panel frontal de
sistema.
TM
TM
/ Vista
64-bit:
135
