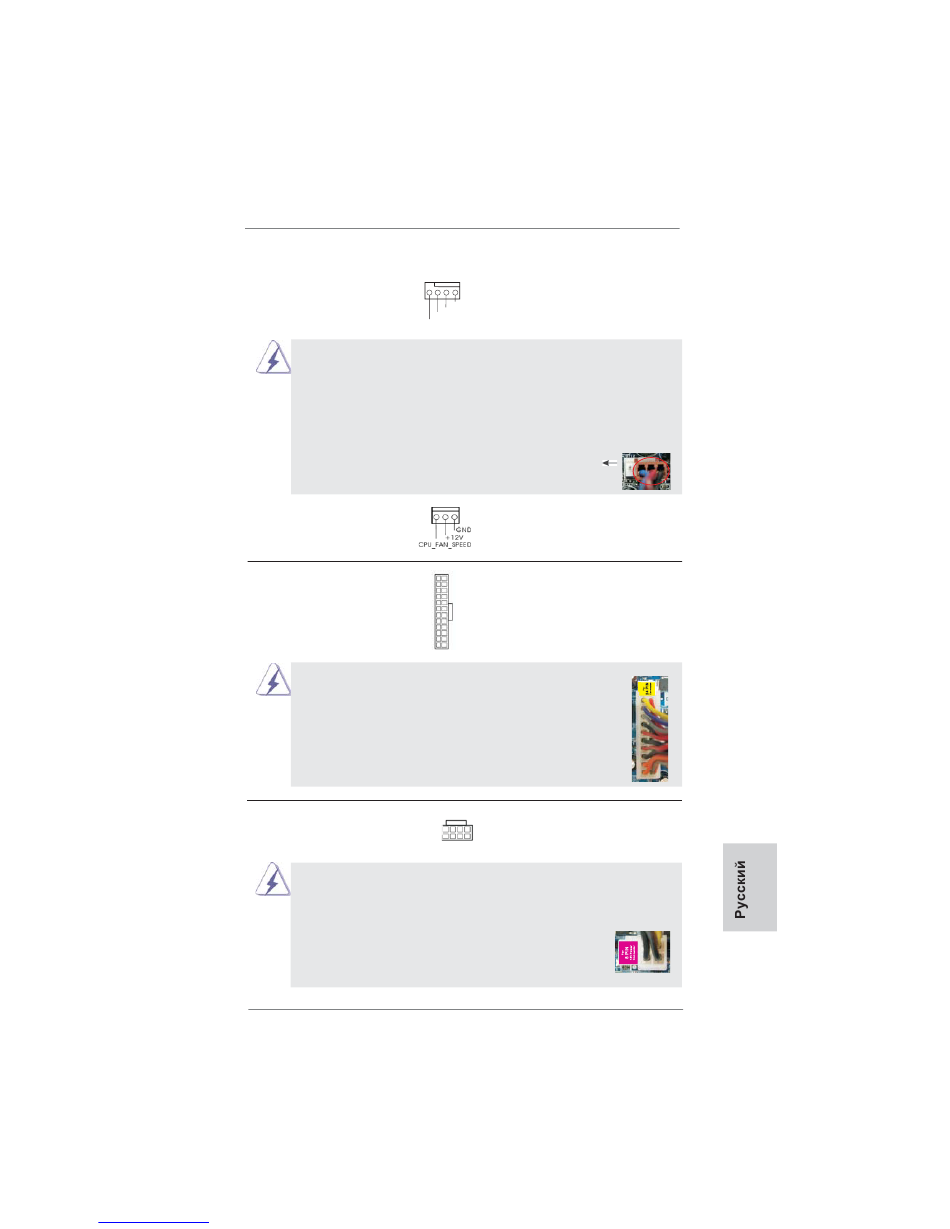

Разъем вентилятора
процессора
(4-контактный CPU_FAN1)
(см. стр. 2, п. 4)
FAN_SPEED_CONTROL
Данная материнская плата поддерживает вентиляторы процессора с
4-контактным разъемом (функция тихого режима вентилятора), однако
вентиляторы с 3-контактным разъемом также будут успешно работать, хотя
функция управления скоростью вращения вентилятора окажется
недоступной. Если вы хотите подключить вентилятор процессора с
3-контактным разъемом к разъему вентилятора процессора на данной
материнской плате, для этого следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
(3-контактный CPU_FAN2)
(см. стр. 2, п. 5)
Колодка питания ATX
(24-контактный ATXPWR1)
(см. стр. 2, п. 14)
Несмотря на то, что эта материнская плата предусматр-
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Колодка питания 12V-ATX
(8-контактный ATX12V1)
(см. стр. 2, п. 2)
Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V
соединитель власти, это может все еще работать, если Вы принимаете
традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать
электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание
наряду с Булавкой 1 и Прикрепите 5.
ASRock Z77 OC Formula Motherboard
manuals search engine
Подключите к этому разъему
4 3 2 1
кабель вентилятора процессора
так, чтобы черный провод
GND
+12V
соответствовал контакту земли.
CPU_FAN_SPEED
Контакты 1-3 подключены
Подключите к этой колодке
12
24
кабель питания ATX.
1
13
Установка 20-штыревого разъема питания ATX
Подключите к этой колодке
8
5
кабель питания ATX 12V.
4
1
ATX С 4-Pin 12V Установка Электропитания
12
24
1
13
8
5
4
1
159
